运用UGNX创立衣撑模型的办法

作者:神恩浩大   发布时刻:2019-05-19 阅读:1982 所需积分: 免费

神恩浩大

概述:

今日解说一下运用UGNX创立衣撑模型的办法,创立该模型首要运用了草图、组合投影、管道、求和、边倒圆等指令。

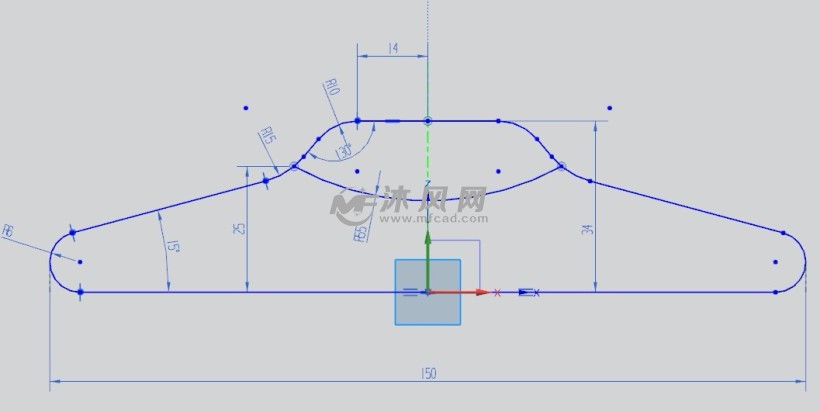

1、在x-z平面进入草图,草图参数如下。

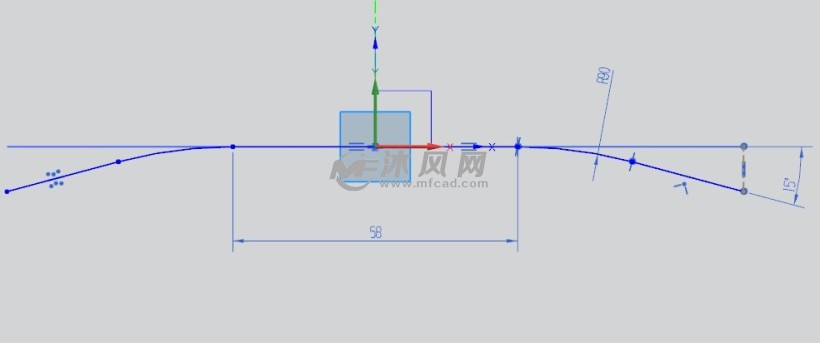

2、在x-y平面进入草图,草图参数如下。

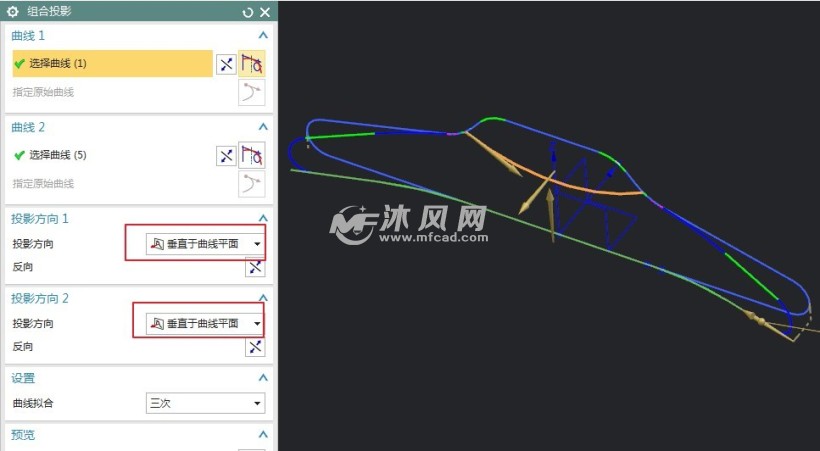

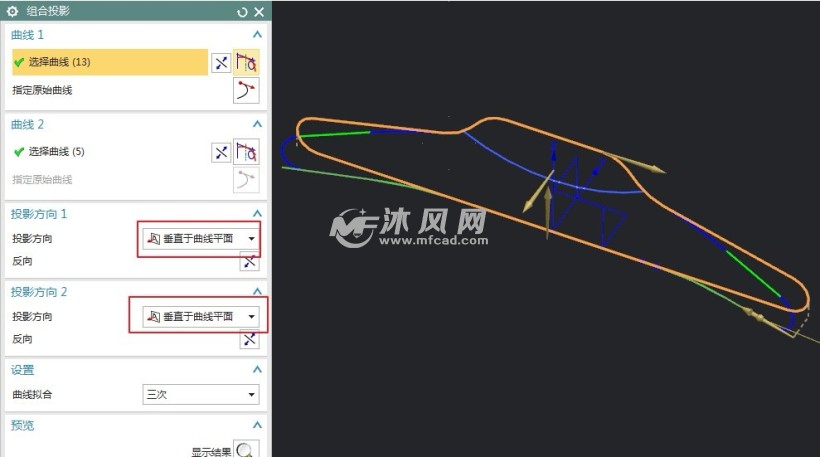

3、运用组合投影指令,做出曲线,留意投影方向的设定。

4、运用组合投影指令,做出曲线,留意投影方向的设定。

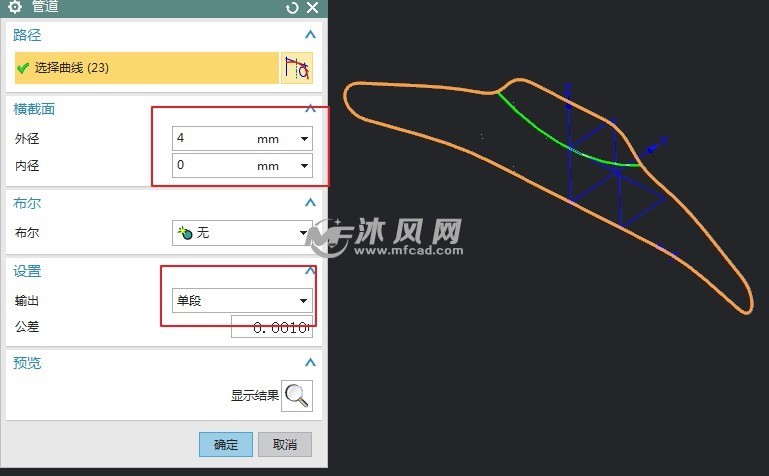

5、运用管道指令,做出一条管道。

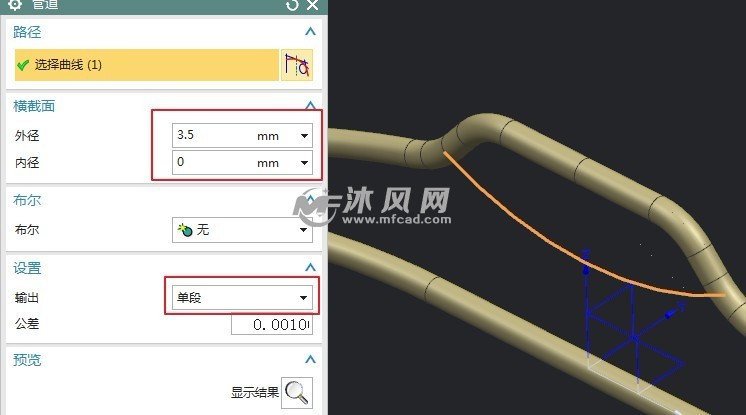

6、运用管道指令,做出一条管道。

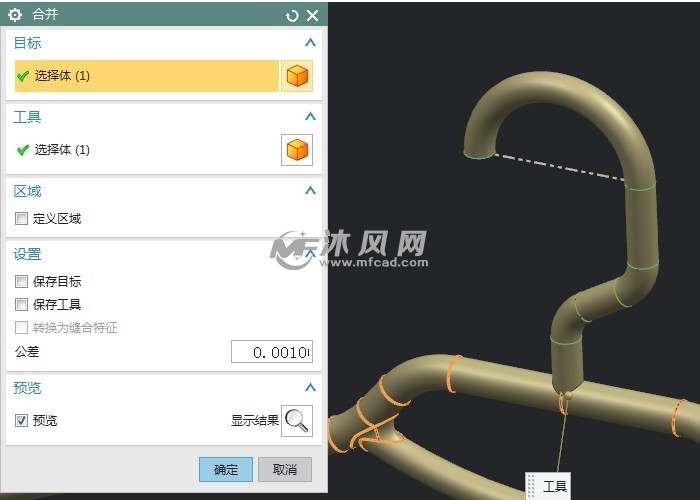

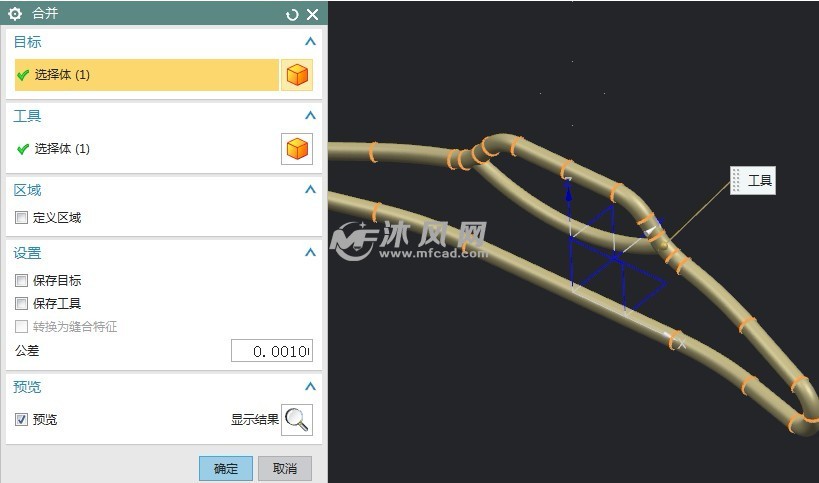

7、运用兼并指令,对实体进行求和操作。

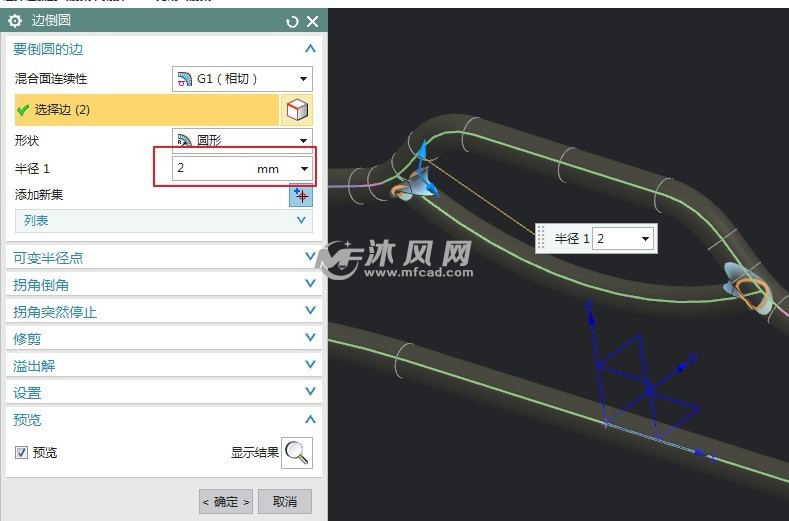

8、运用边倒圆指令,进行倒圆角操作。

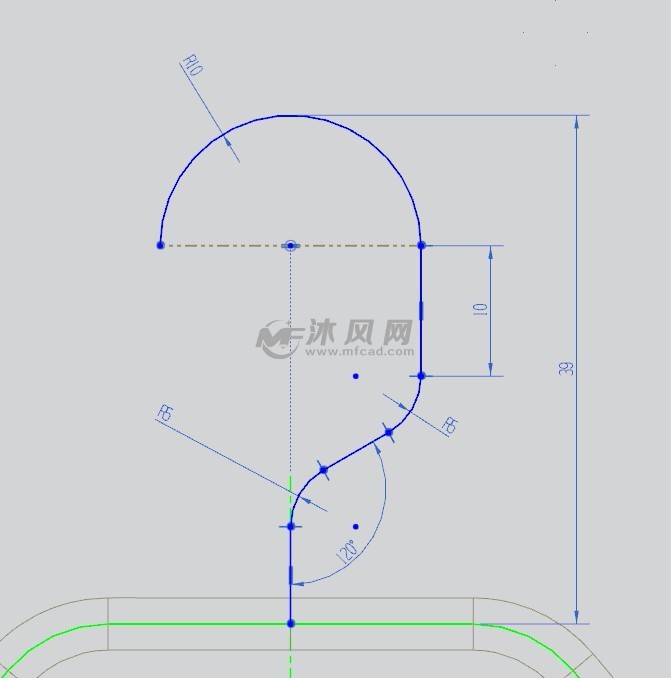

9、在x-z平面进入草图,草图参数如下。

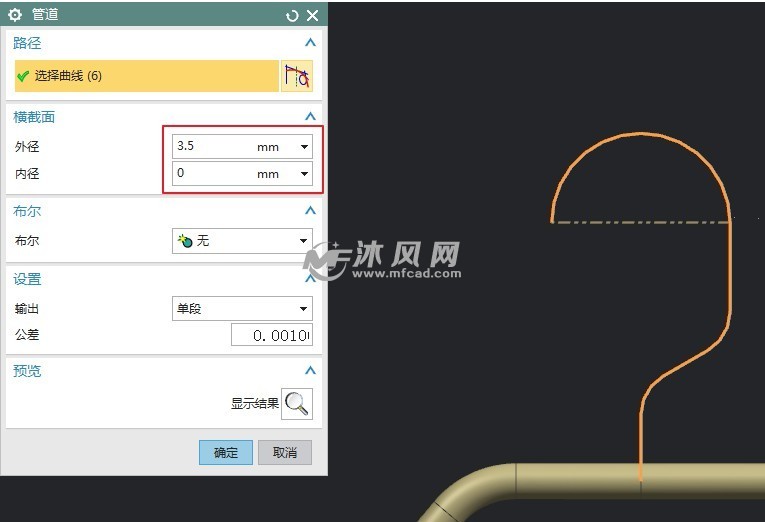

10、运用管道指令,做出一条管道。

11、运用兼并指令,对实体进行求和操作。

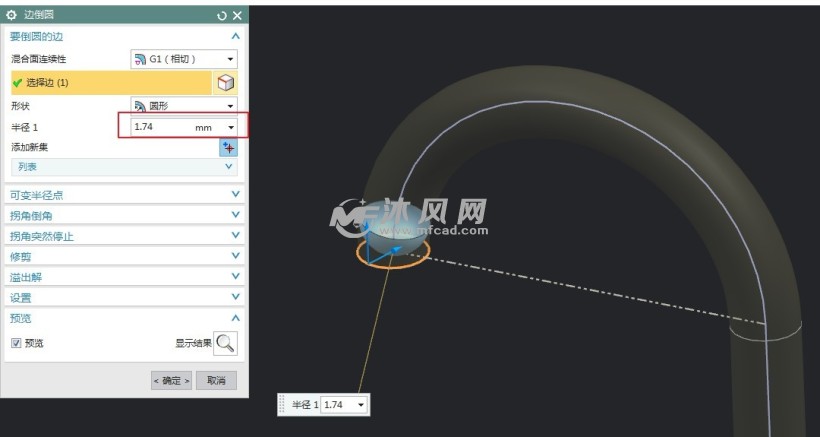

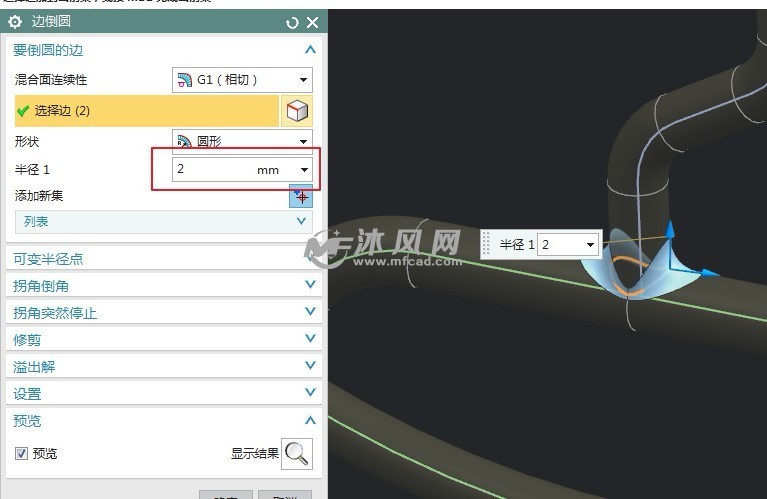

12、运用边倒圆指令,进行倒圆角操作。

13、运用边倒圆指令,进行倒圆角操作。建模完毕!
