运用UGNX创立塑料凳子模型的办法

作者:神恩浩大   发布时刻:2019-05-18 阅读:161 所需积分: 免费

神恩浩大

概述:

今日解说一下运用UGNX创立塑料凳子模型的办法,创立该模型归纳运用了拉伸、草图、直线、延伸片体、修剪体、边倒圆、镜像面等指令。

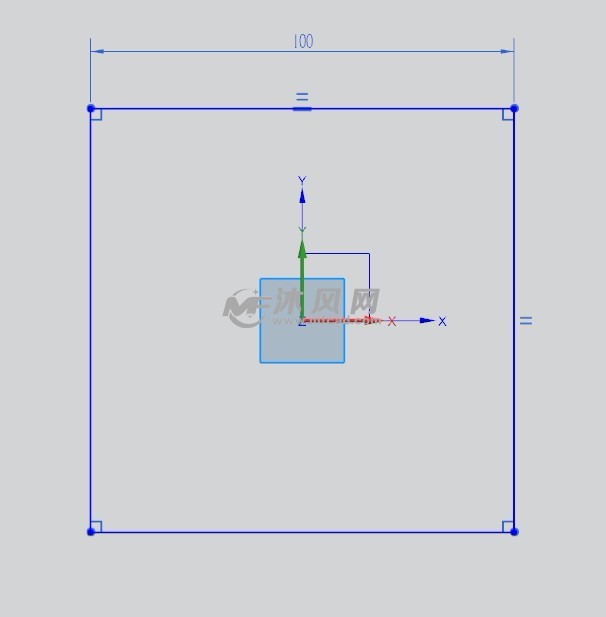

1、在x-y平面进入草图,草图参数如下。

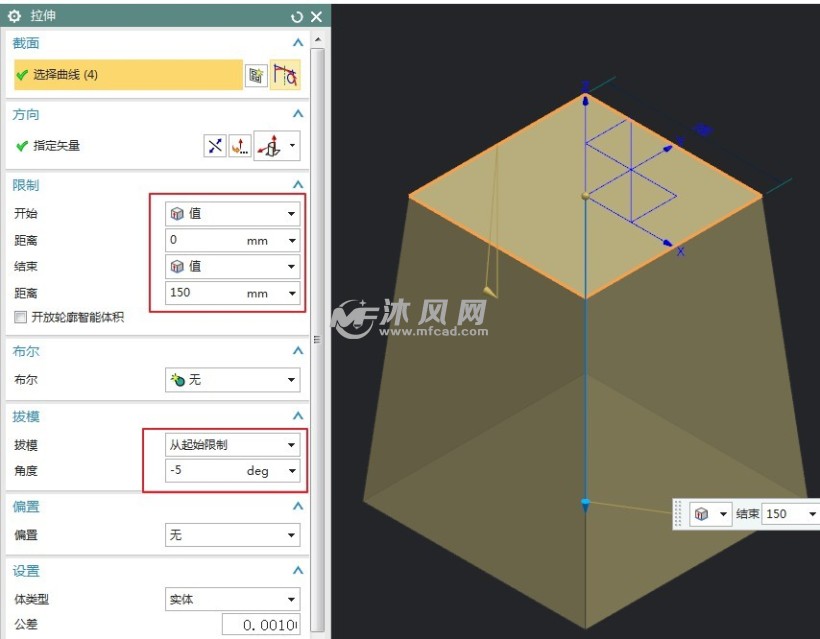

2、运用拉伸指令,拉伸草图曲线,拉伸参数如下所示。

3、在实体端面进行拉伸操作,草图参数如下。

4、在实体端面进行拉伸操作,草图参数如下。

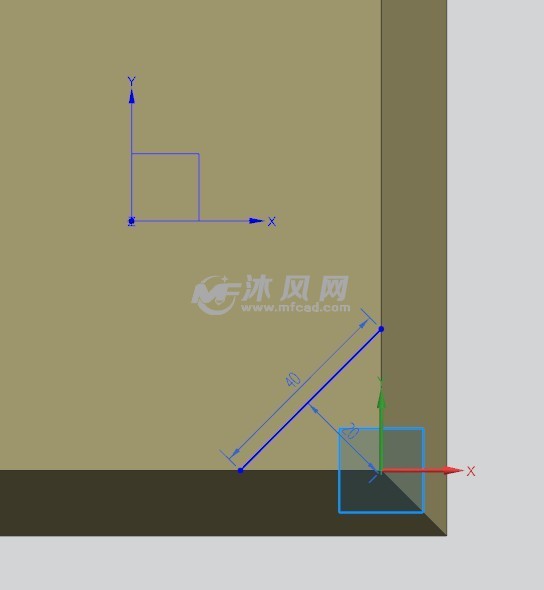

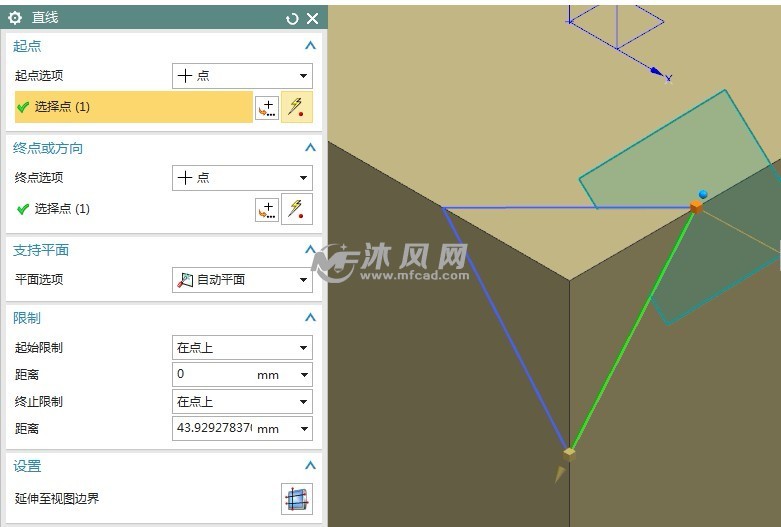

5、运用直线指令,做出一段直线,留意方框内参数的设定。

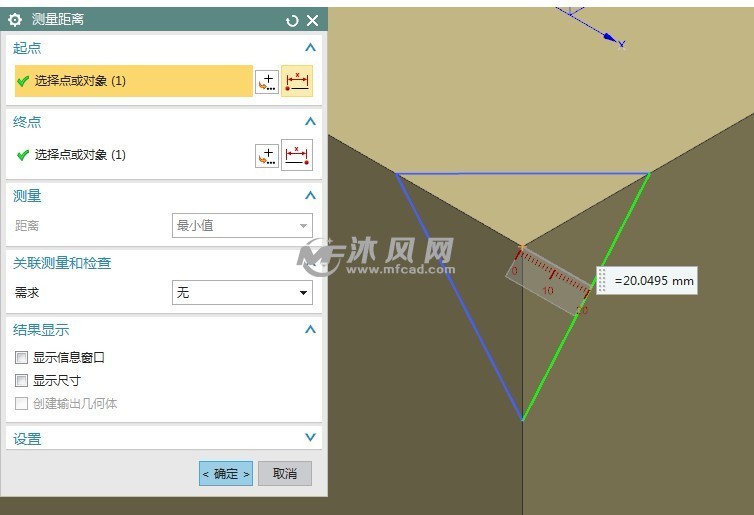

6、运用丈量间隔指令,丈量出间隔值。

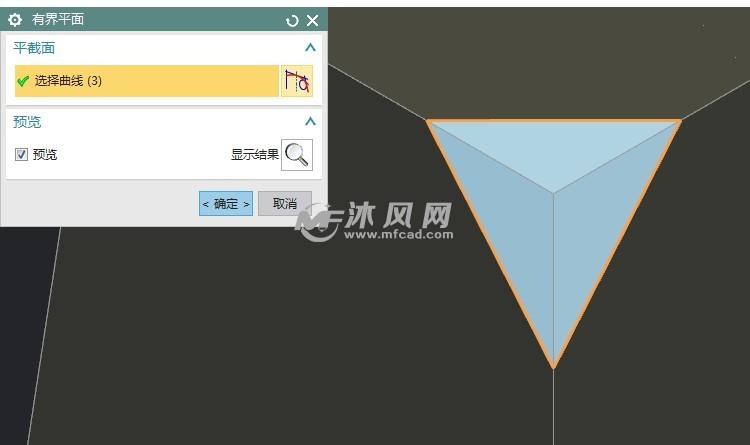

7、运用有界平面指令,创立出平面。

8、运用延伸片体指令,延伸片体。

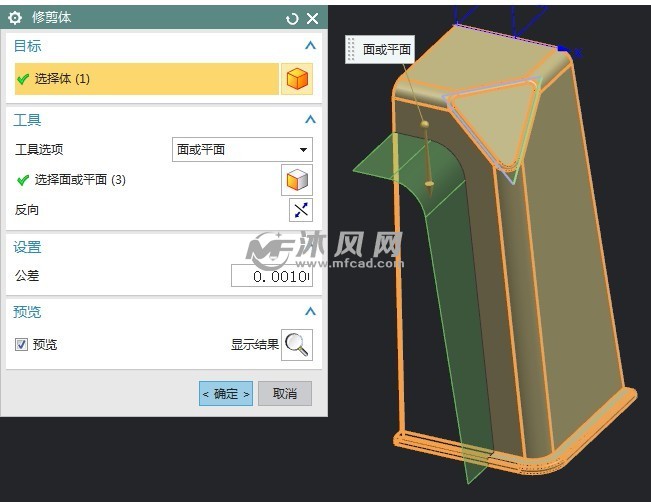

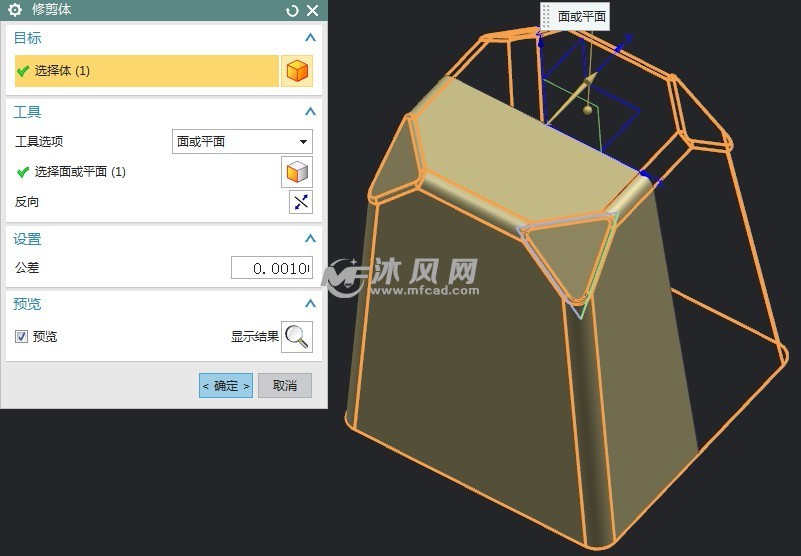

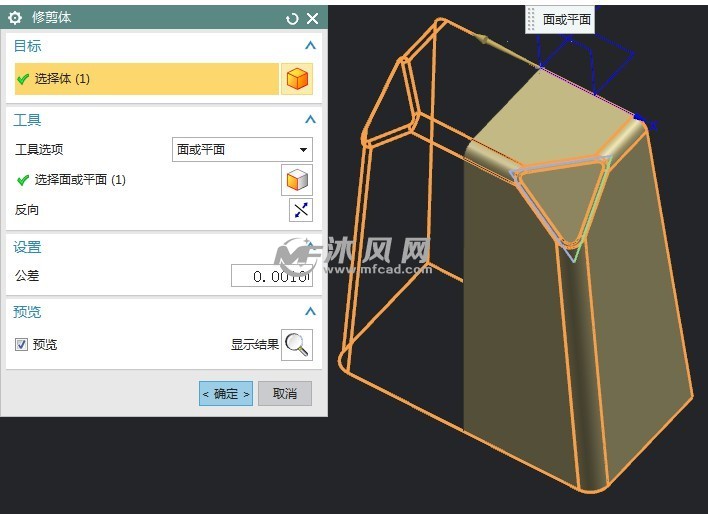

9、运用修剪体指令,对实体进行修剪操作,留意修剪方向的挑选。

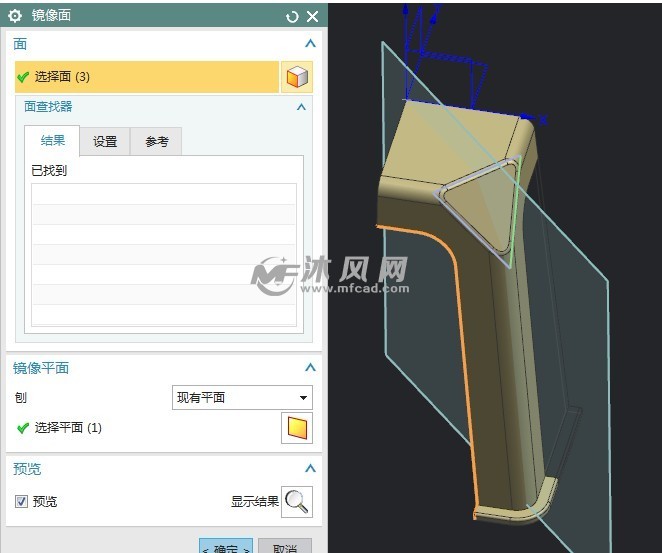

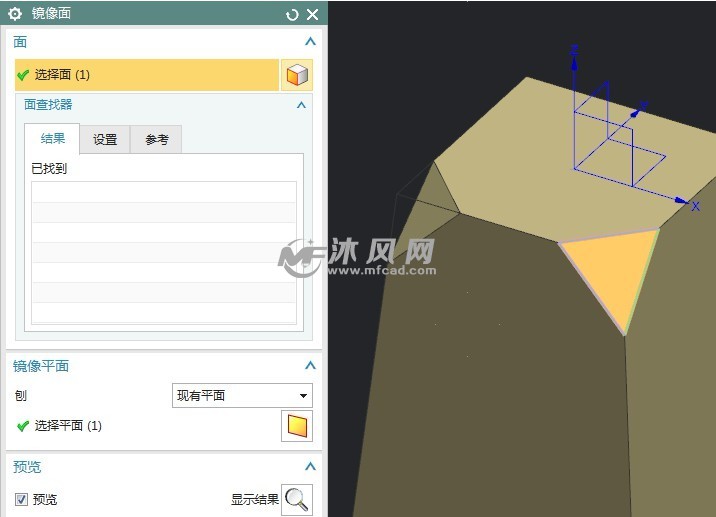

10、运用镜像面指令,进行面的镜像操作。

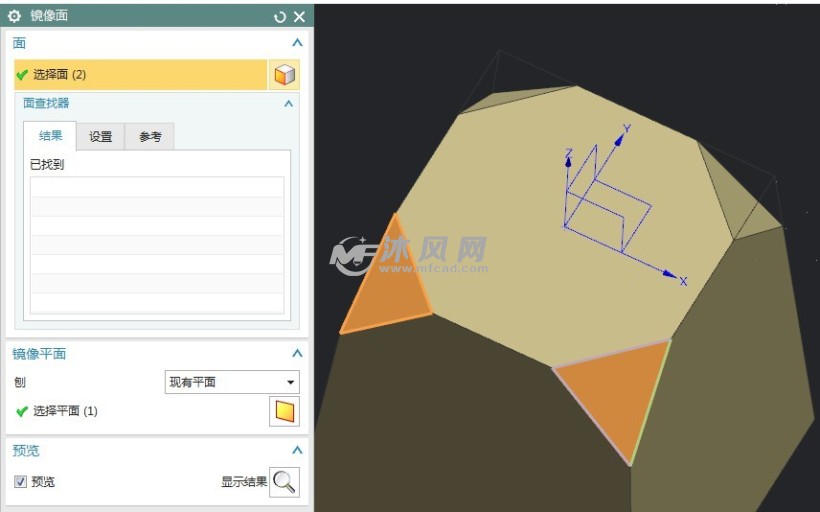

11、运用镜像面指令,进行面的镜像操作。

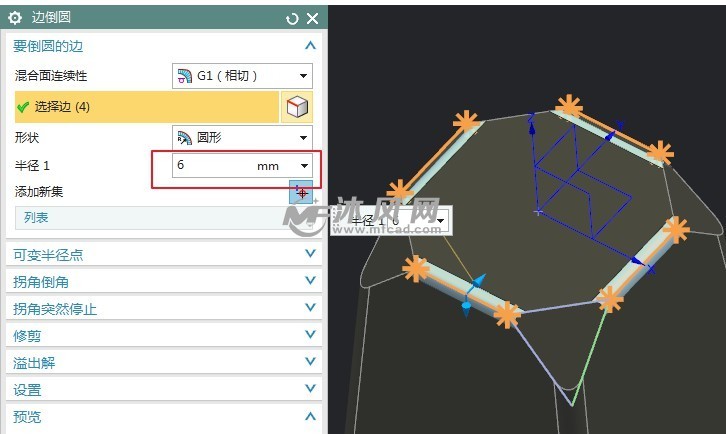

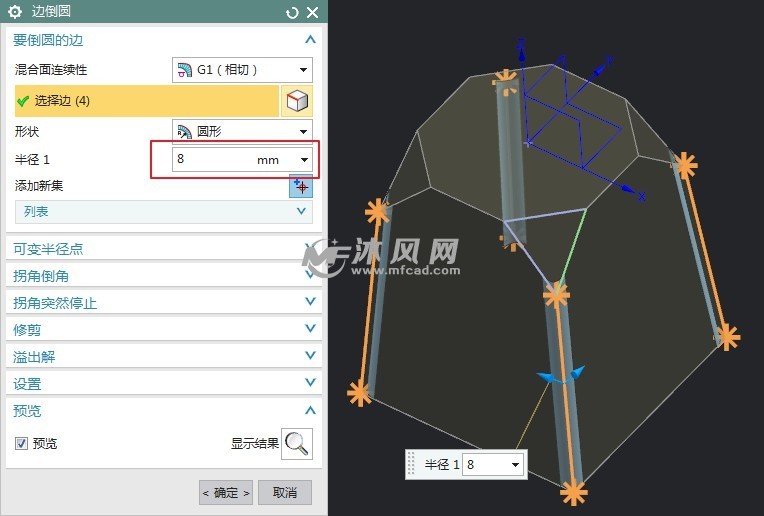

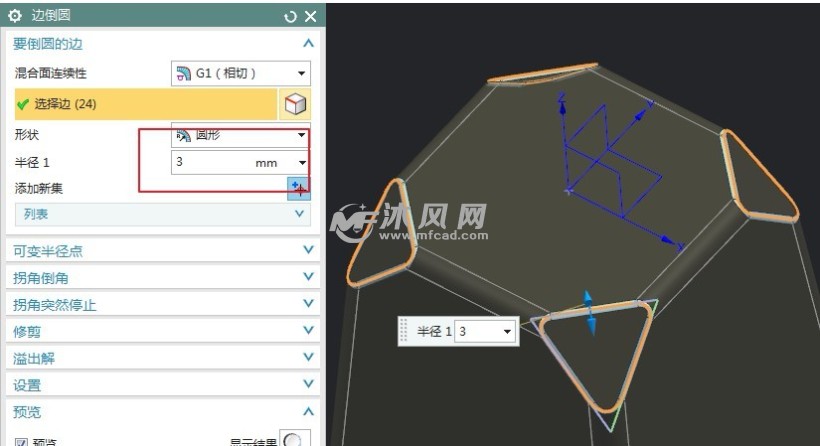

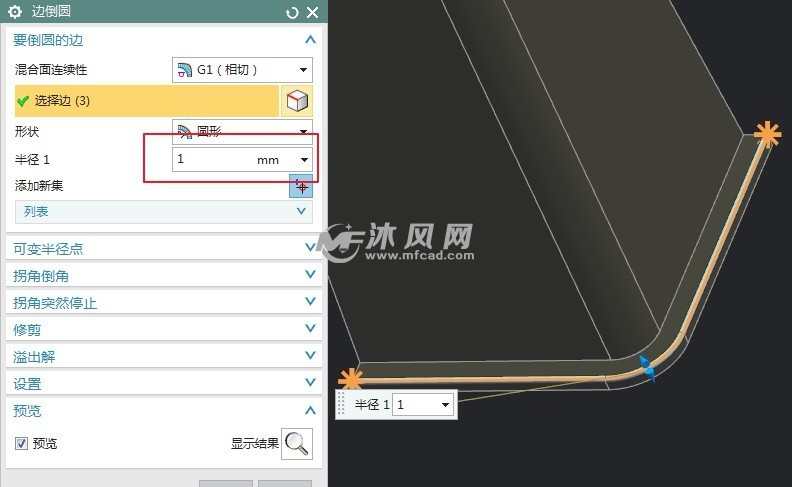

12、运用边倒圆指令,进行倒圆角操作。

13、运用边倒圆指令,进行倒圆角操作。

14、运用边倒圆指令,进行倒圆角操作。

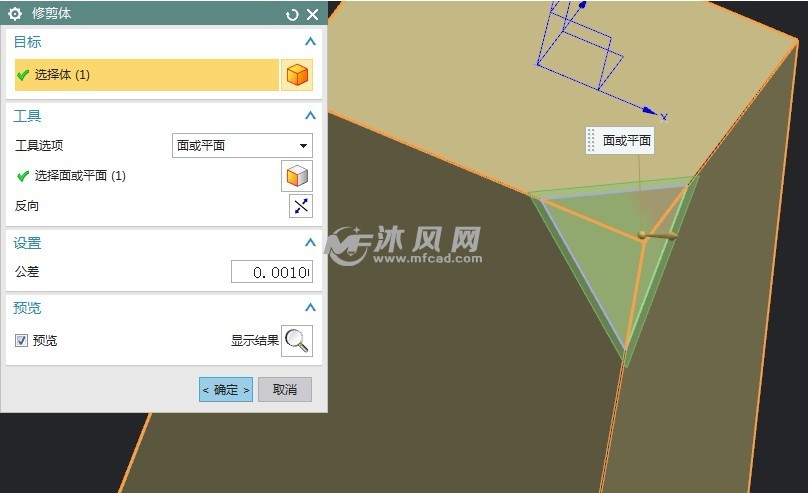

15、运用修剪体指令,对实体进行修剪操作,留意修剪方向的挑选。

16、运用修剪体指令,对实体进行修剪操作,留意修剪方向的挑选。

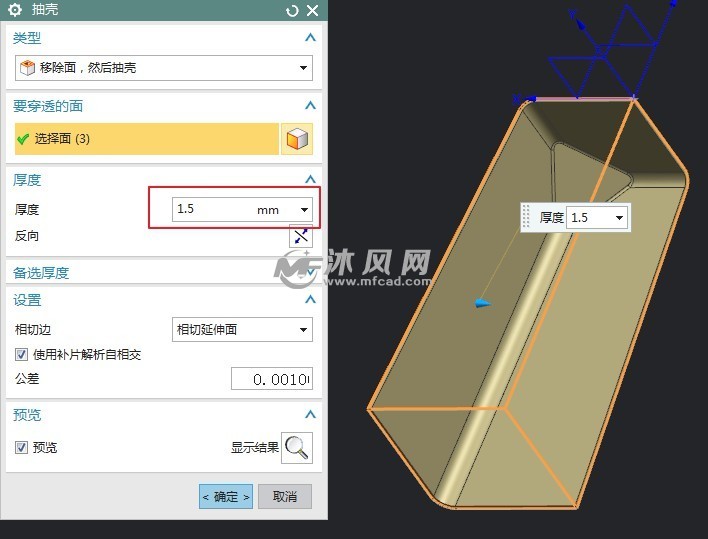

17、运用抽壳指令,把实体变成壳体。

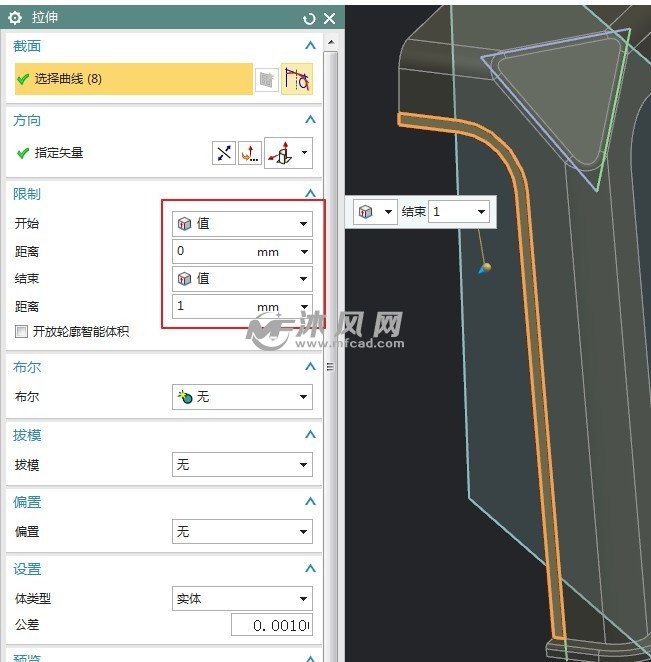

18、运用拉伸指令,拉伸这条曲线,拉伸参数如下所示。

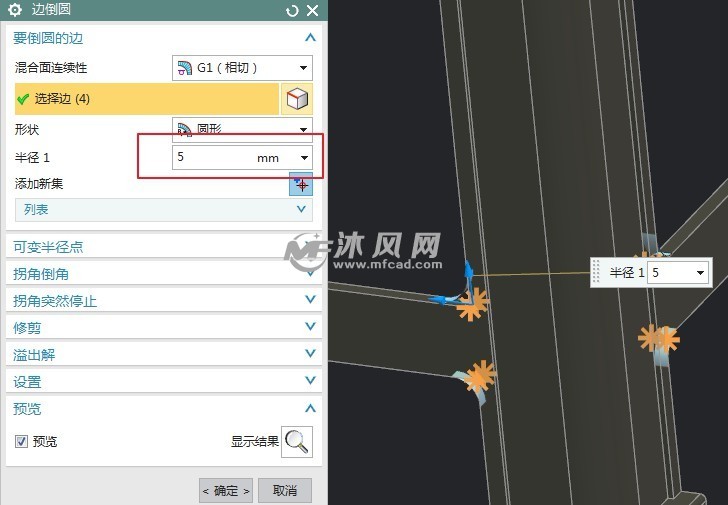

19、运用边倒圆指令,进行倒圆角操作。

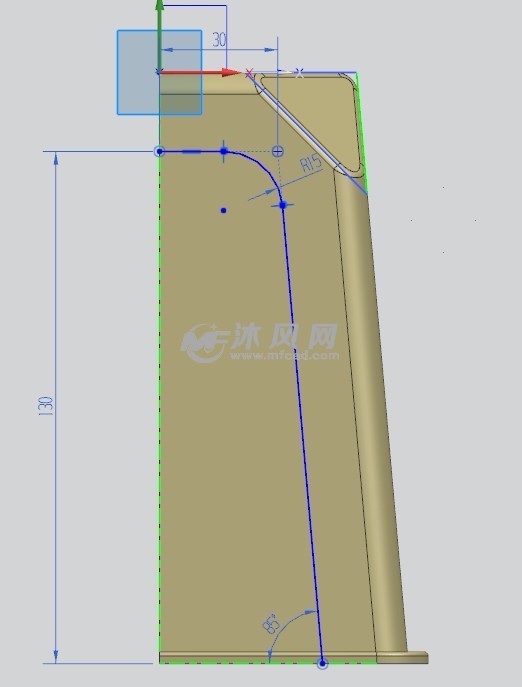

20、在x-z平面进入草图,草图参数如下。

21、运用拉伸指令,拉伸这条曲线,拉伸参数如下所示。

22、运用修剪体指令,对实体进行修剪操作,留意修剪方向的挑选。

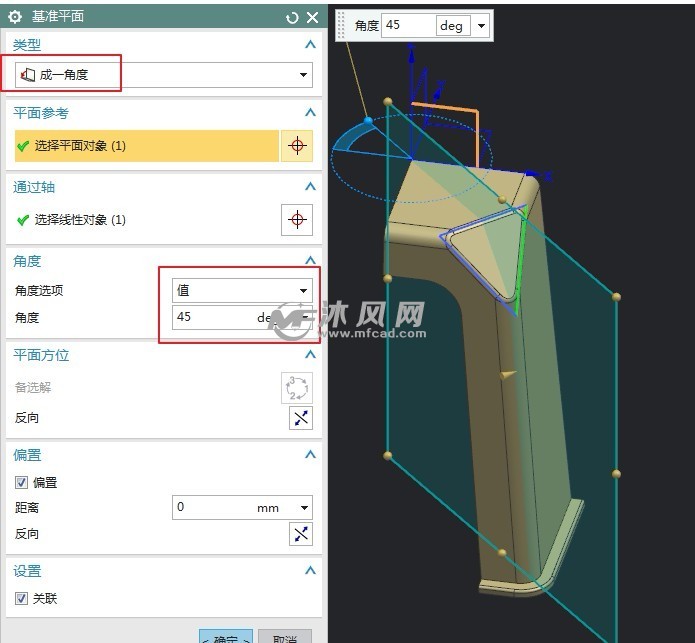

23、运用基准平面指令,新建一个基准平面。

24、运用镜像面指令,进行面的镜像操作。

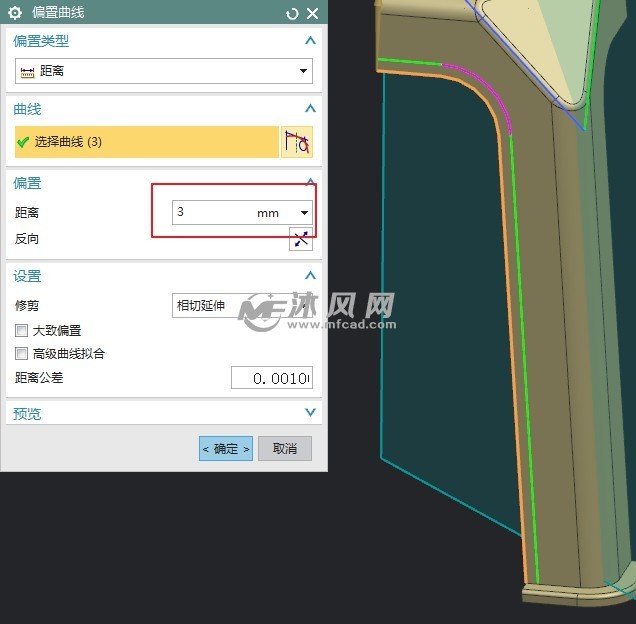

25、运用偏置曲线等指令,创立出曲线。

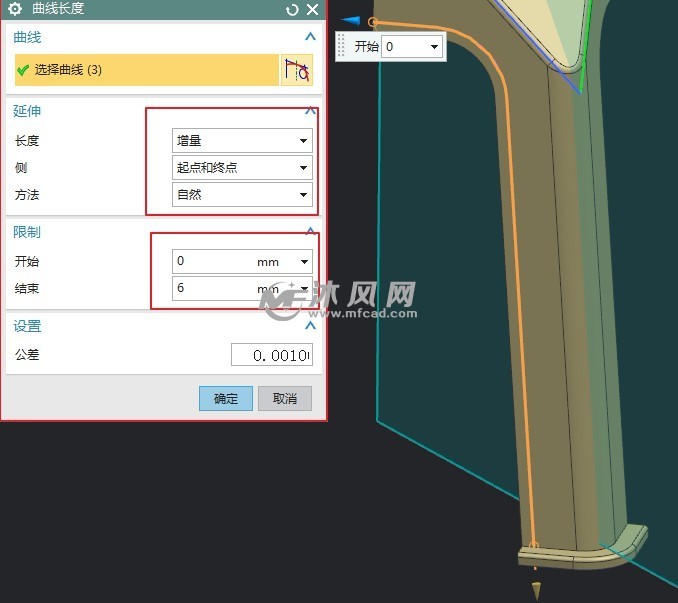

26、运用曲线长度指令,复制出一段曲线。留意方框内参数的设定。

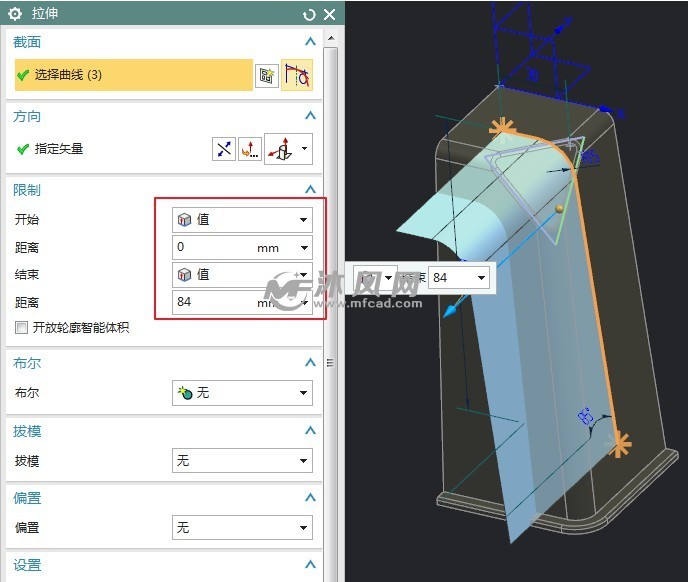

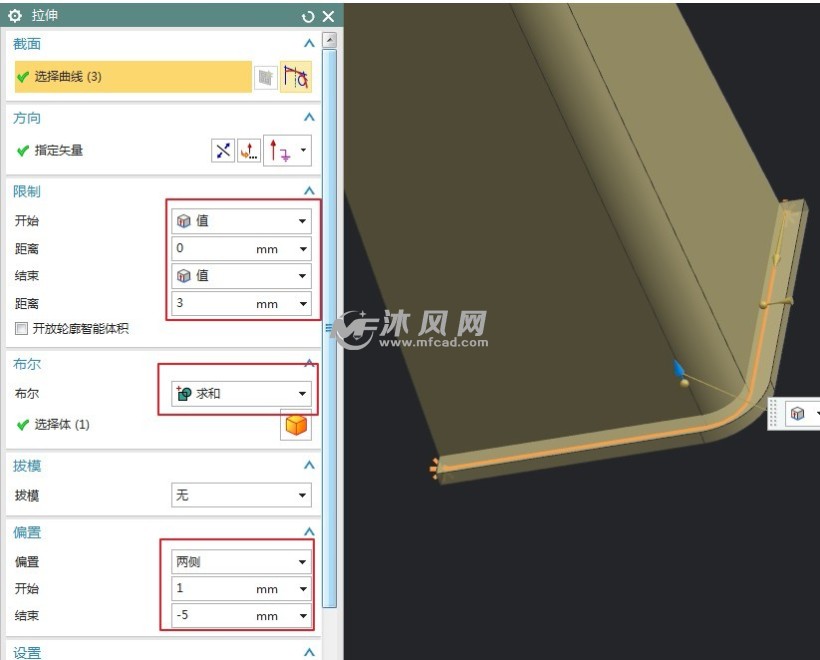

27、运用拉伸指令,拉伸这条曲线,拉伸参数如下所示。

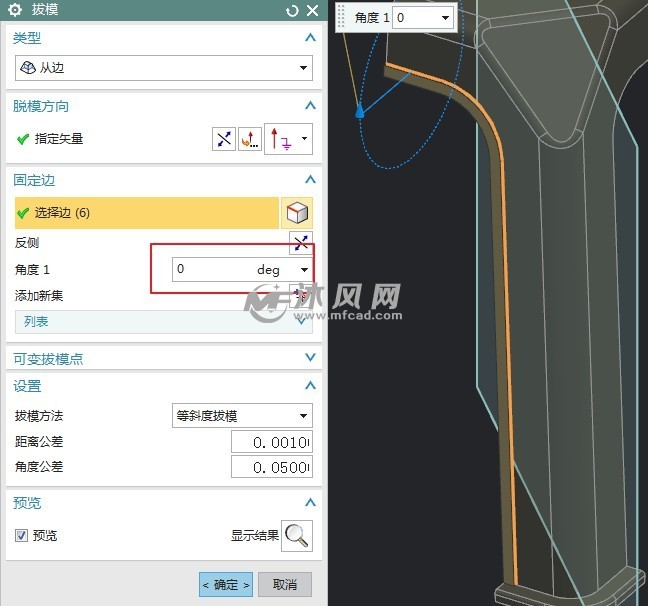

28、运用拔模指令,对实体边进行拔模操作。

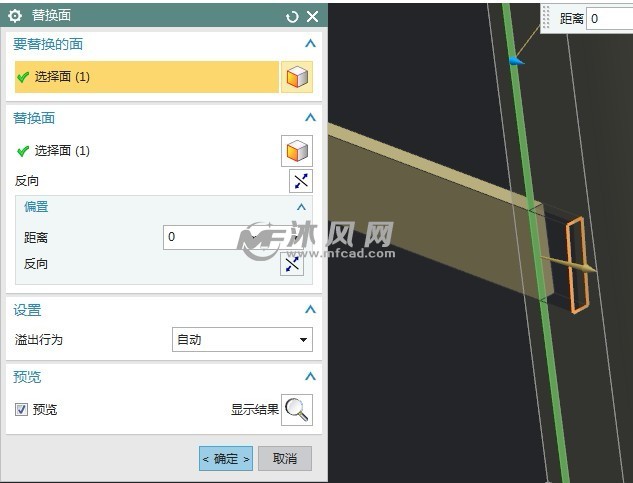

29、运用替换面指令,进行面的替换操作。

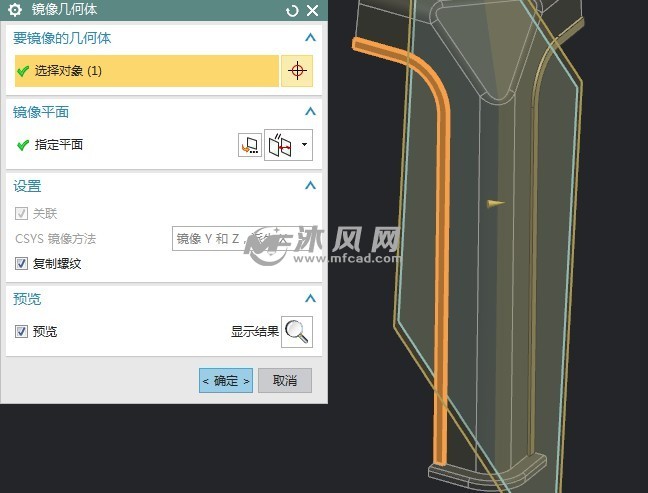

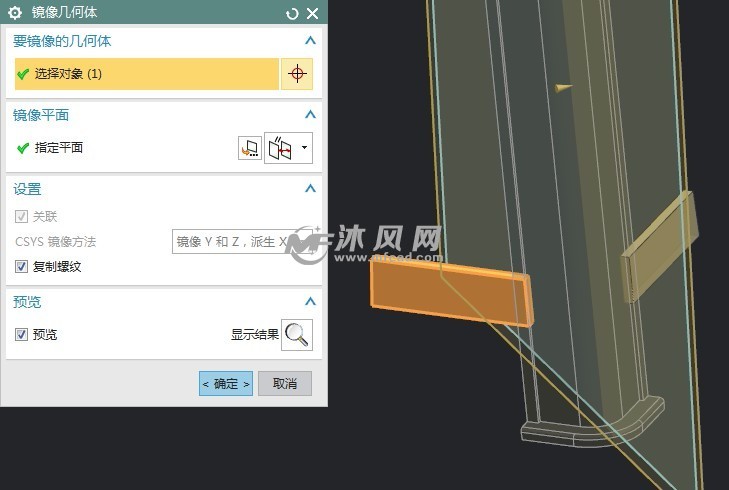

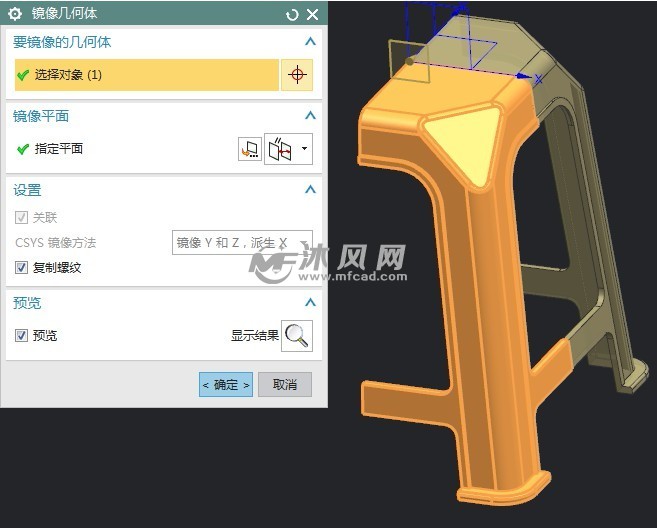

30、运用镜像几何体指令,把实体镜像到另一侧。

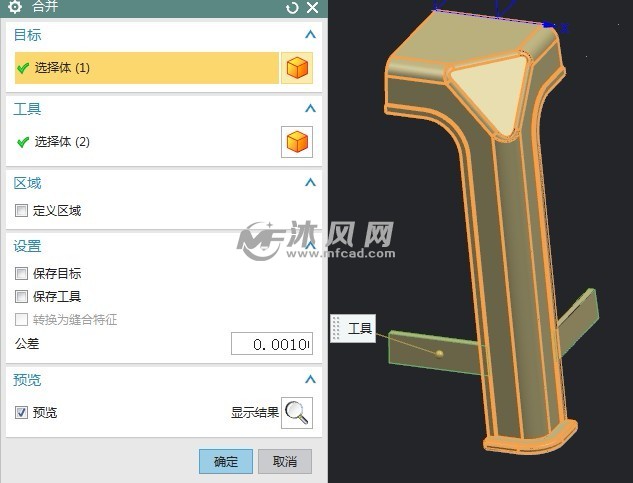

31、运用兼并指令,对实体进行求和操作。

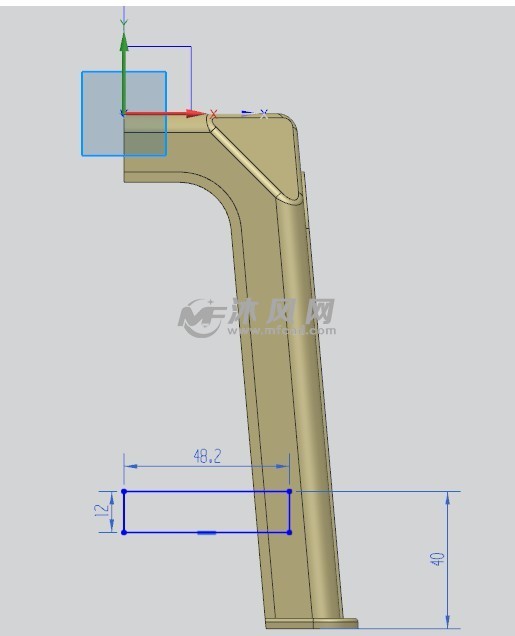

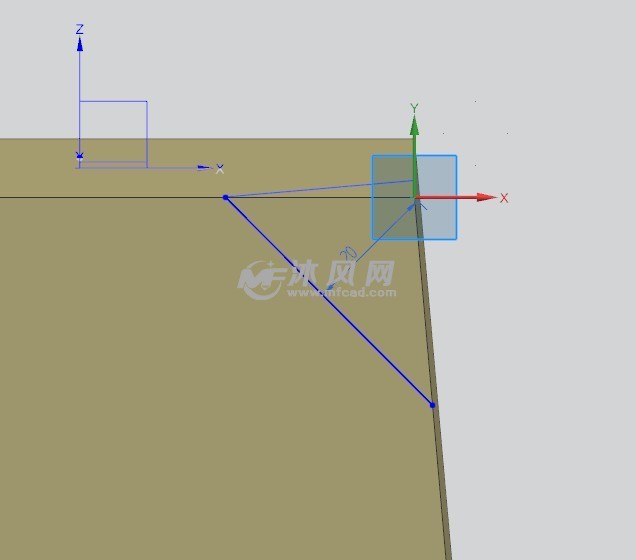

32、在x-z平面进入草图,草图参数如下。

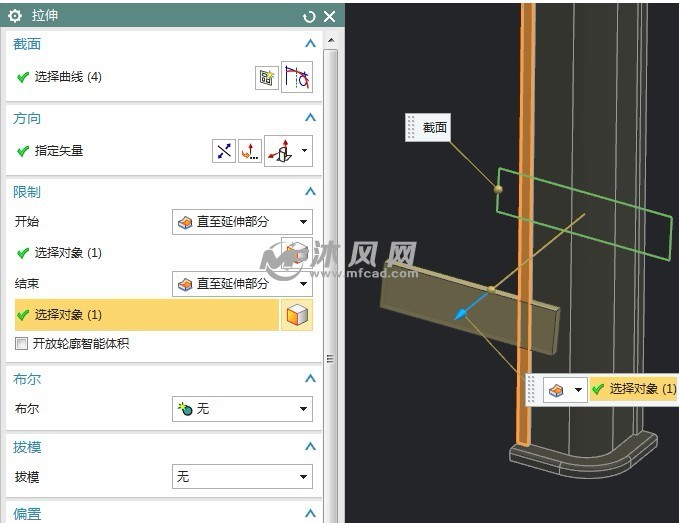

33、运用拉伸指令,拉伸这条曲线,拉伸参数如下所示。

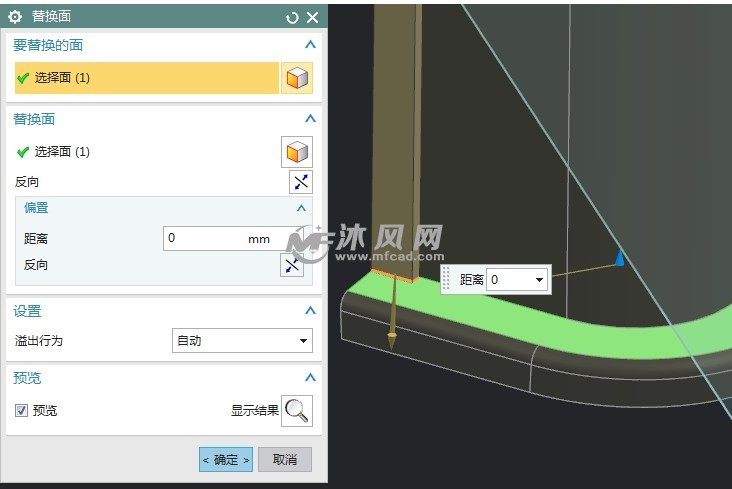

34、运用替换面指令,进行面的替换操作。

35、运用镜像几何体指令,把实体镜像到另一侧。

36、运用兼并指令,对实体进行求和操作。

37、运用边倒圆指令,进行倒圆角操作。

38、运用镜像几何体指令,把实体镜像到另一侧。

39、运用镜像几何体指令,把实体镜像到另一侧。

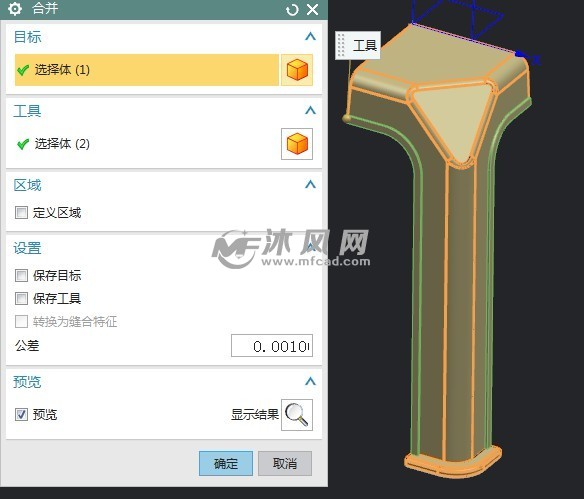

40、运用兼并指令,对实体进行求和操作。建模完毕!
