使用UGNX创建日用水杯模型的方法

作者:神恩浩大   发布时间:2019-05-18 浏览:150 所需积分: 免费

神恩浩大

概述:

今天讲解一下使用UGNX创建日用水杯模型的方法,创建该模型使用了旋转、边倒圆、草图、抽壳、求和、扫掠、修剪体等命令

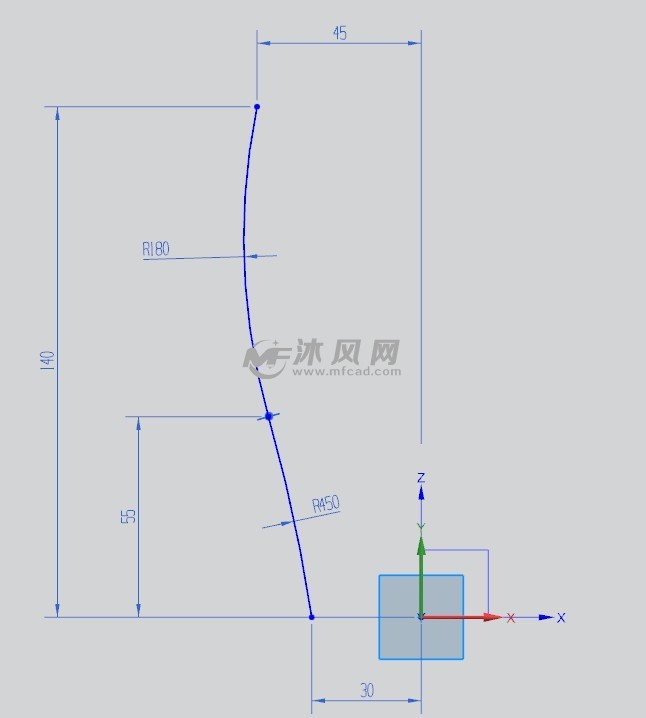

1、在x-z平面进入草图,草图参数如下。

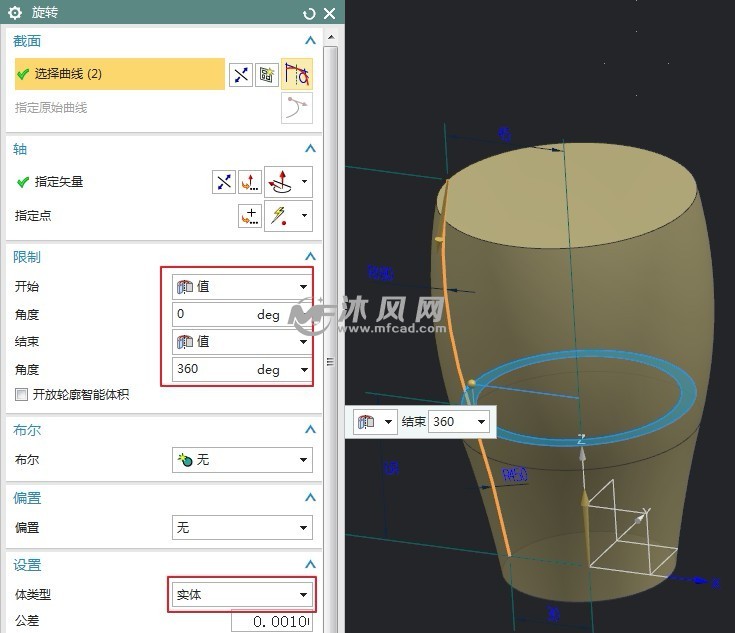

2、使用旋转命令,进行旋转实体操作。

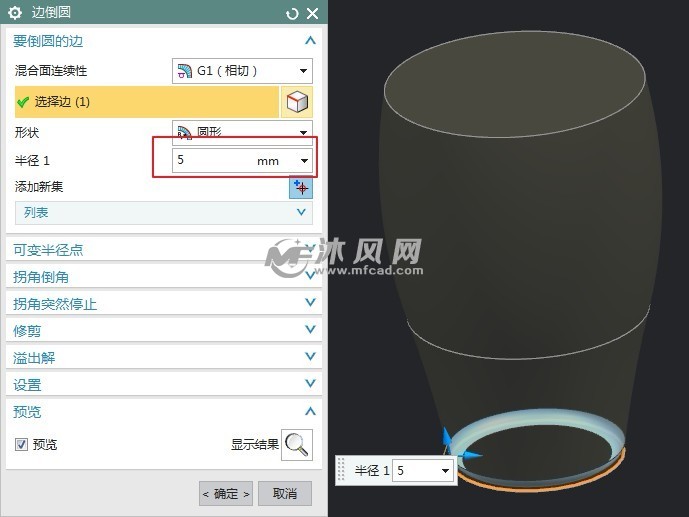

3、使用边倒圆命令,进行倒圆角操作。

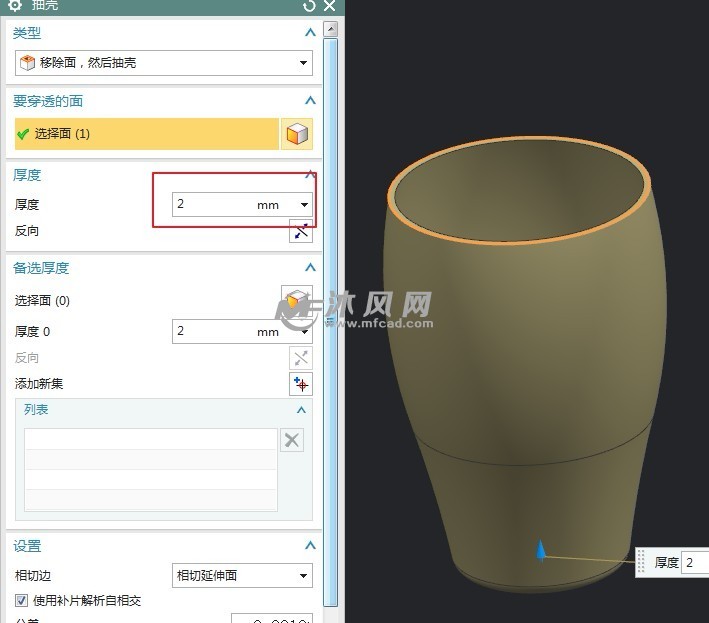

4、使用抽壳命令,把实体变成壳体。

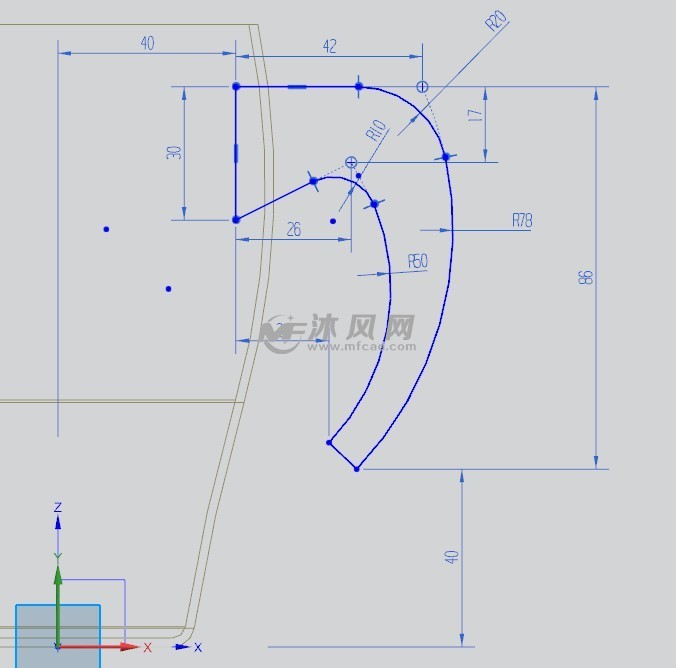

5、在x-z平面进入草图,草图参数如下。

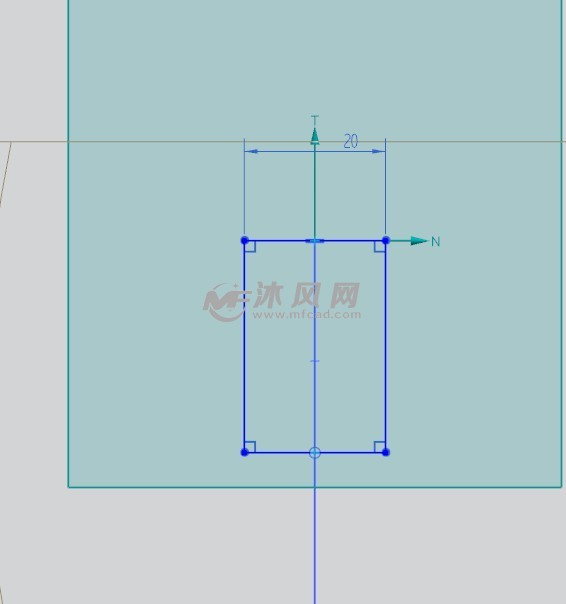

6、在y-z平面进入草图,草图参数如下。

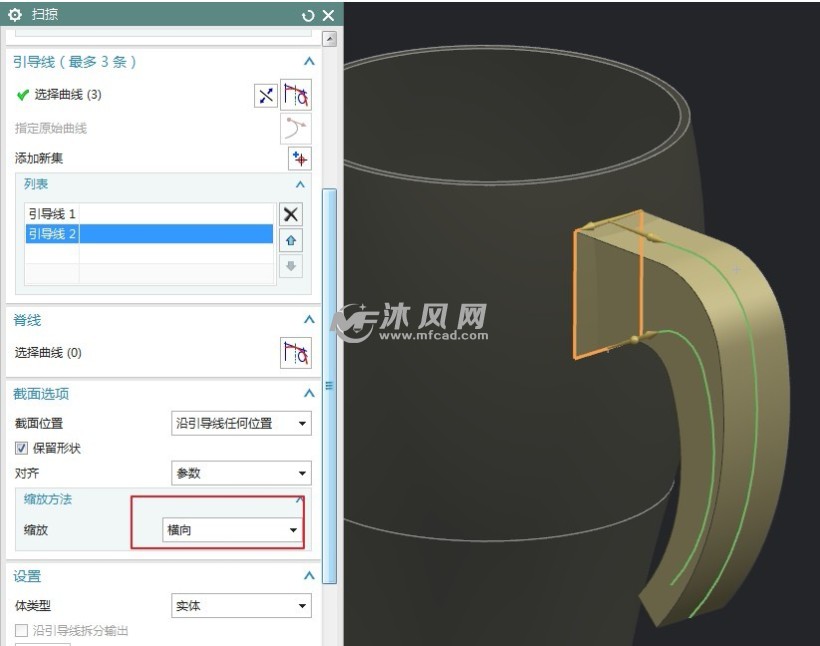

7、使用扫掠命令,做出实体,注意截面和引导线的选择。

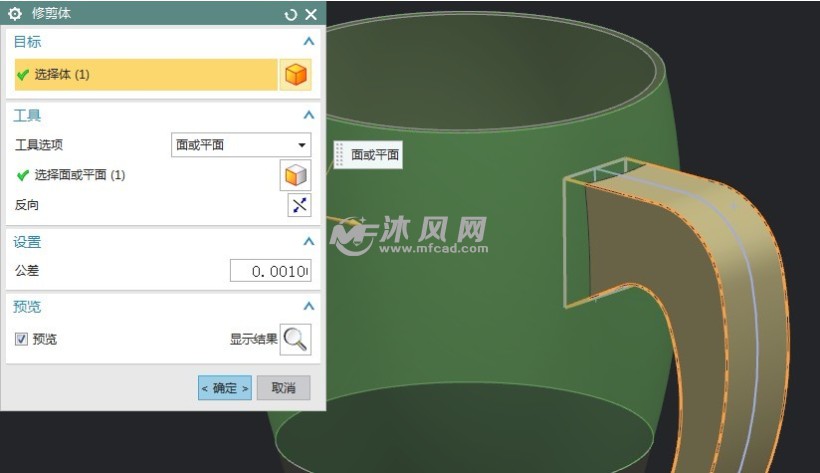

8、使用修剪体命令,对实体进行修剪操作,注意修剪方向的选择。

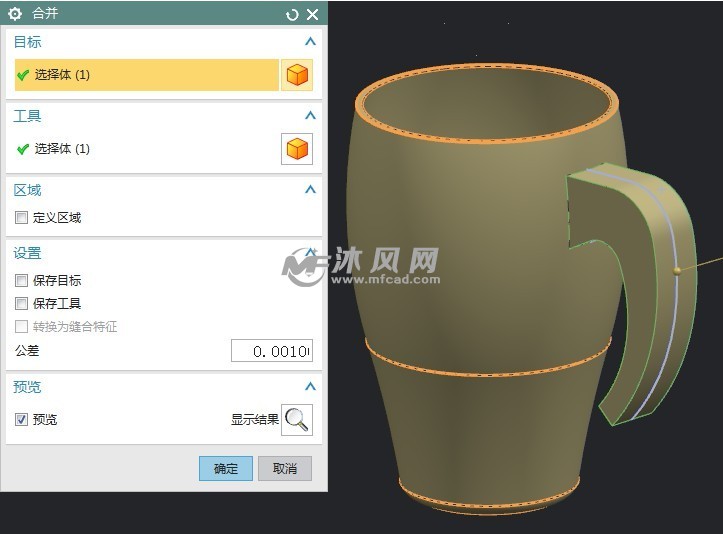

9、使用合并命令,对实体进行求和操作。

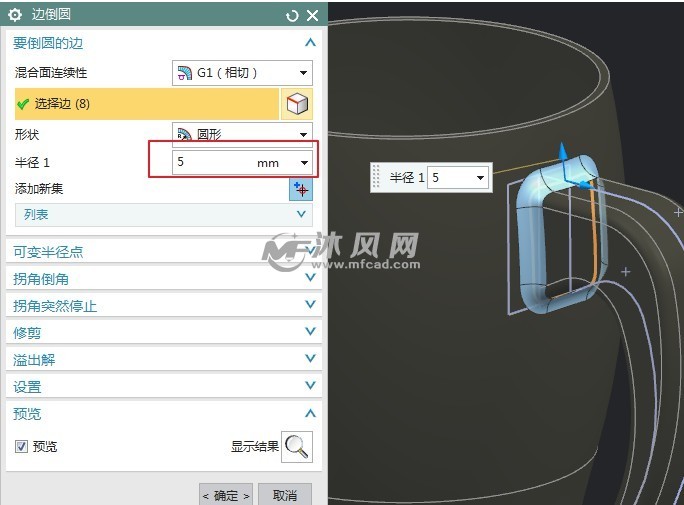

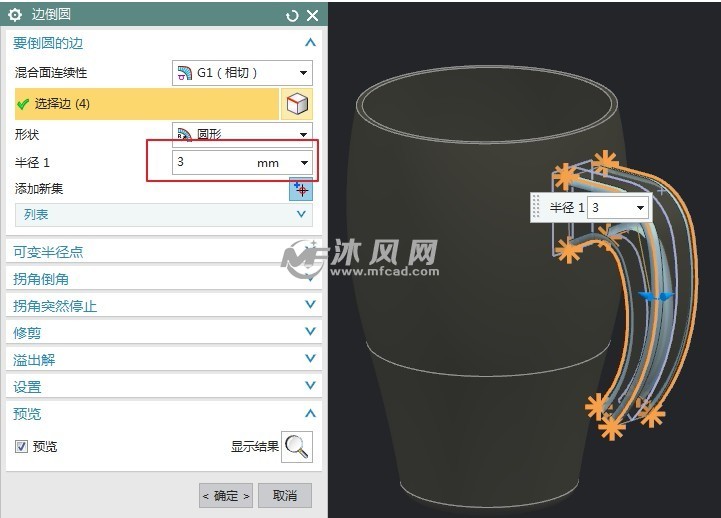

10、使用边倒圆命令,进行倒圆角操作。

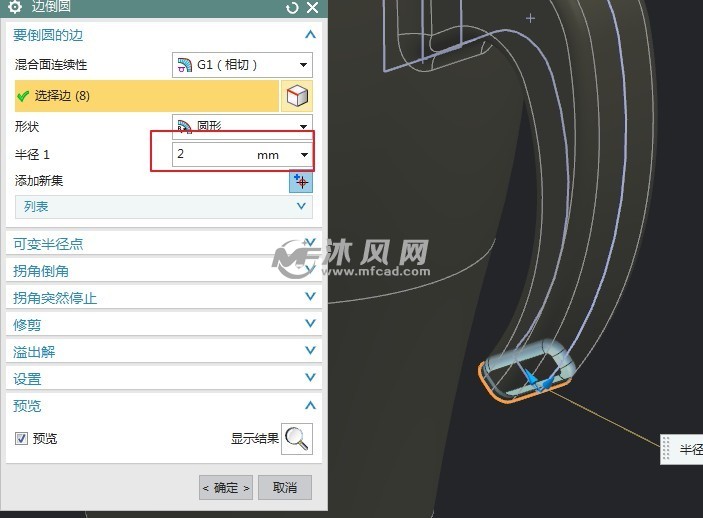

11、使用边倒圆命令,进行倒圆角操作。

12、使用边倒圆命令,进行倒圆角操作。

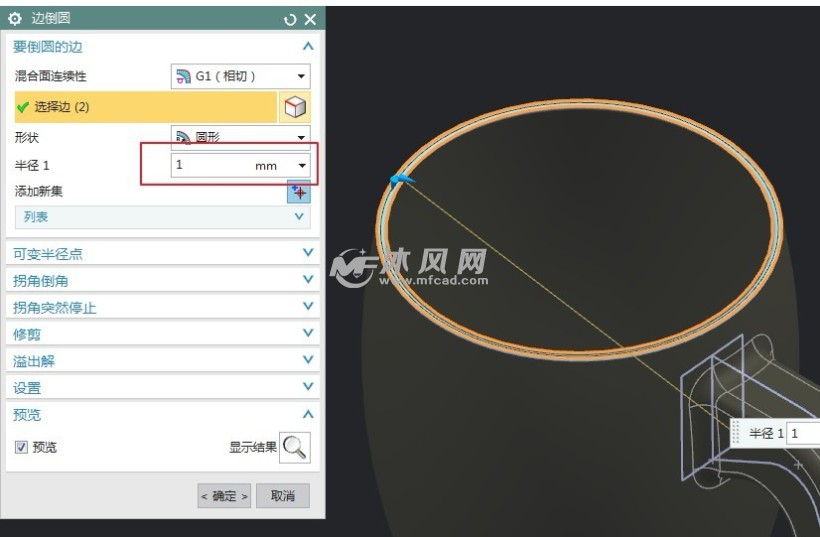

13、使用边倒圆命令,进行倒圆角操作。建模结束!
