运用UGNX创立螺丝刀模型的办法

作者:神恩浩大   发布时刻:2019-05-18 阅读:242 所需积分: 免费

神恩浩大

概述:

今日解说一下运用UGNX创立螺丝刀模型的办法,创立该模型运用了旋转、基准平面、草图、经过曲线组、求和、边倒圆等指令

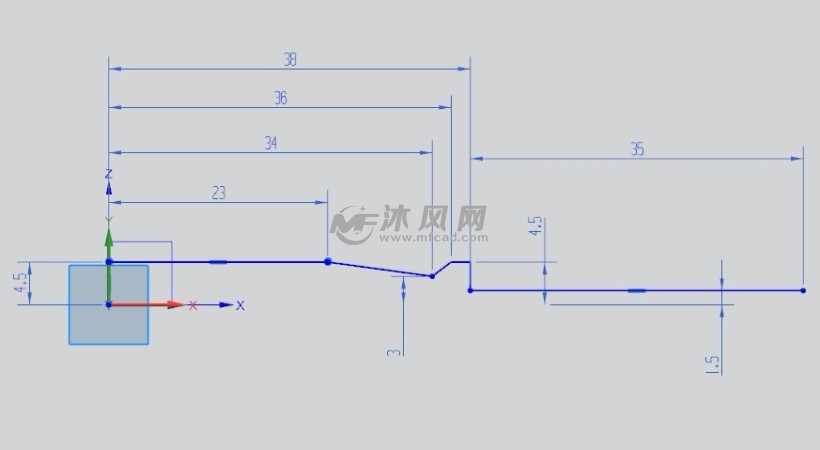

1、在x-y平面进入草图,草图参数如下。

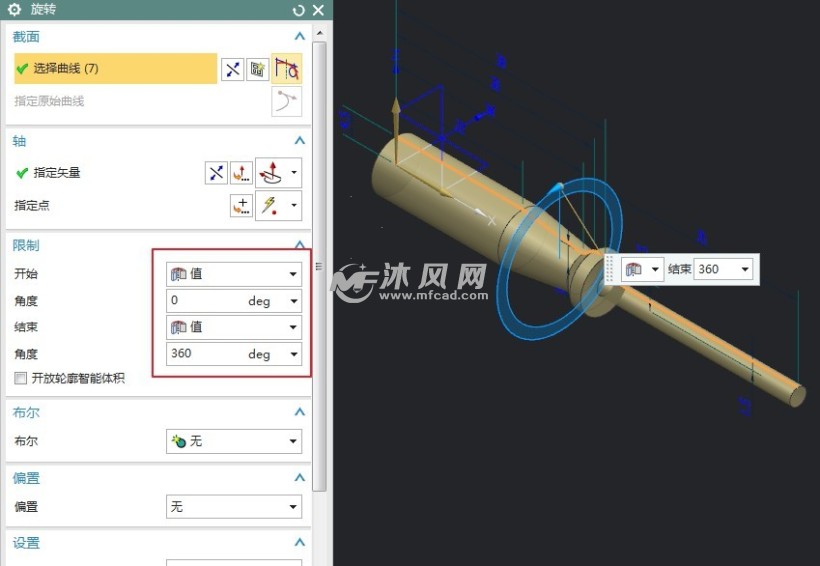

2、运用旋转指令,进行旋转实体操作。

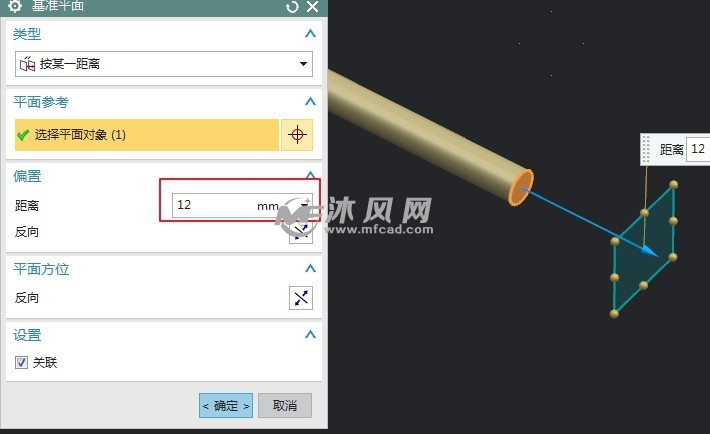

3、运用基准平面指令,新建一个基准平面。

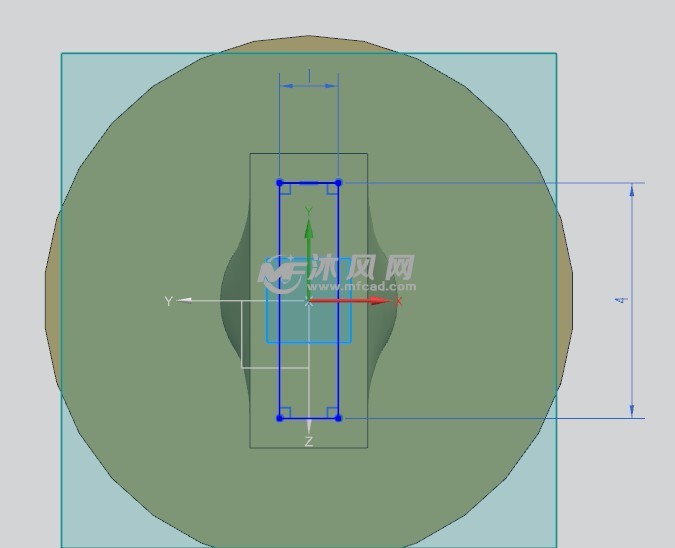

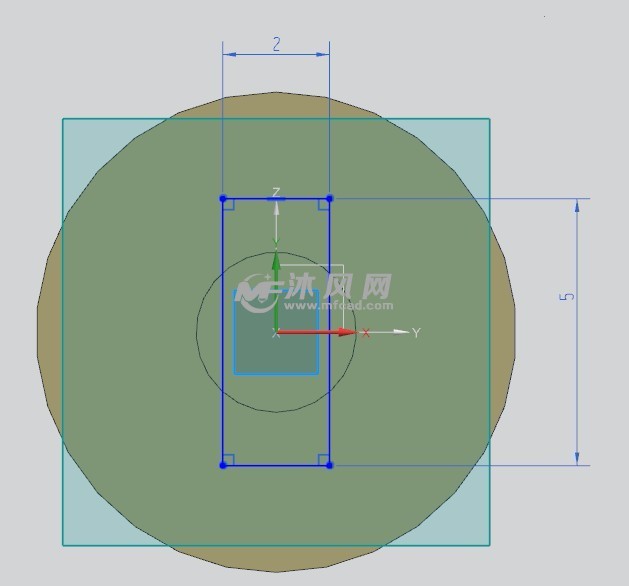

4、在新建的基准平面进入草图,草图参数如下。

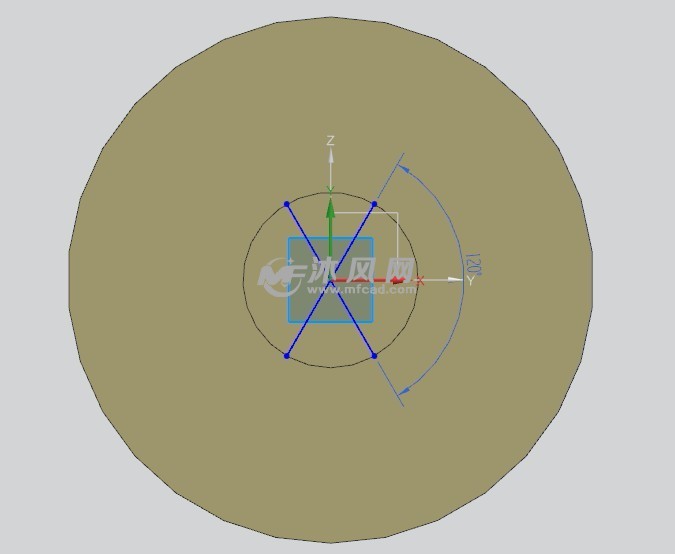

5、在实体端面进入草图,草图参数如下。

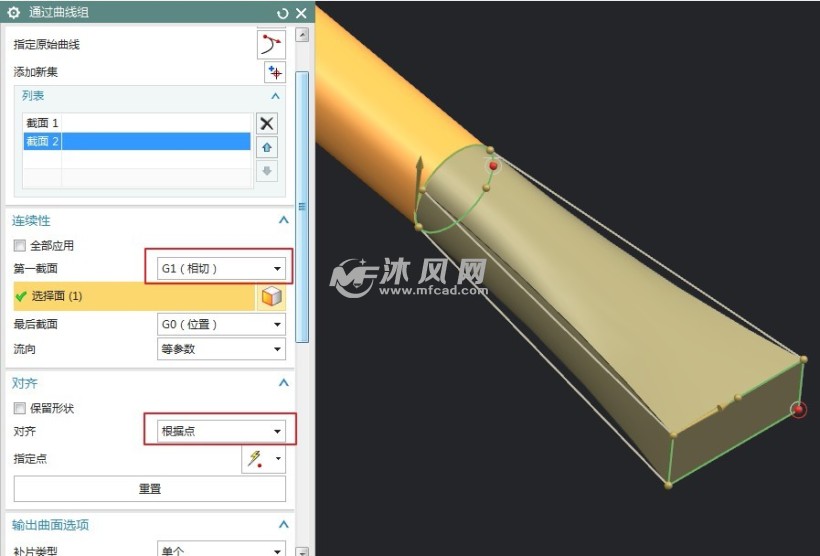

6、运用经过曲线组指令构建实体,留意类型为依据点。

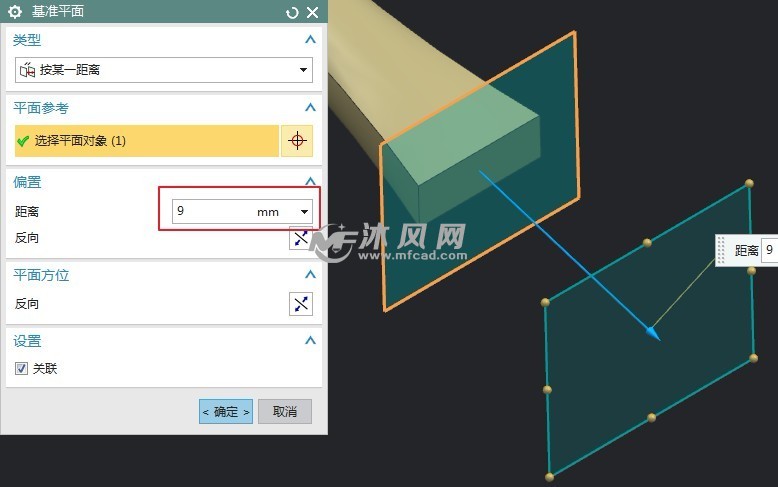

7、运用基准平面指令,新建一个基准平面。

8、在实体端面进行拉伸操作,草图参数如下。

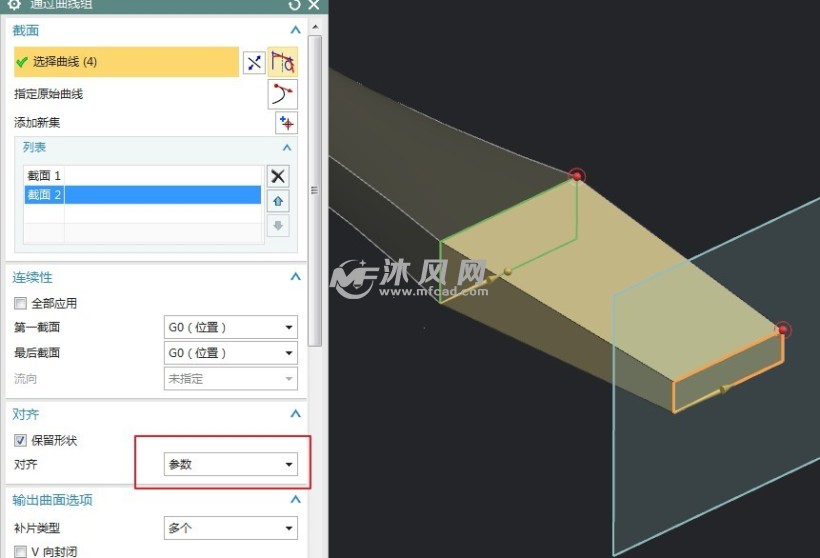

9、运用经过曲线组指令构建实体,留意类型为参数

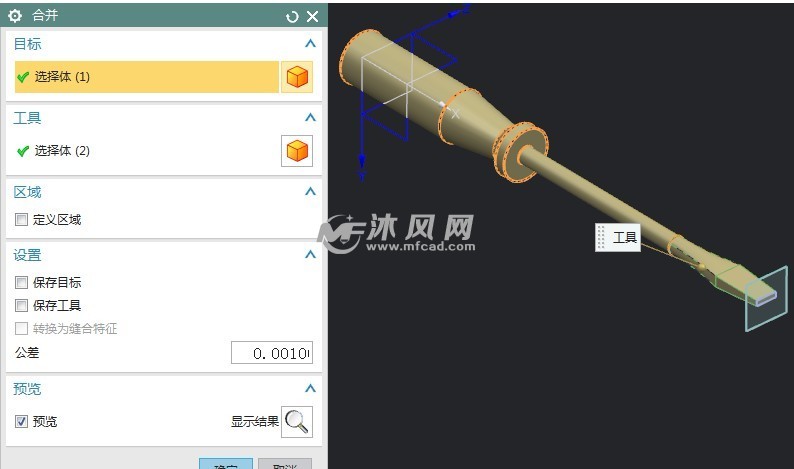

10、运用兼并指令,对实体进行求和操作。

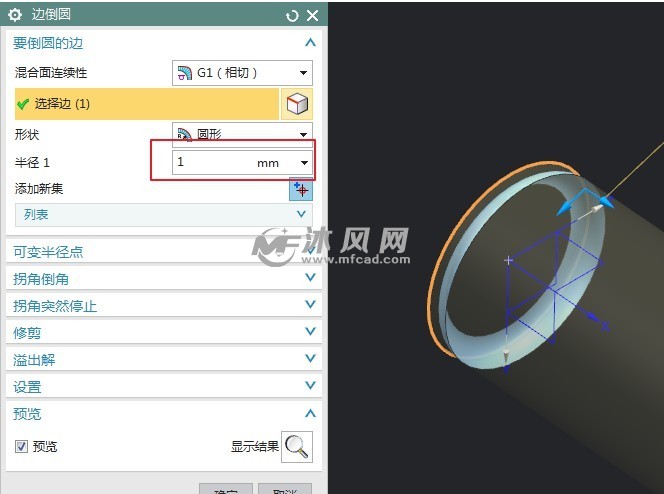

11、运用边倒圆指令,进行倒圆角操作。建模完毕!
