使用UGNX创建计算器模型的方法

作者:神恩浩大   发布时间:2019-05-18 浏览:212 所需积分: 免费

神恩浩大

概述:

今天讲解一下使用UGNX创建计算器模型的方法,模型使用UGNX10.0版本创建,创建该模型使用了草图、拉伸、边倒圆、阵列几何特征、求和等命令。

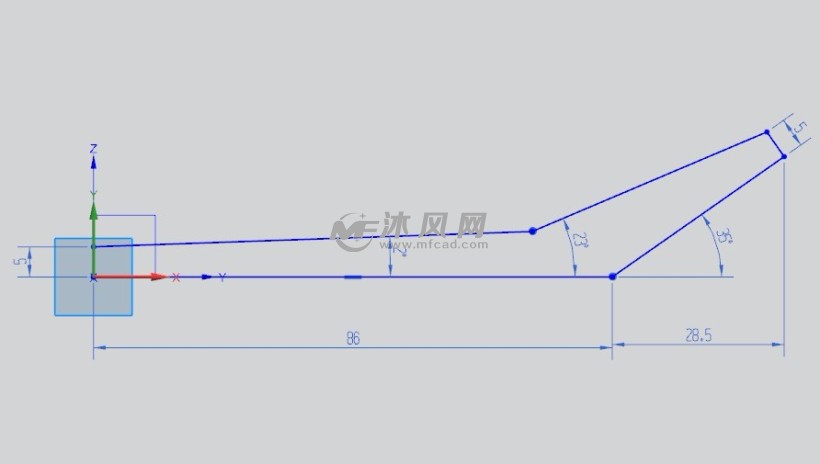

1、在y-z平面进入草图,草图参数如下。

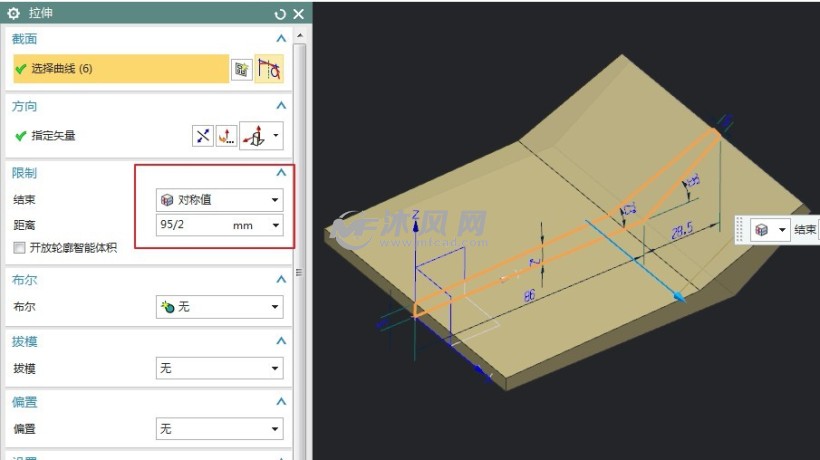

2、使用拉伸命令,拉伸草图曲线,拉伸参数如下所示。

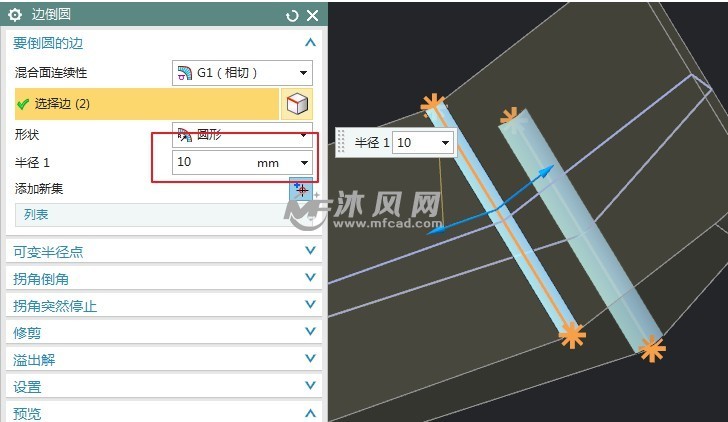

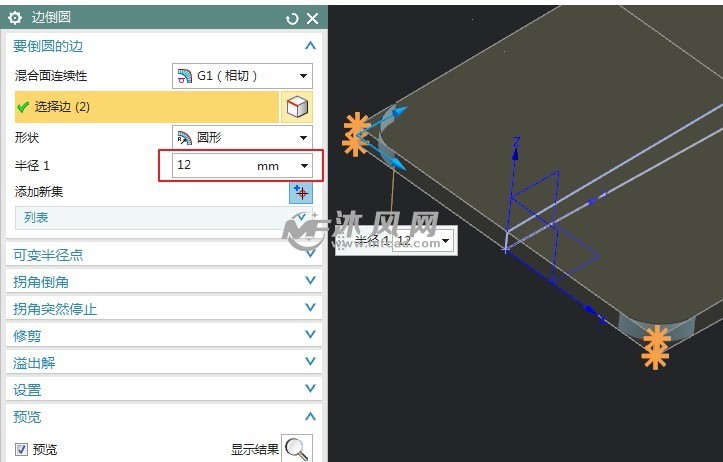

3、使用边倒圆命令,进行倒圆角操作。

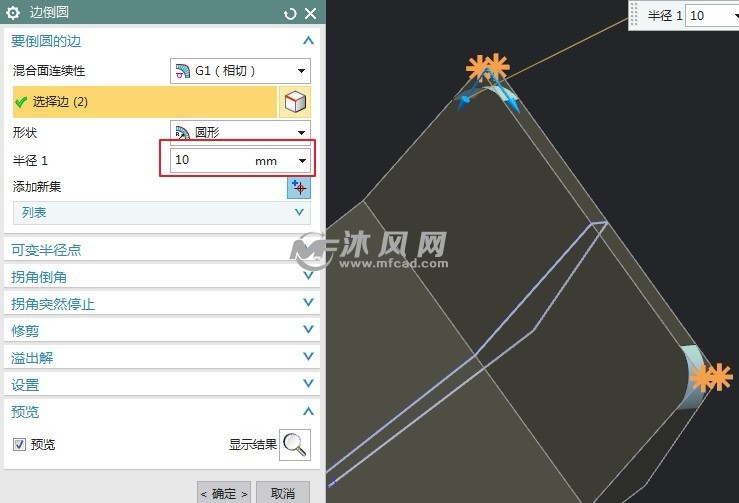

4、使用边倒圆命令,进行倒圆角操作。

5、使用边倒圆命令,进行倒圆角操作。

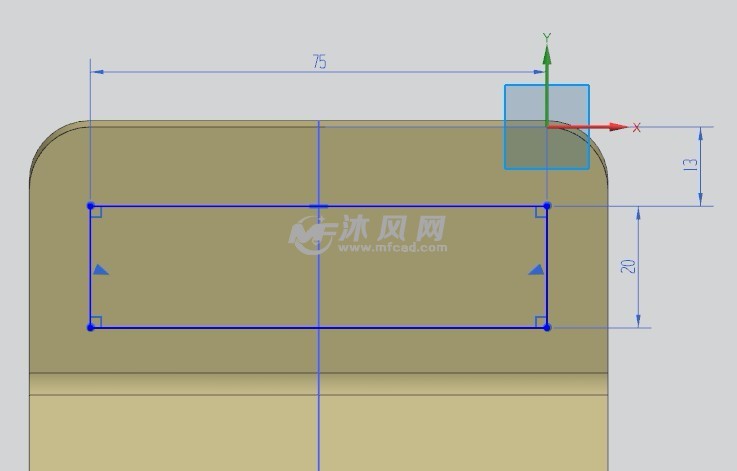

6、在实体端面进行拉伸操作,草图参数如下。

7、拉伸参数如下。

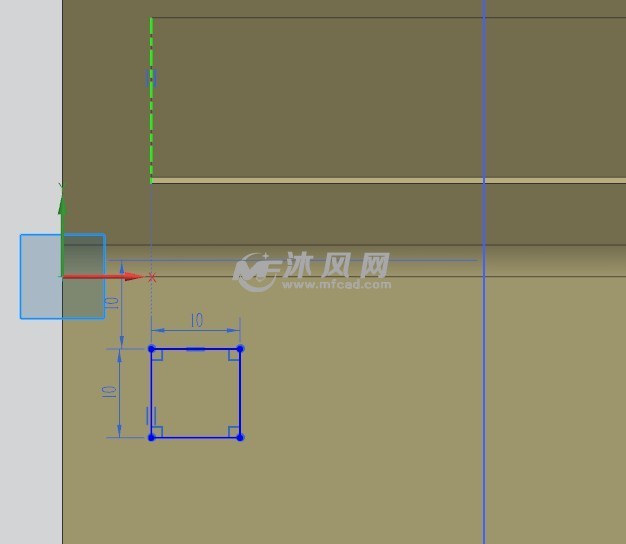

8、在实体端面进行拉伸操作,草图参数如下。

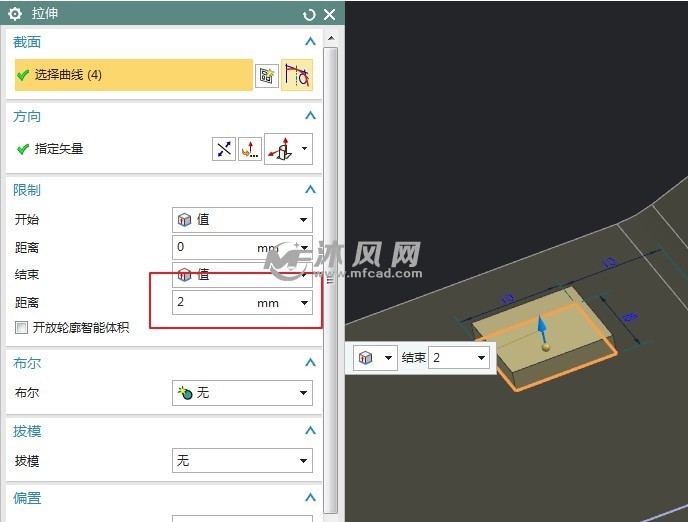

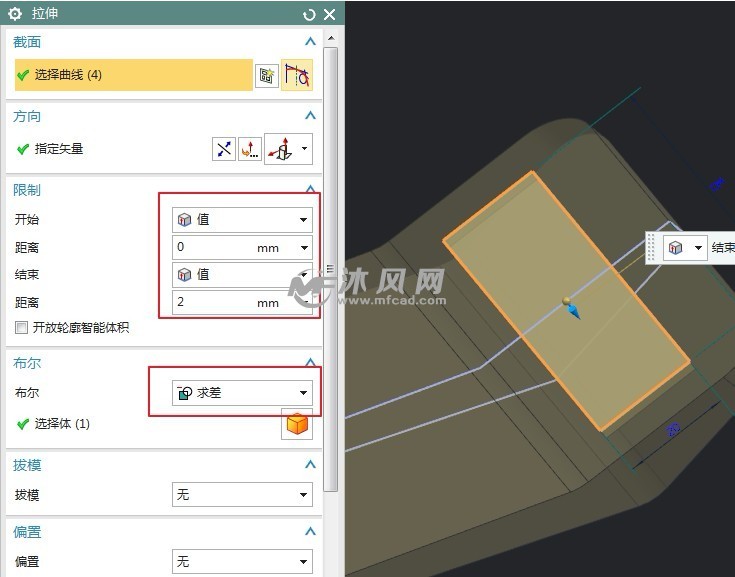

9、拉伸参数如下。

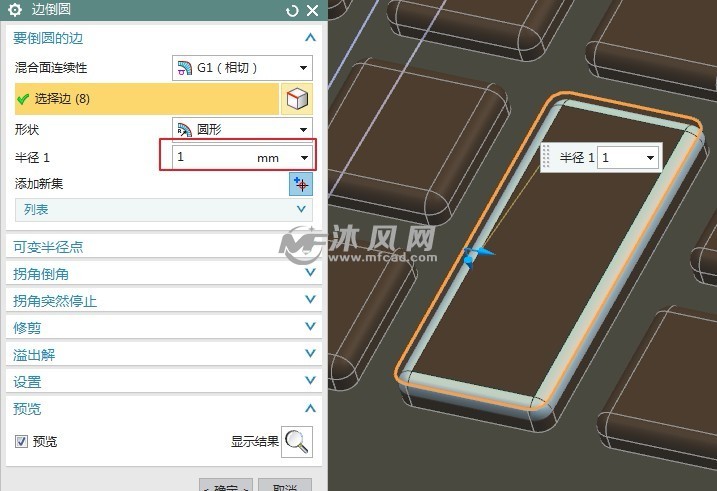

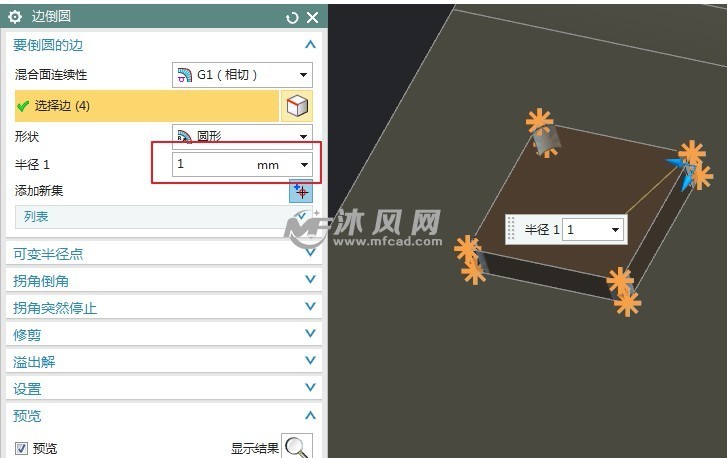

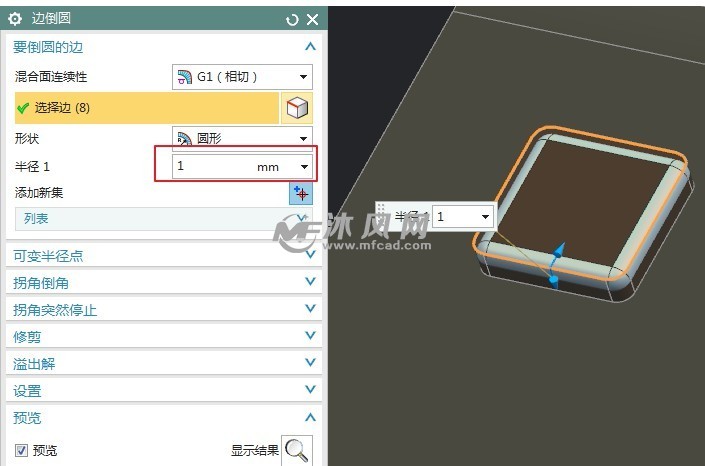

10、使用边倒圆命令,进行倒圆角操作。

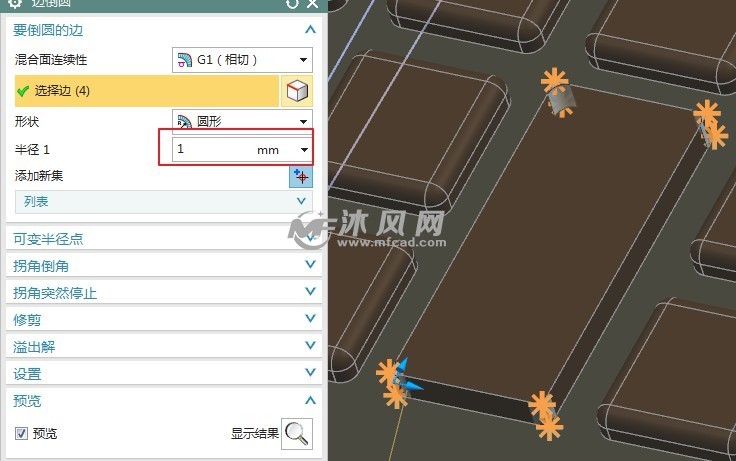

11、使用边倒圆命令,进行倒圆角操作。

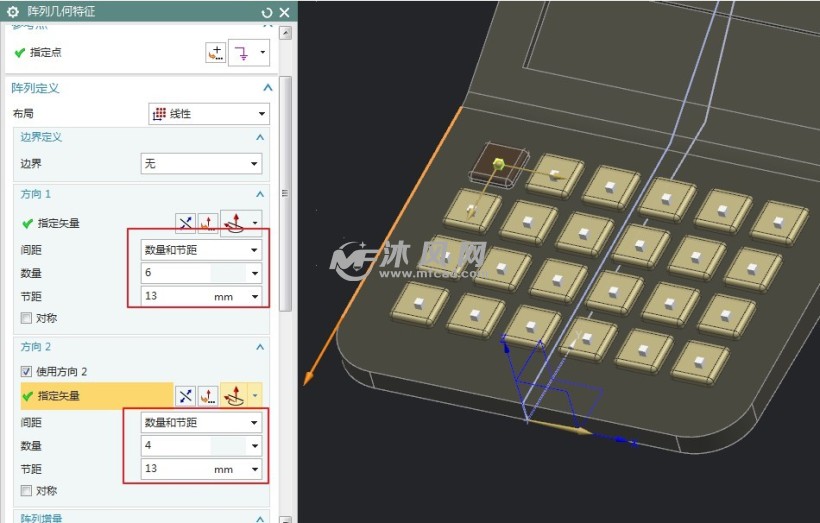

12、使用阵列几何特征命令,进行线性阵列操作。

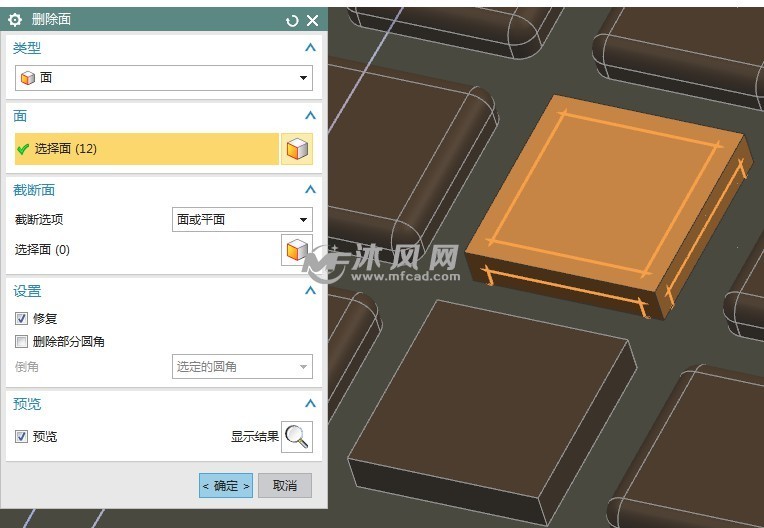

13、使用删除面命令,进行面的删除操作。

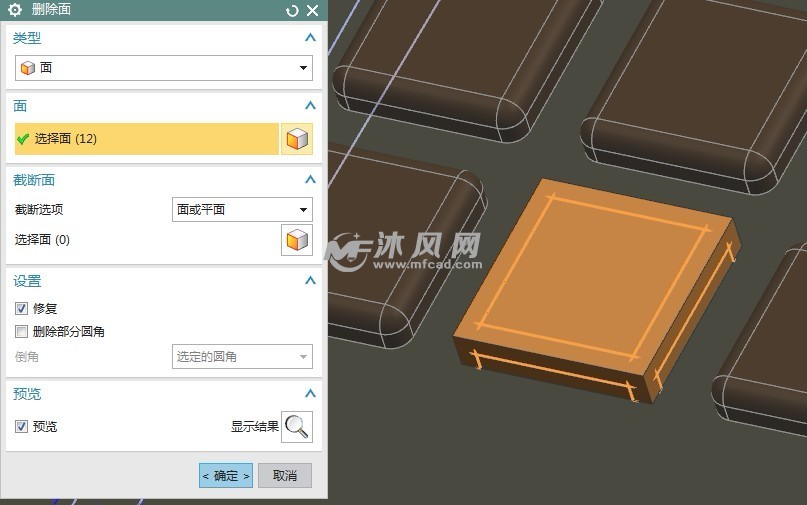

14、使用删除面命令,进行面的删除操作。

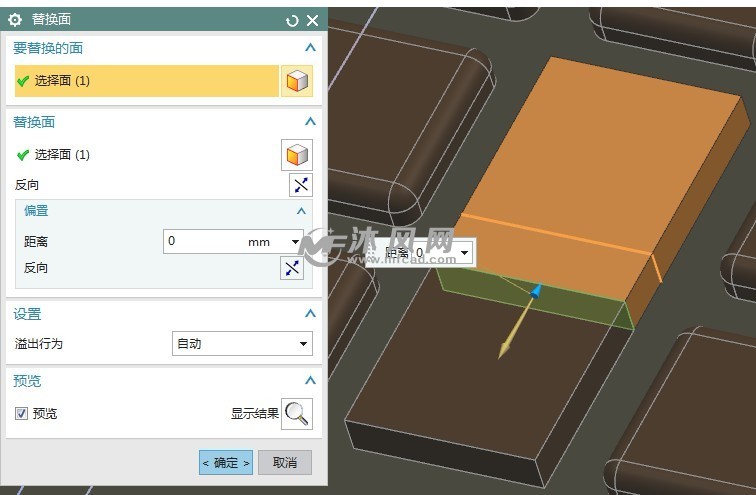

15、使用替换面命令,进行面的替换操作。

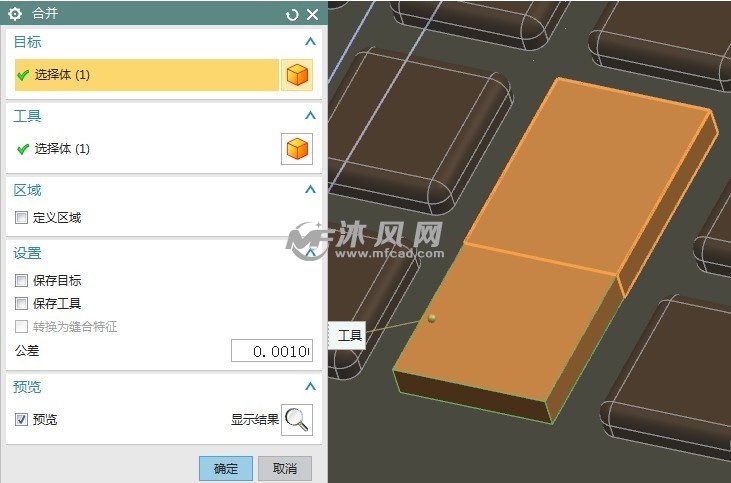

16、使用合并命令,对实体进行求和操作。

17、使用边倒圆命令,进行倒圆角操作。

18、使用边倒圆命令,进行倒圆角操作。

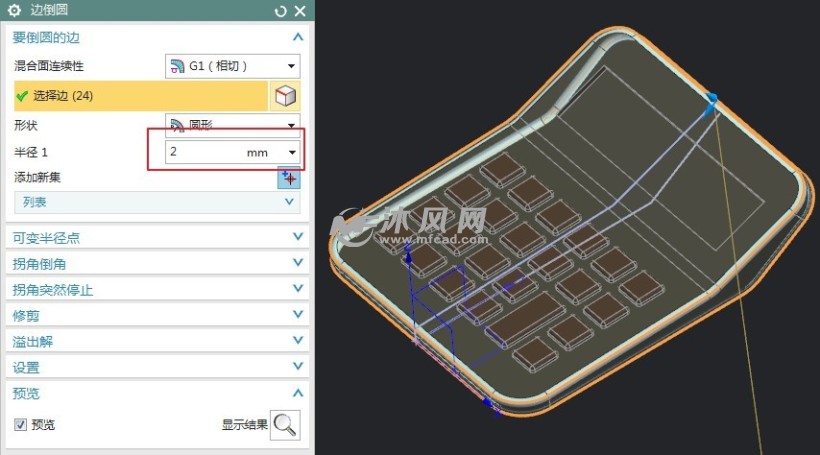

19、使用边倒圆命令,进行倒圆角操作。建模结束!
