solidworks利用TolAnalist计算装配体的尺寸链

作者:帅气的好男人   发布时间:2019-06-12 浏览:163 所需积分: 免费

概述:

本教程讲诉了如何利用TolAnalist计算装配体的尺寸链的过程并将结果导出为Excel文件,也简单的讲诉了三维标准,适合有一定基础的人学习。

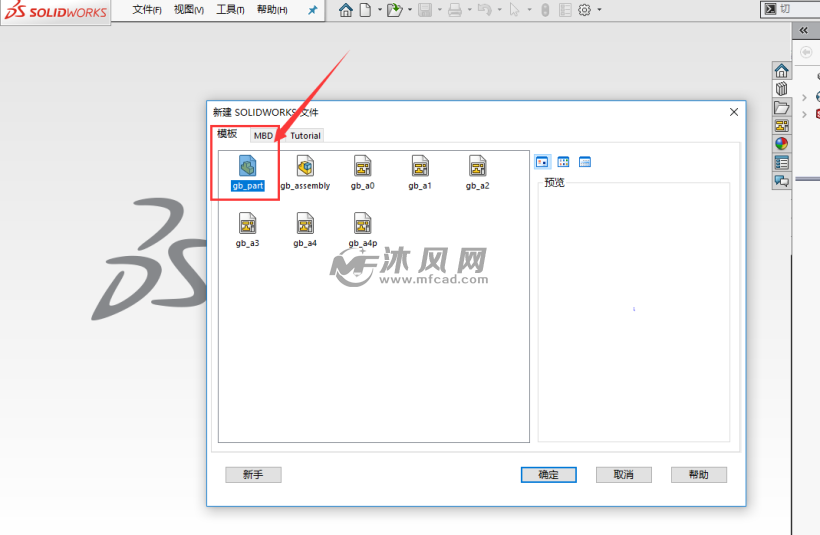

1、我们先新建一个零件。

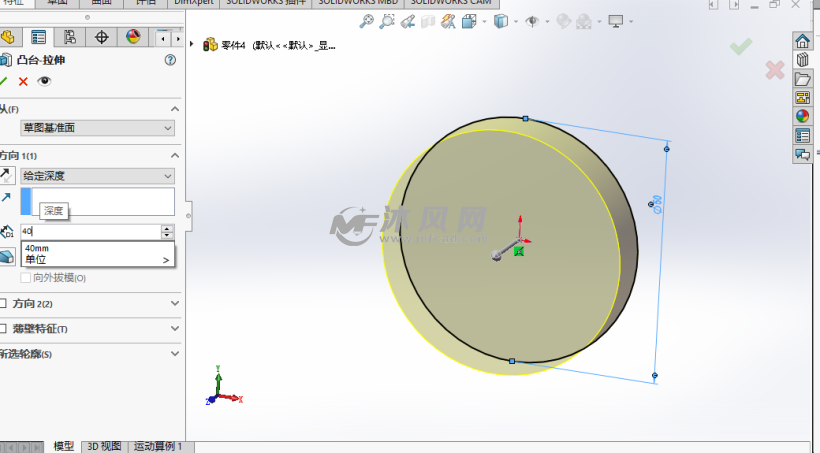

2、绘制一个直径为50,高度为40的凸台。

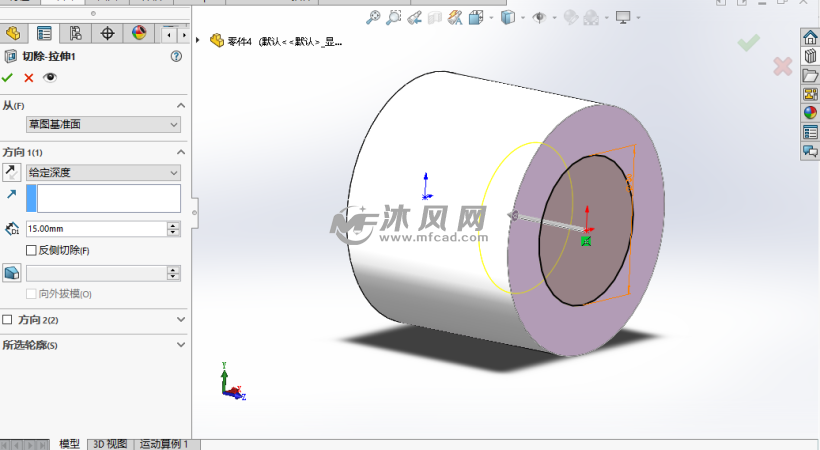

3、再切除一个直径为30,深度为15的孔。

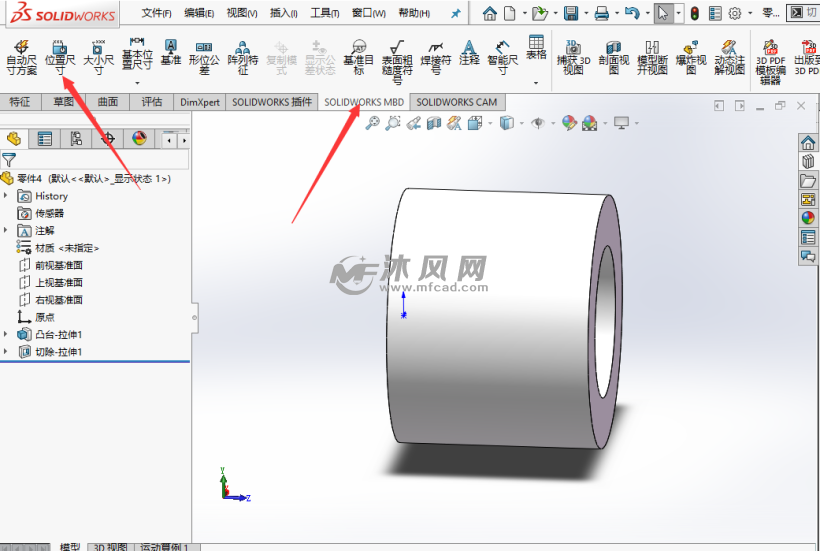

4、再打开MBD

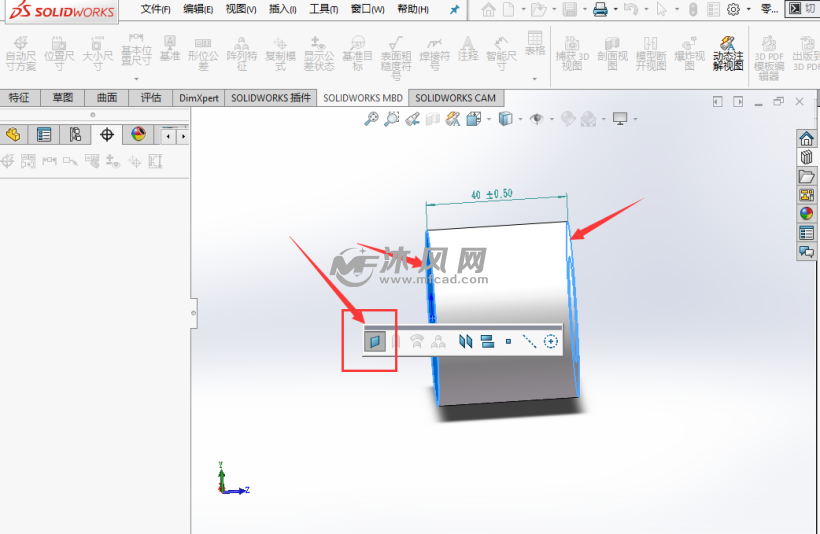

5、点击平面标准,选择左右2个平面。

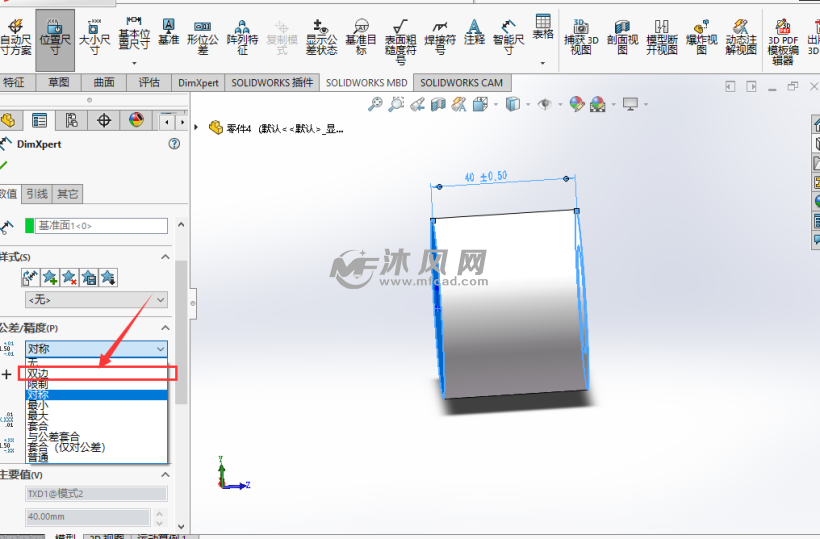

6、我们可以点击尺寸,再公差中选择双边。

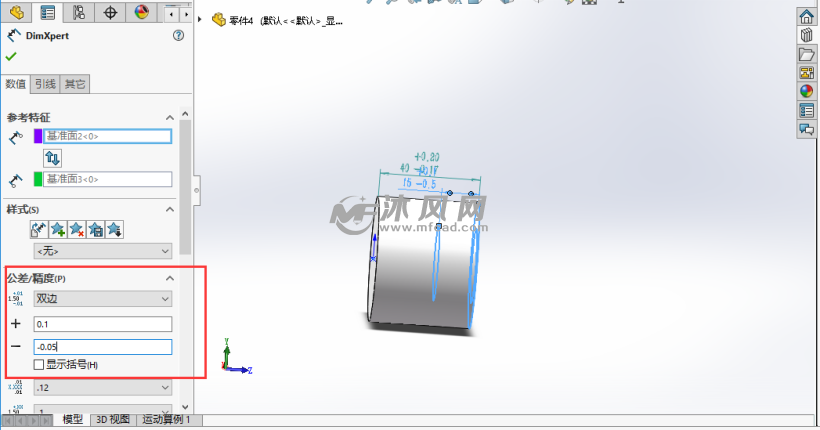

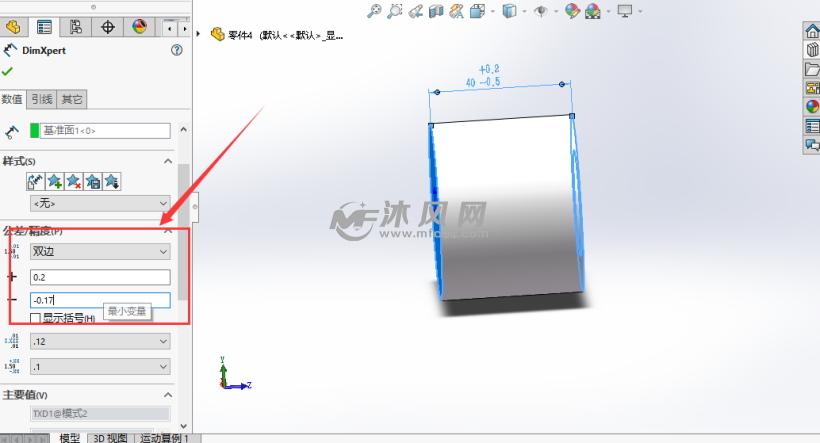

7、输入如下参数,可以看到尺寸已经标好。

8、再选择标准孔的位置尺寸。

9、输入如下参数。

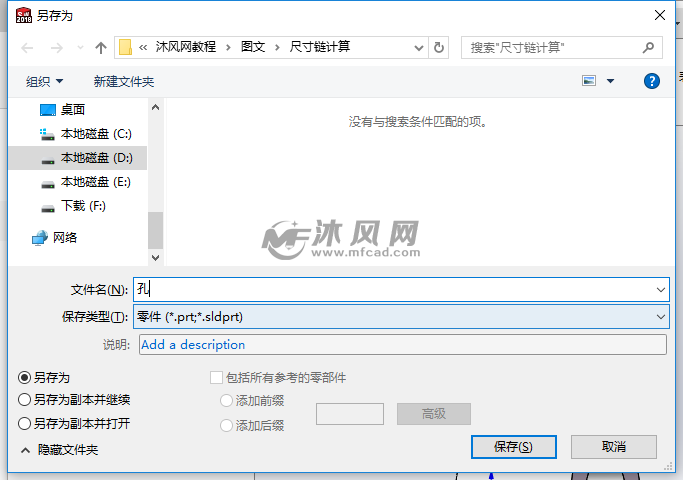

10、完成后点击保存为空即可。

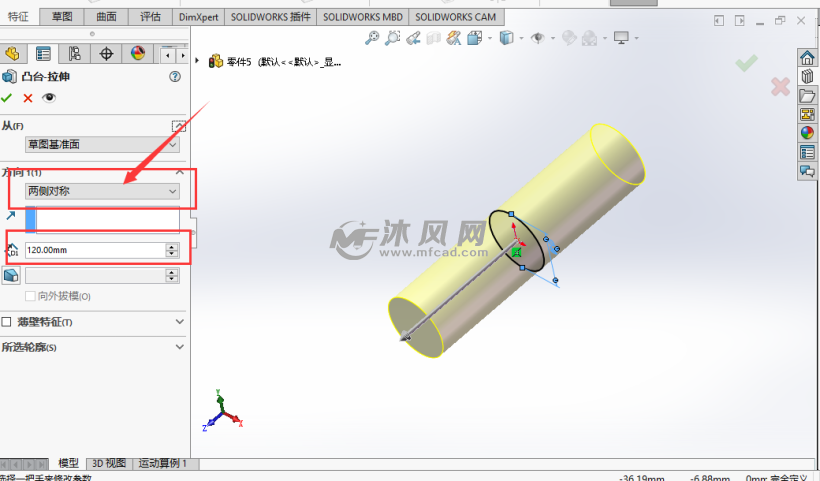

11、再新建一个直径为30,长度为120的轴。

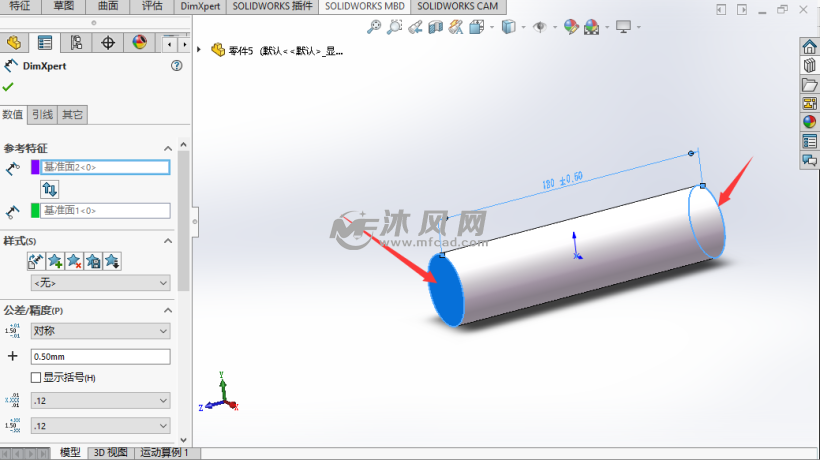

12、标准如下尺寸。

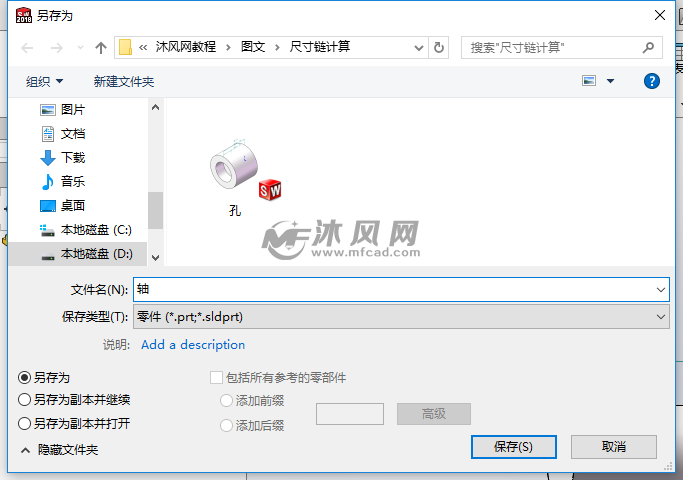

13、保存为轴。

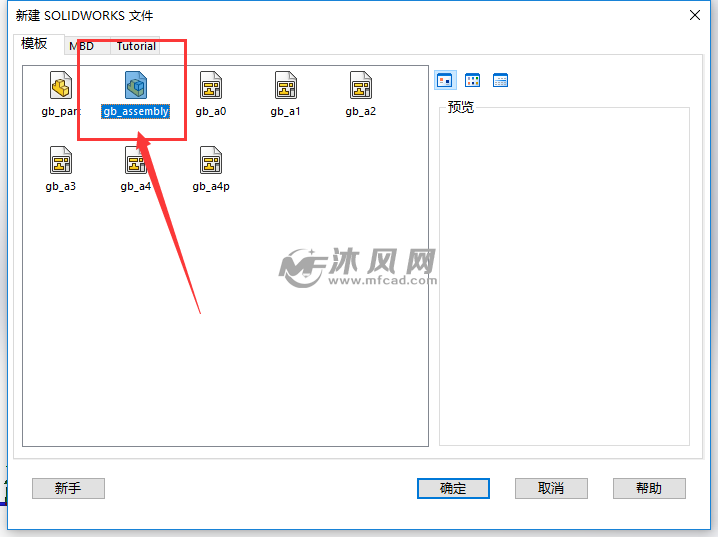

14、然后我们新建一个装配体。

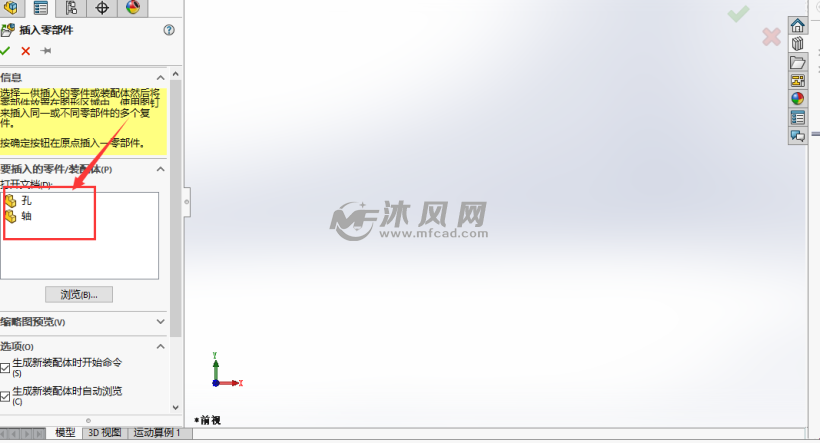

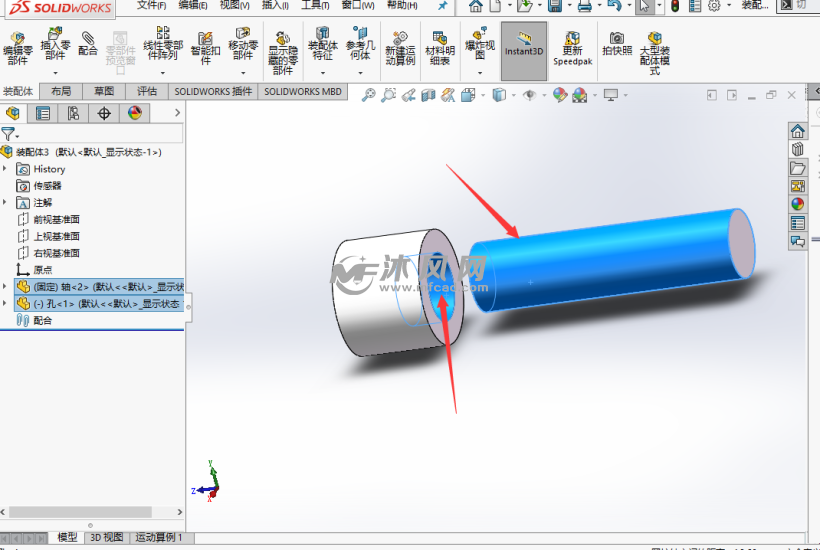

15、将空和轴拖进来。

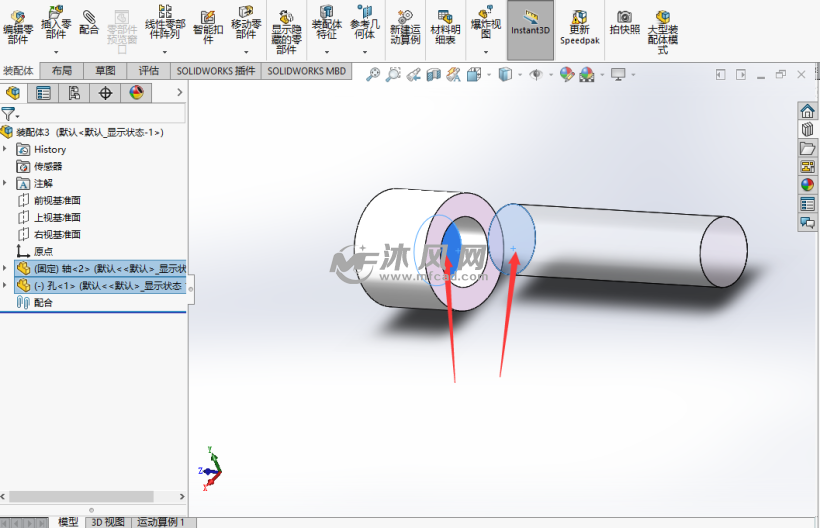

16、选择轴的外表面和孔做一个同轴配合。

17、选择轴的左端面和孔的左端面做一个重合。

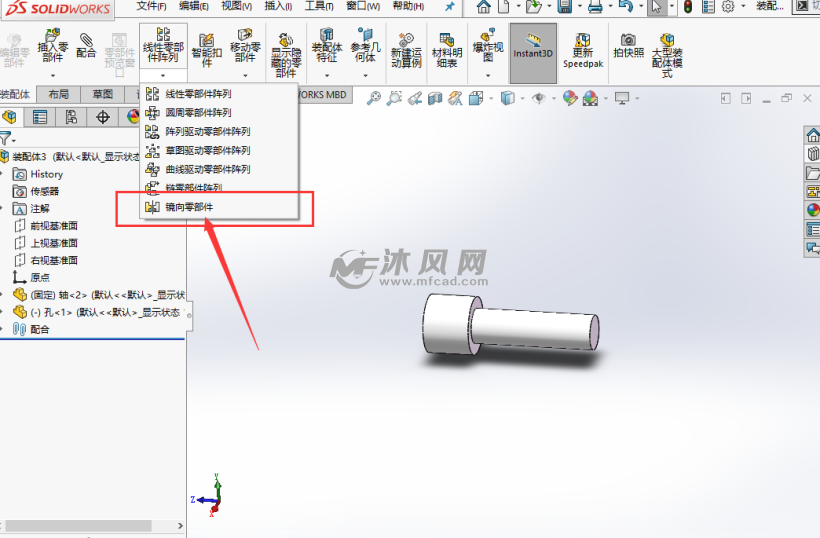

18、再选择镜像零部件。

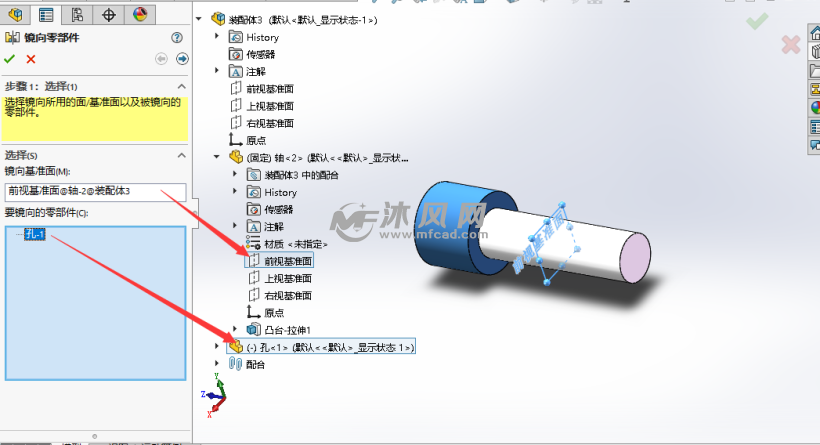

19、选择轴的前视基准面作为镜像面,镜像孔零件。

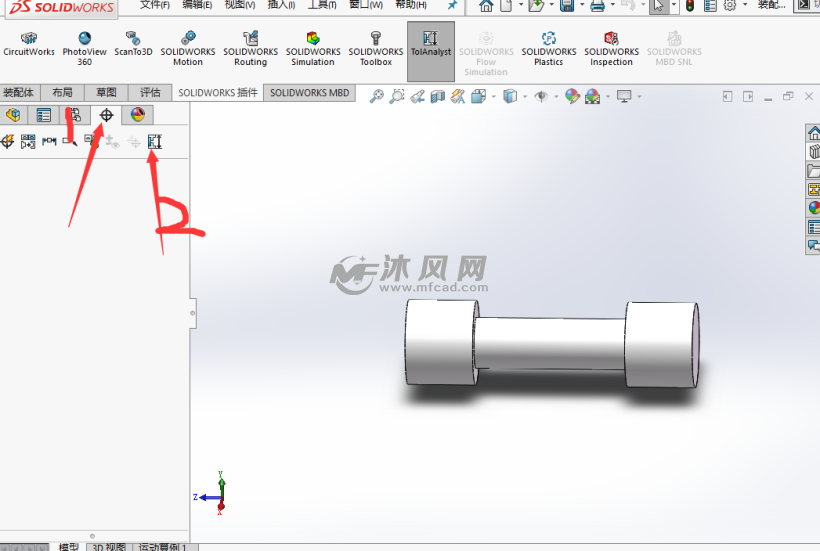

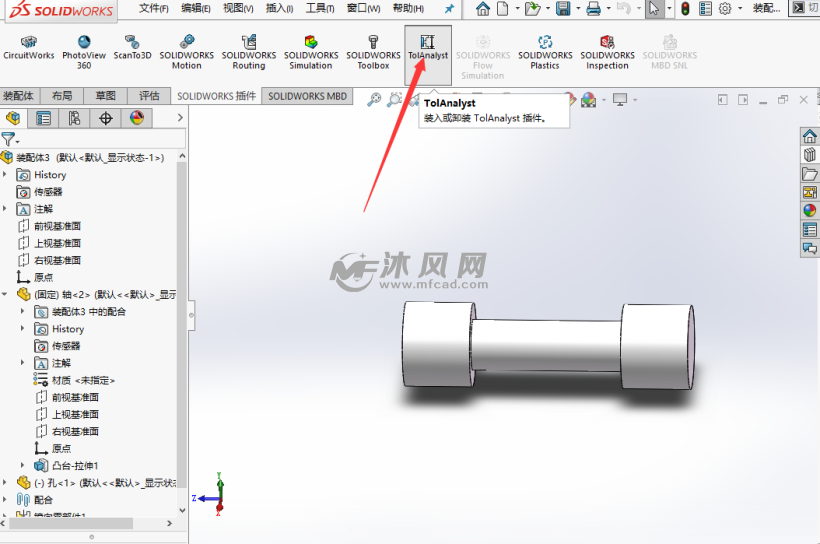

20、完成后选择TolAnalist插件。

21、按箭头选择工具。

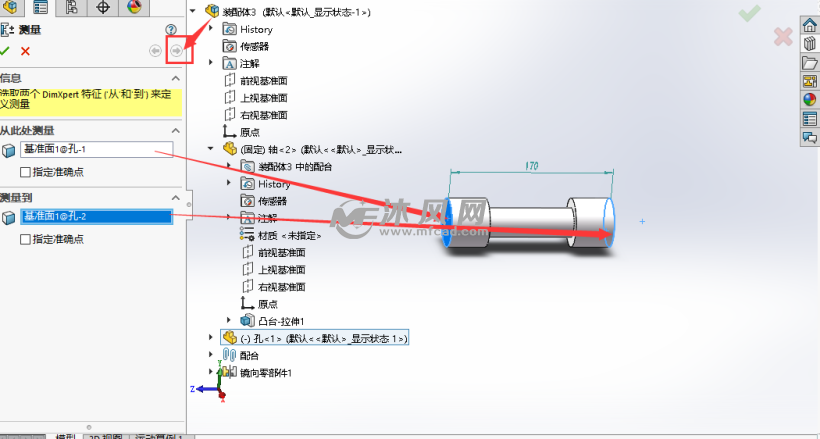

22、我们选择装配体的左右端面为起始面和结束面。然后点击下一步。

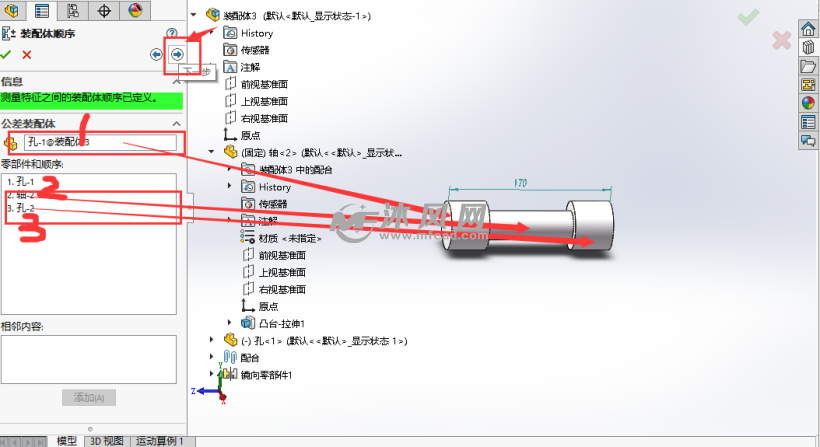

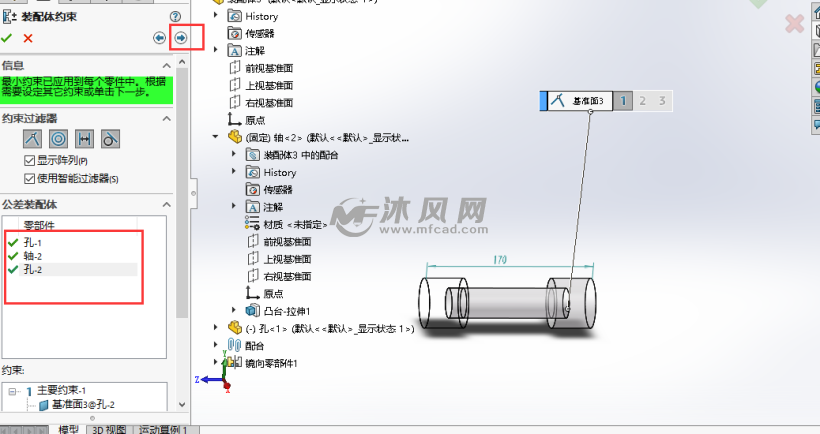

23、要按顺序选择3个零件。点击下一步。

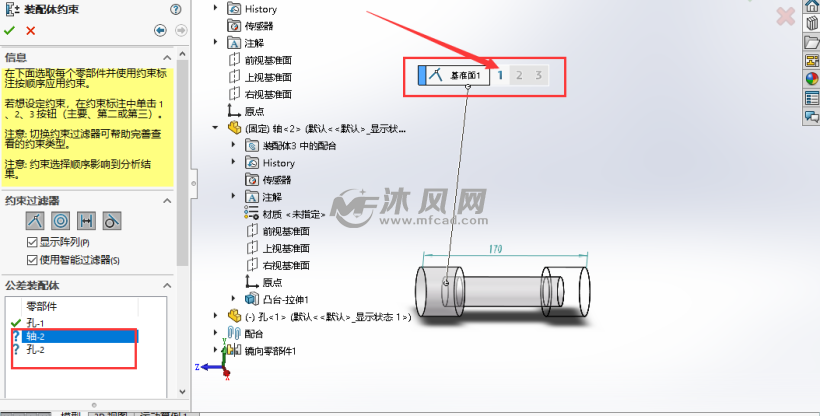

24、选择有问好的零部件,选择配合面。

25、同样选择配合面。点击下一步。

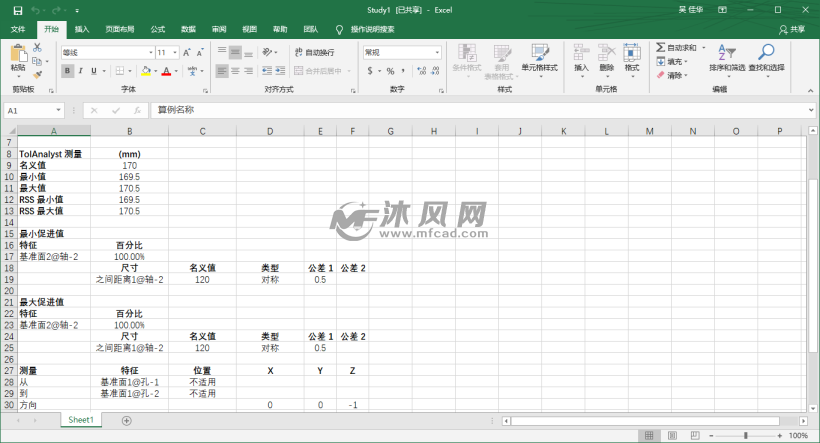

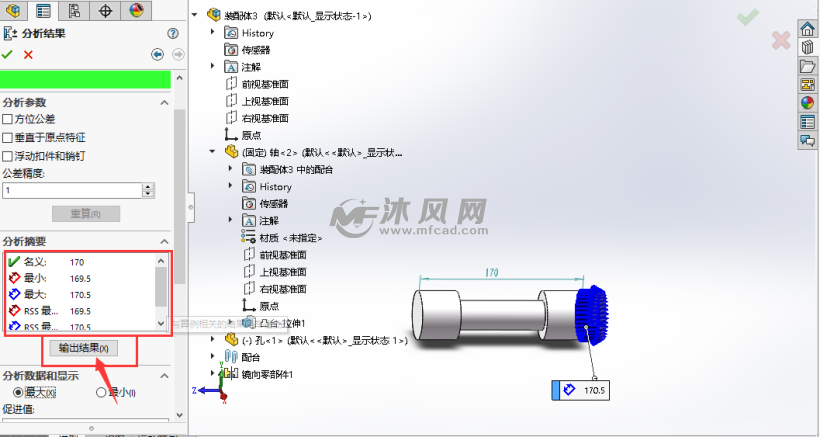

26、我们可以看到结果已经出来了,可以看他的最大最小尺寸,同样,我们可以将它输出为Excel文件。

27、保存后文件如下。
