solidworks彩虹环曲面搭建教程

作者:丁适鑫   发布时间:2019-05-26 浏览:213 所需积分: 免费

丁适鑫

概述:

本次教程带来彩虹环曲面搭建教程,主要涉及知识面:曲面扫描、空间认知,欢迎阅读分享。

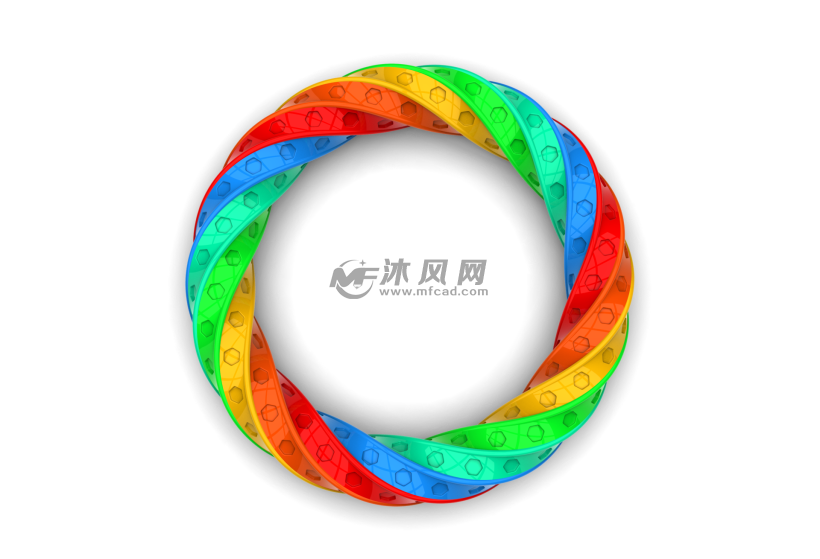

1、keyshot产品渲染效果图

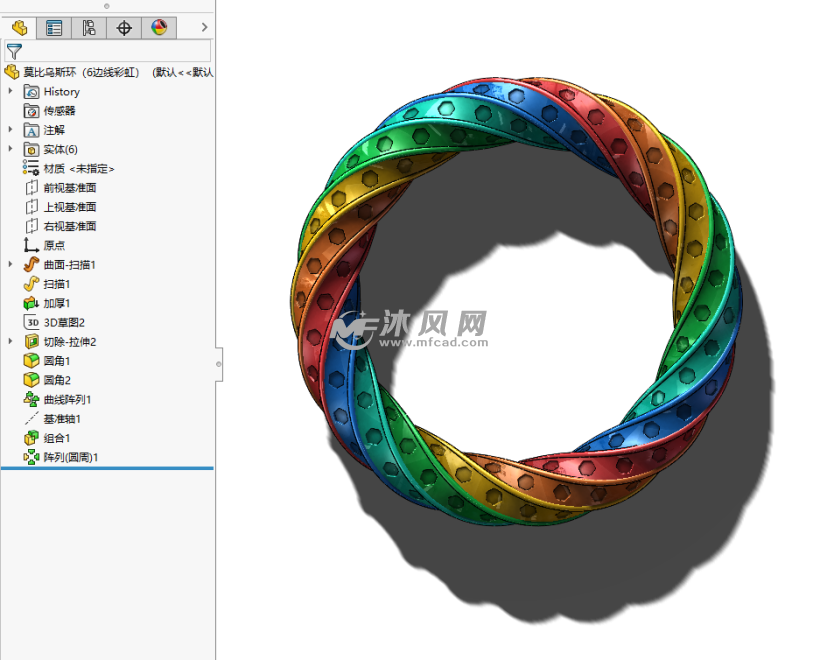

2、sw中设计树的展示

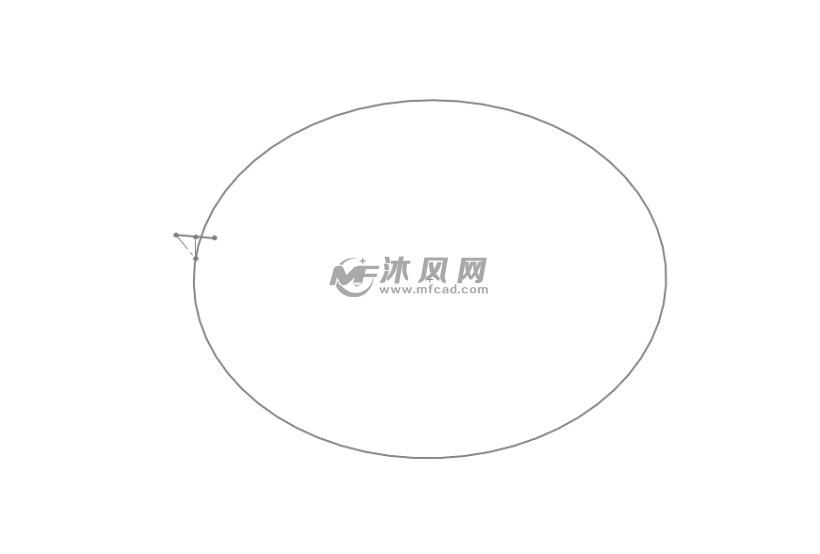

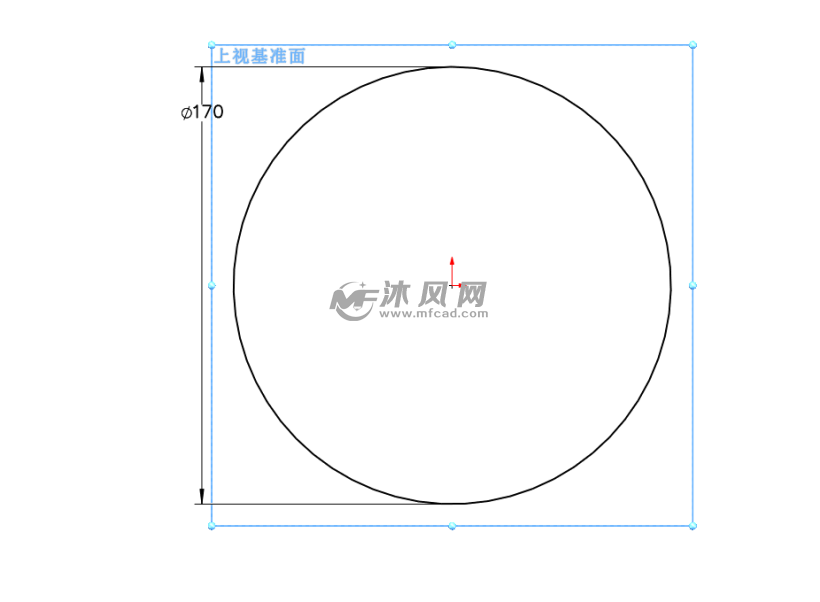

3、首先在上视基准面绘制一个直径为170的圆。

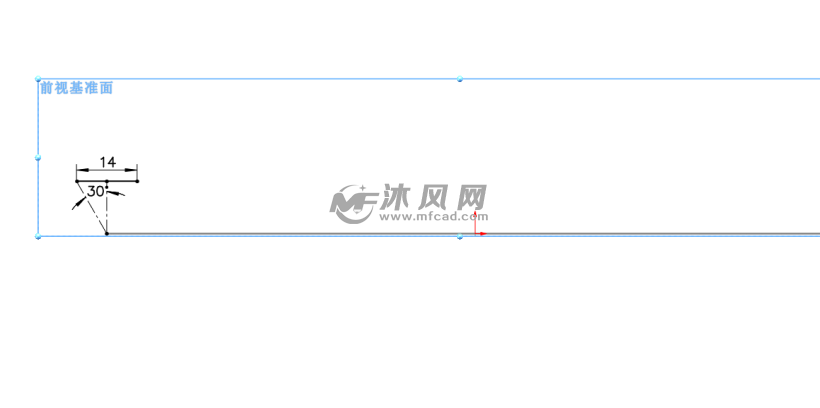

4、然后在前视基准面绘制一条直线,如图标注。

5、得到两个草图。

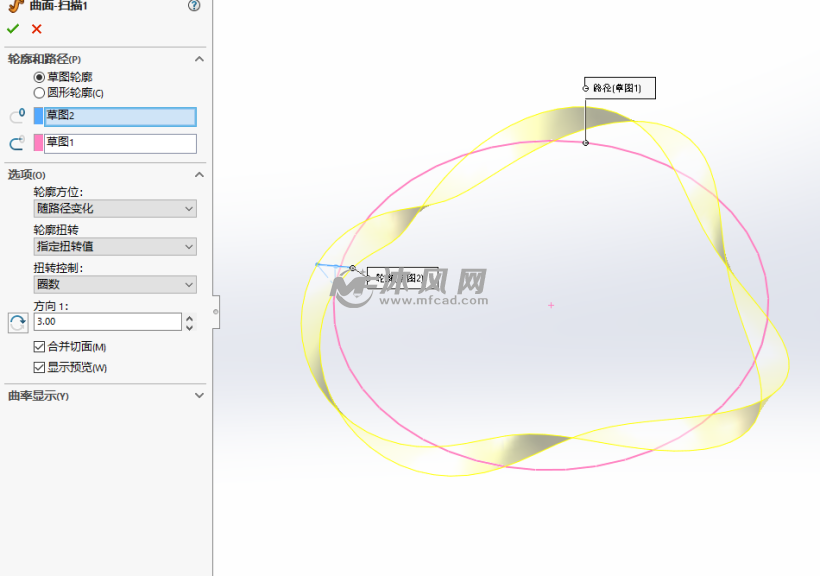

6、接着用曲面扫描,选取轮廓和路径,扭转3圈。

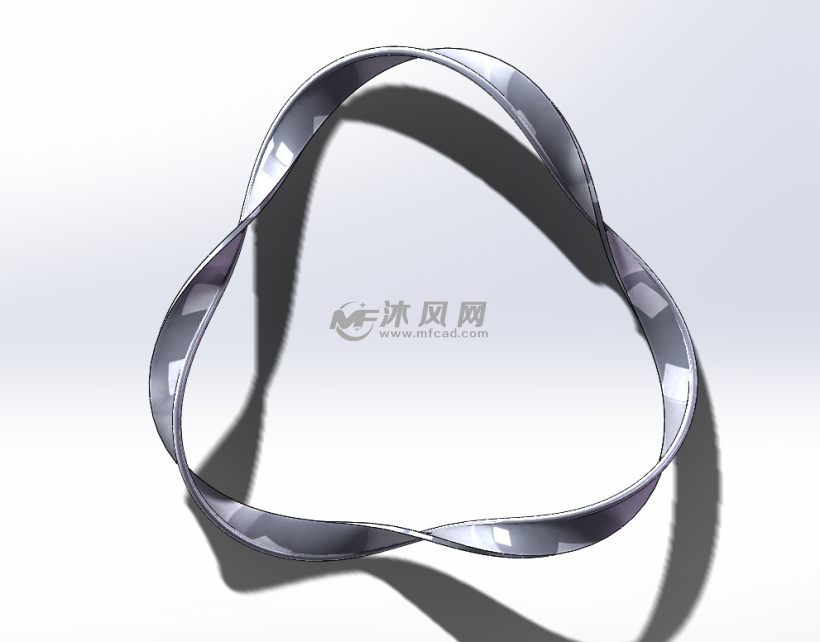

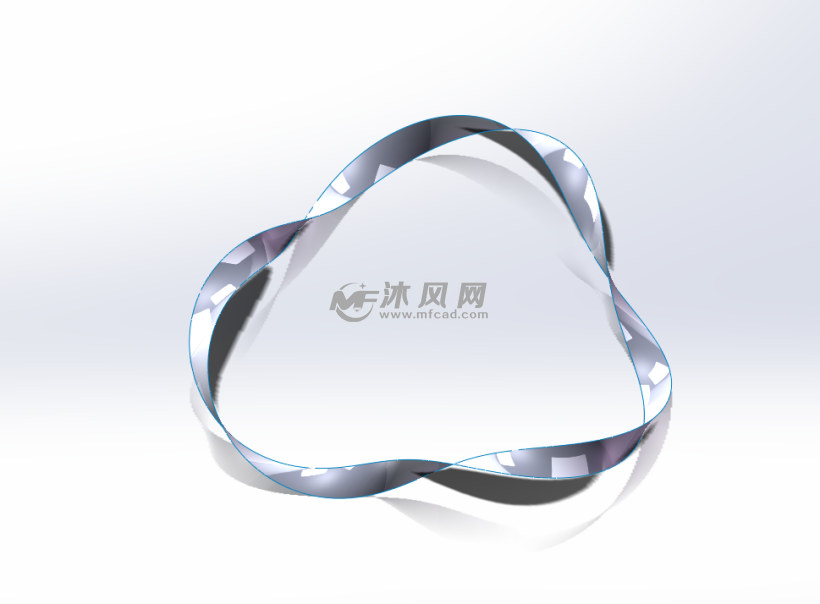

7、扫描完毕后得到了图示的曲面效果。

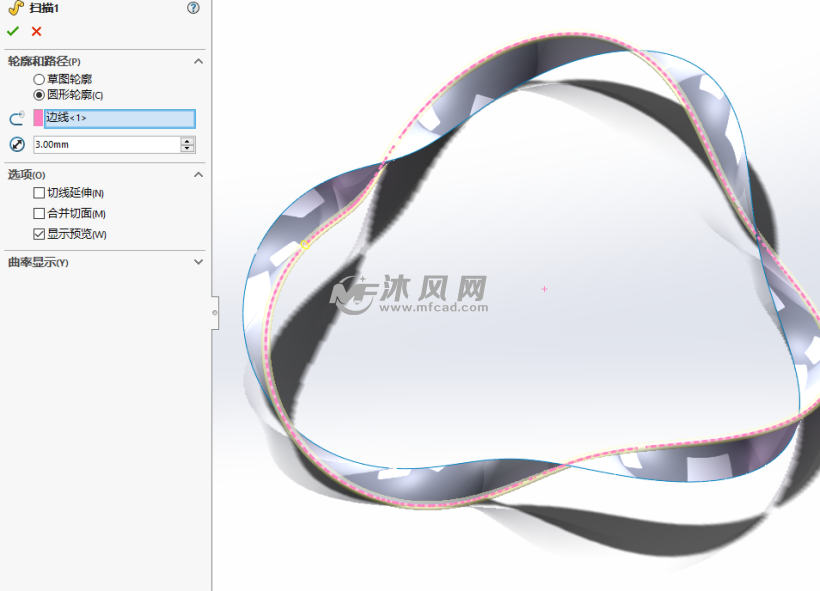

8、用实体扫描命令,选取一边缘进行扫描。

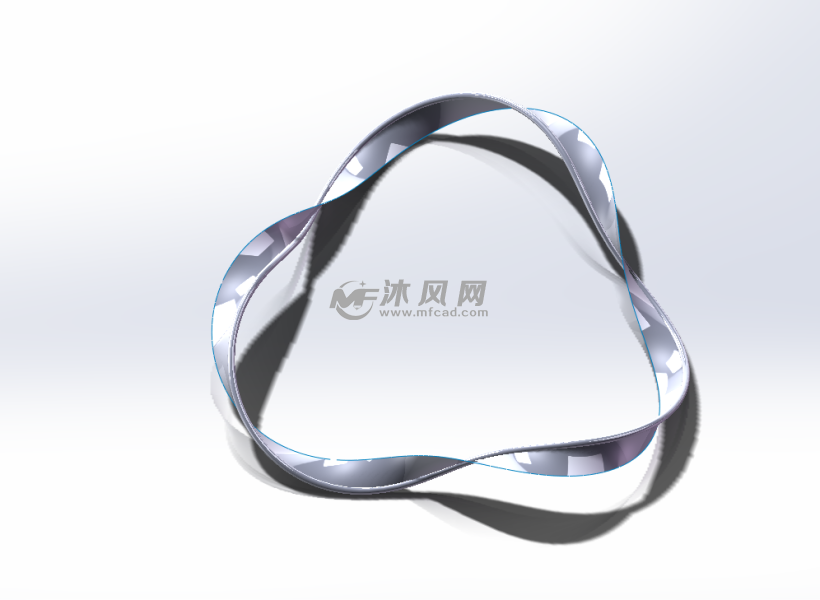

9、扫描完毕后,得到图示效果。

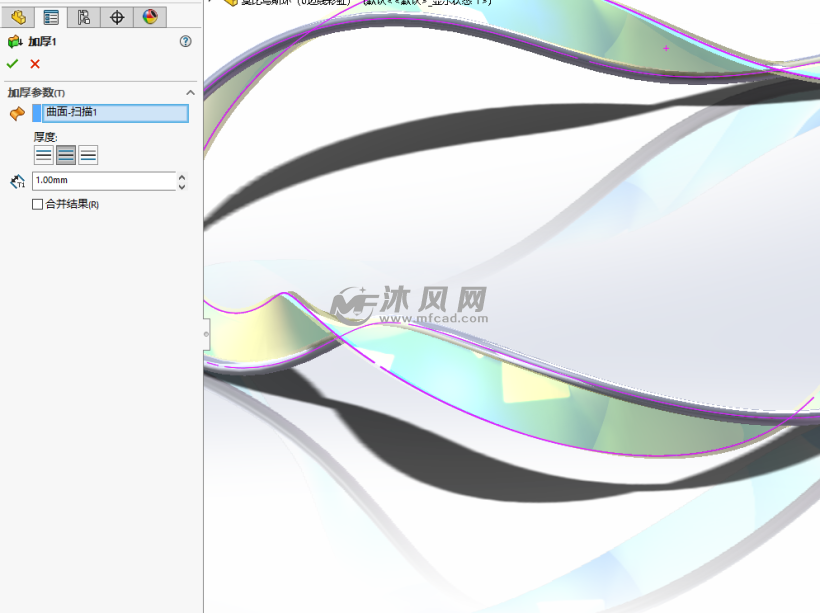

10、用加厚命令对曲面进行加厚处理,变成实体。

11、加厚后可以看到图示模型效果。

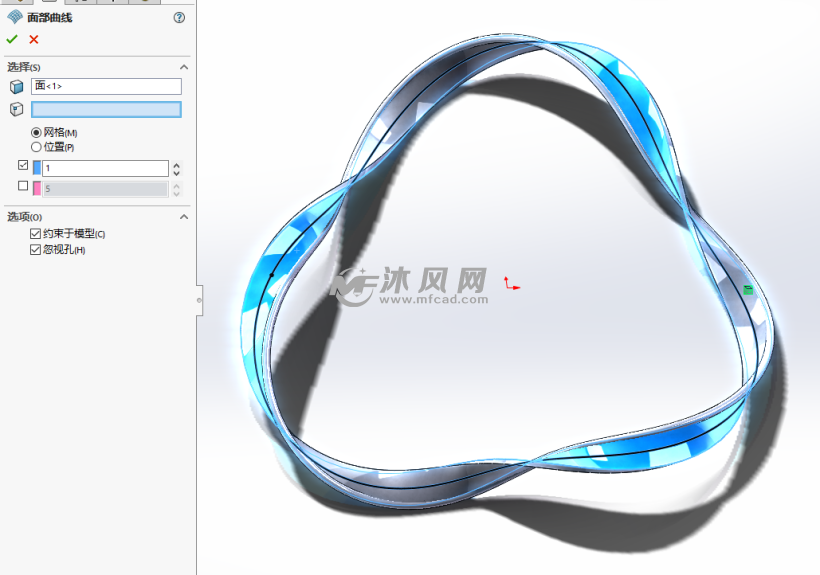

12、然后用面部曲线命令,提取图示所选面的中间线。

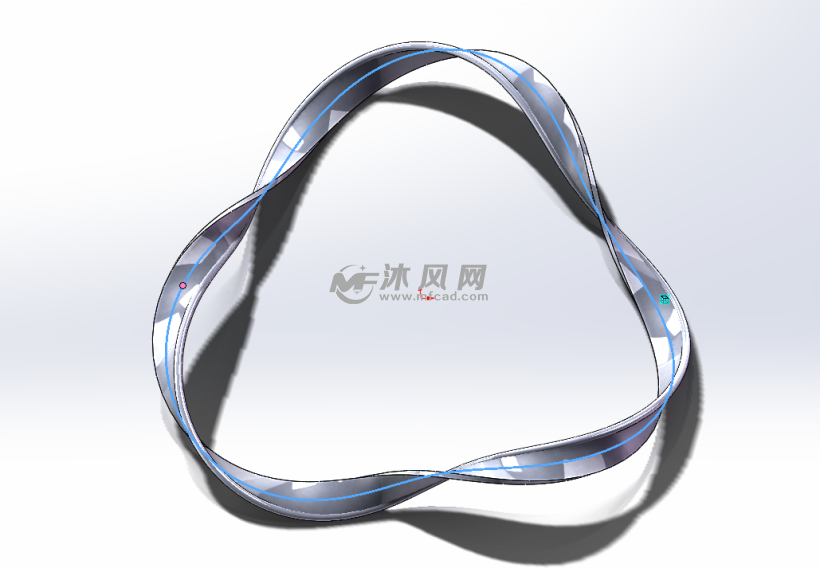

13、如此一来就得到了曲面的中间线。

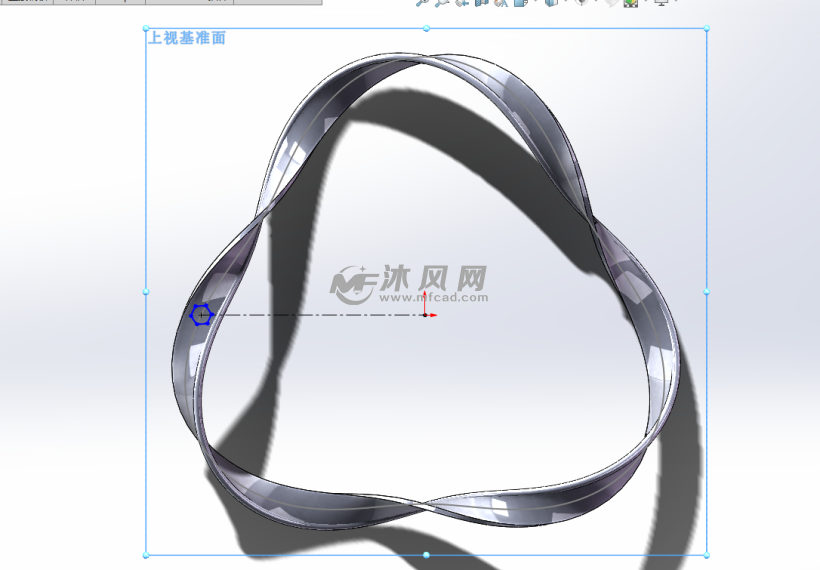

14、在上视基准面绘制一个六边形。

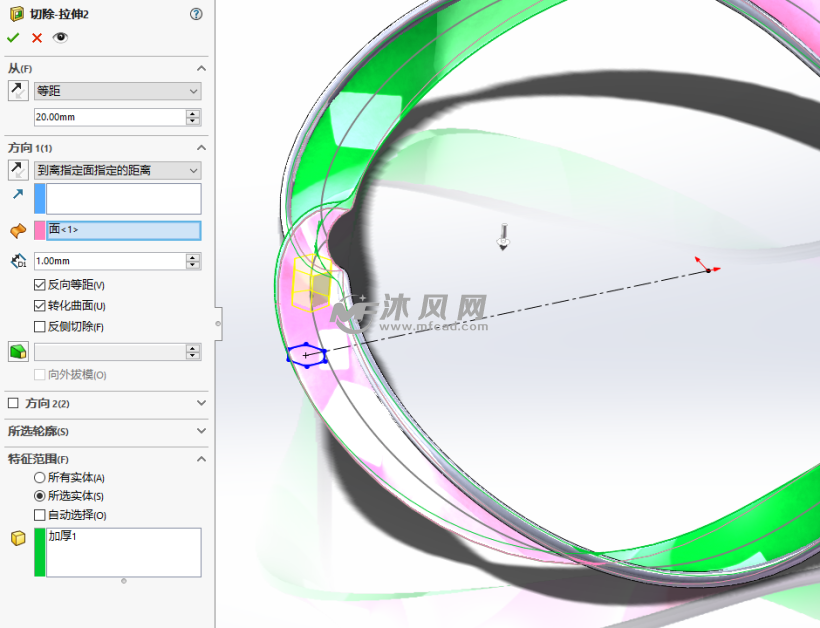

15、然后进行拉伸切除,选择到面距离切进去1mm。

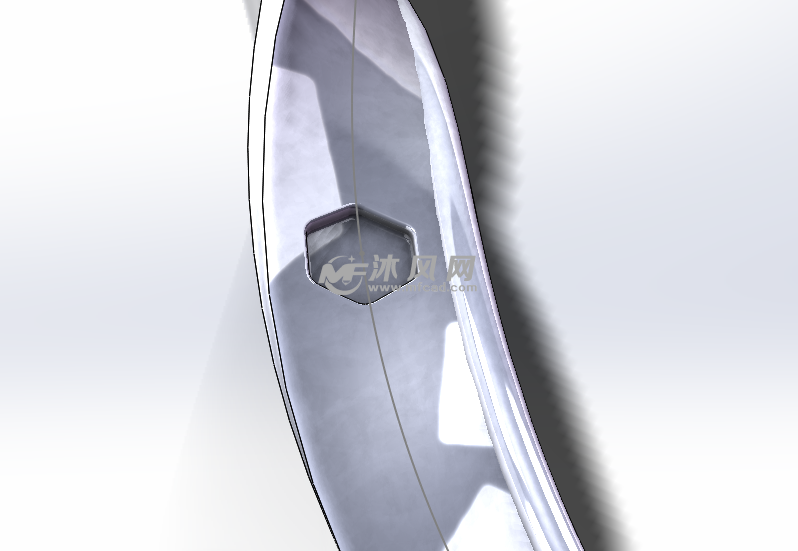

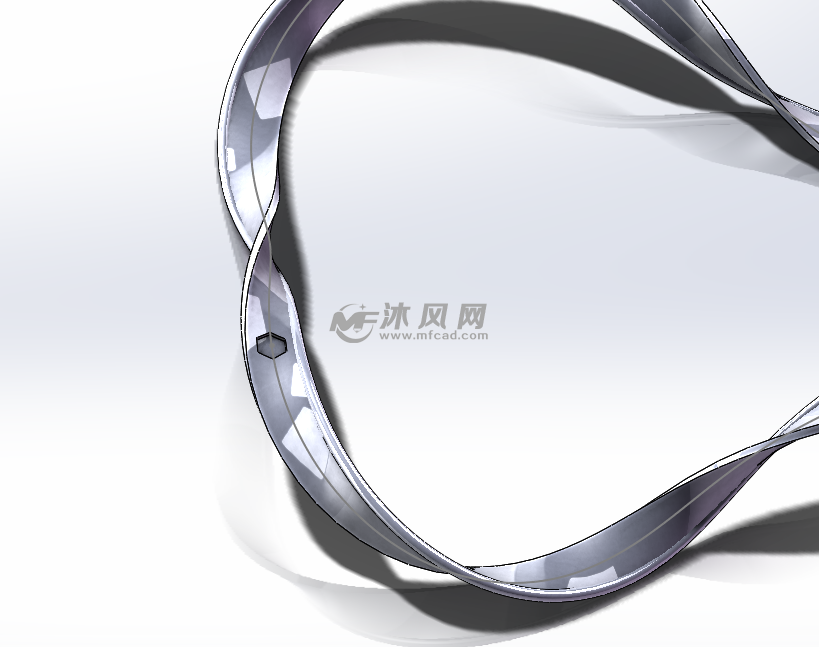

16、拉伸切除完毕后,可以看到图示凹槽效果。

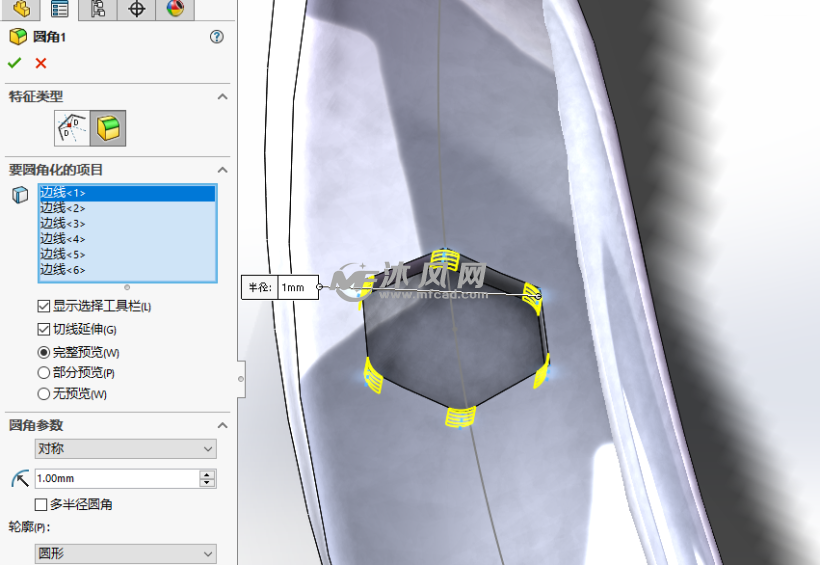

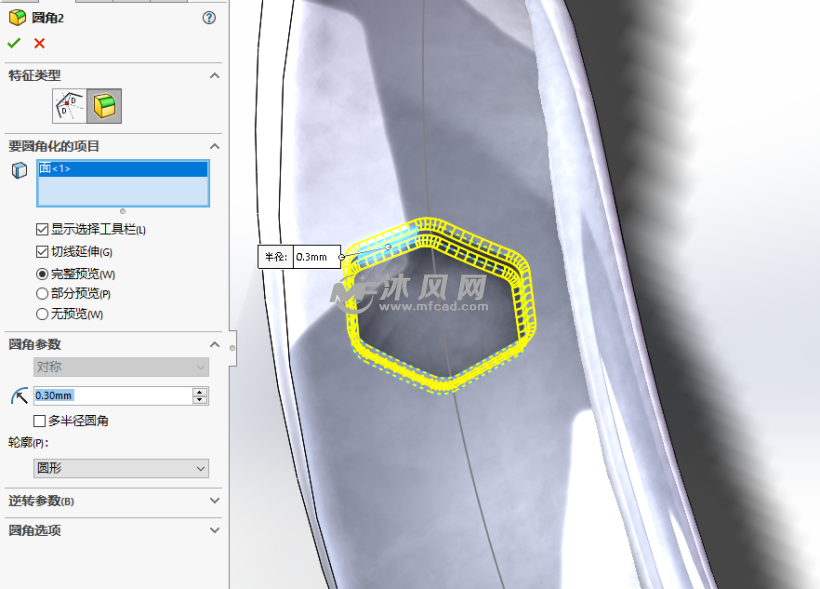

17、接着对内边线进行圆角处理。

18、外围边线同样进行圆角处理。

19、处理完毕后,得到了图示圆滑的效果。

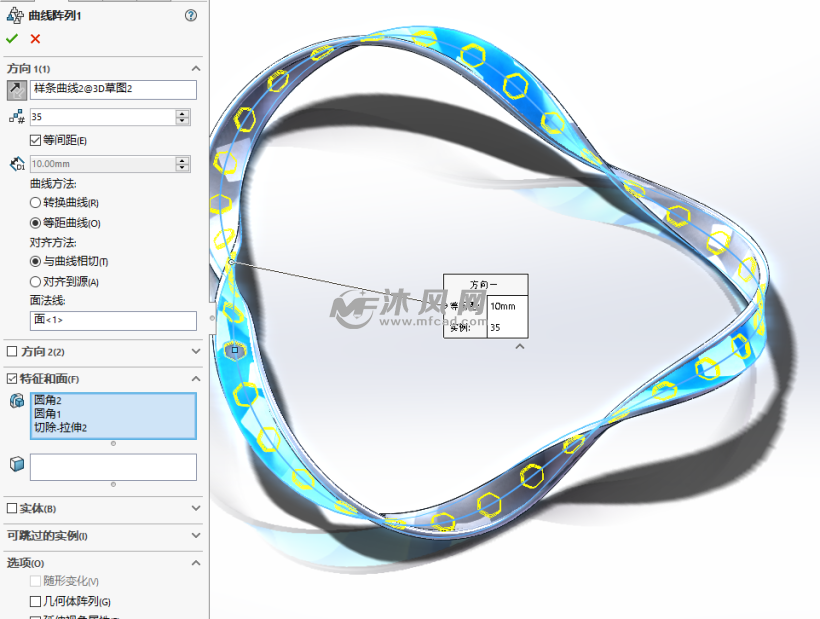

20、用曲线阵列,选取提取的中间线为参考,对凹槽特征进行阵列。

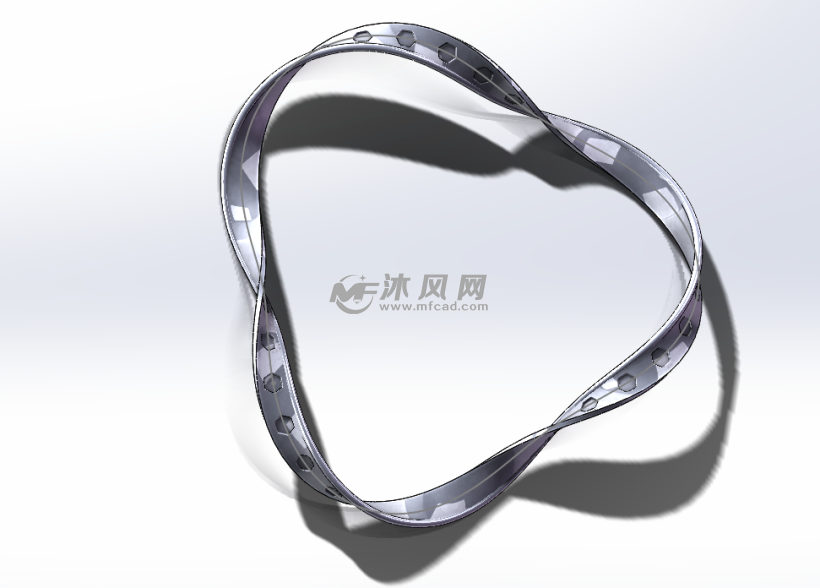

21、阵列完毕后,得到了图示的效果。

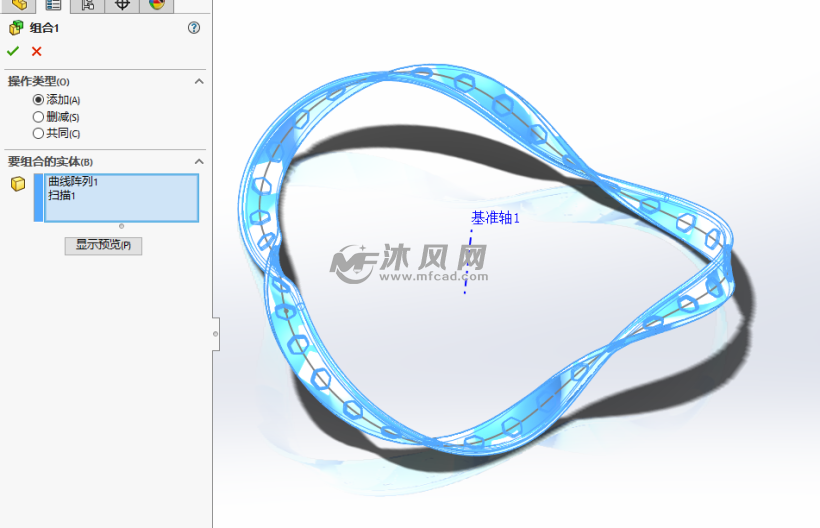

22、接下来用组合命令,对该实体和扫描实体进行合并。

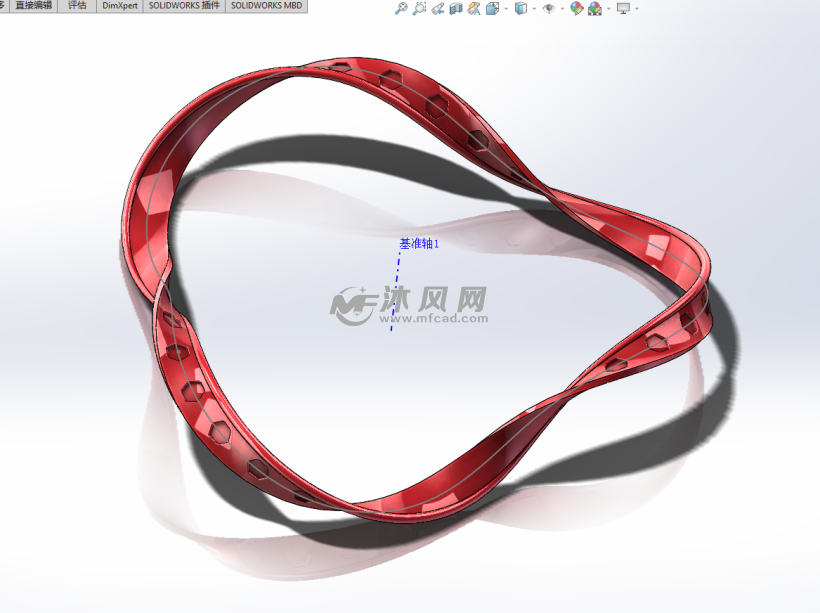

23、合并之后,生成新的实体,可以对其进行上色处理。

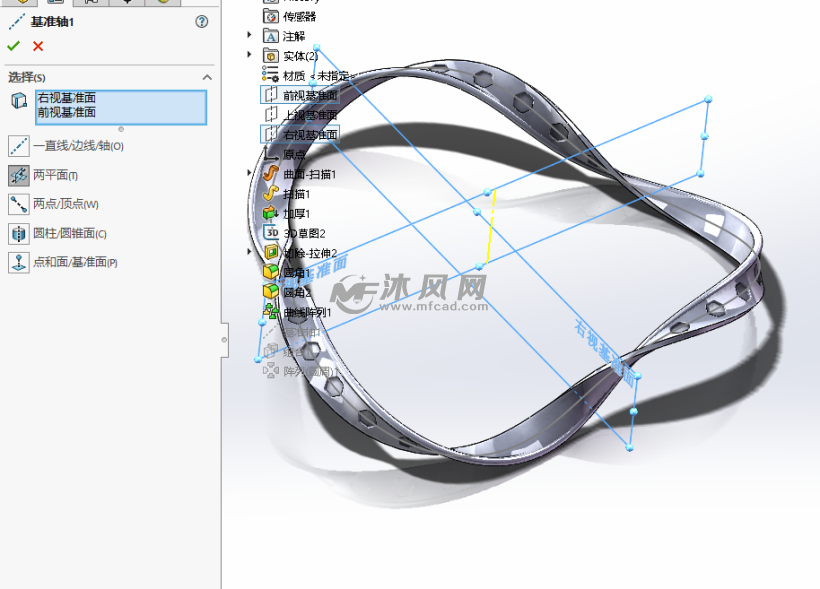

24、然后用图示两个基准面交叉生成轴。

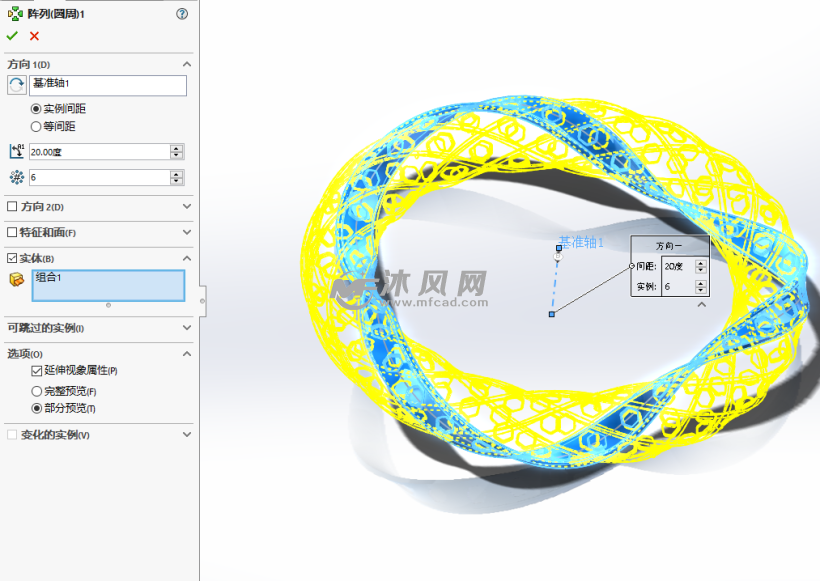

25、用该轴来进行圆周阵列,20°*6个。

26、阵列完毕后,我们对每个实体进行单独上色。

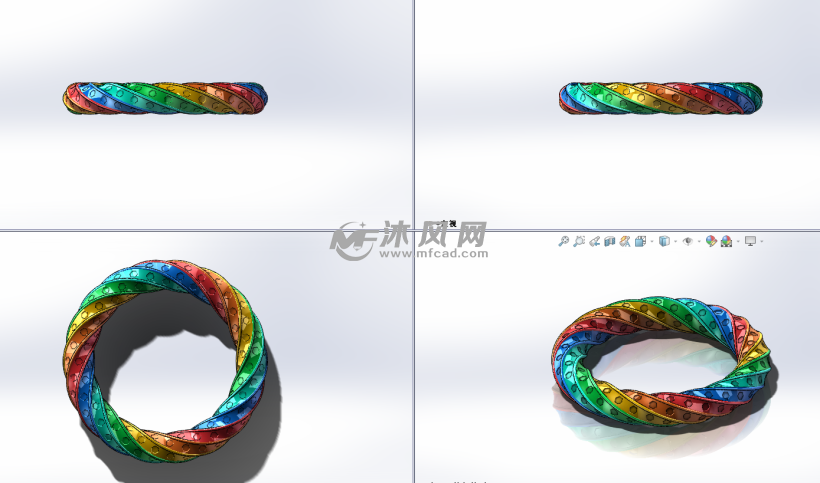

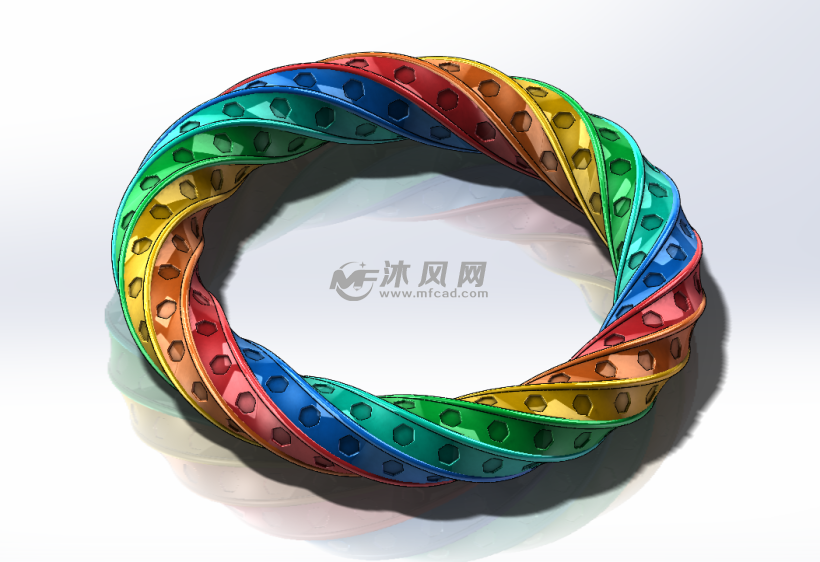

27、如此一来就得到了我们模型的最终效果,6种颜色。

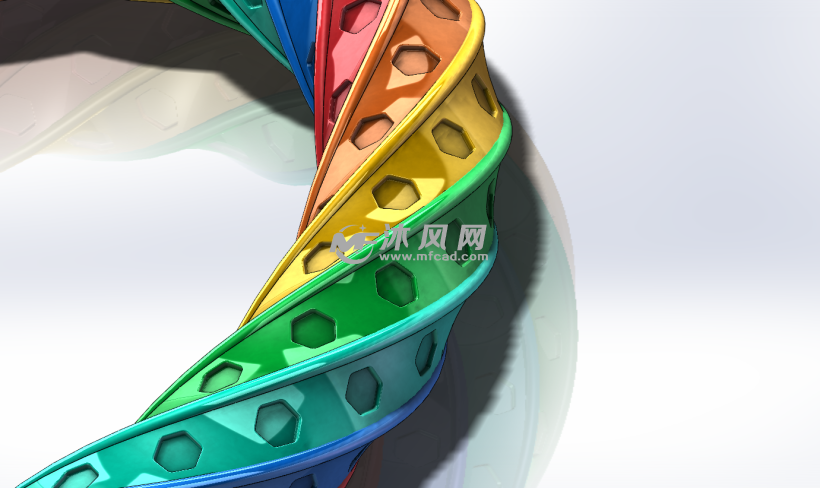

28、我们可以放大看看局部细节,很好的处理方式,感谢阅读。
