solidworks快速生成多装备零件

作者:英俊的好男人   发布时刻:2019-06-02 阅读:389 所需积分: 免费

概述:

本教程讲诉了solidworks2015怎么用规划表快速生成多装备零件。

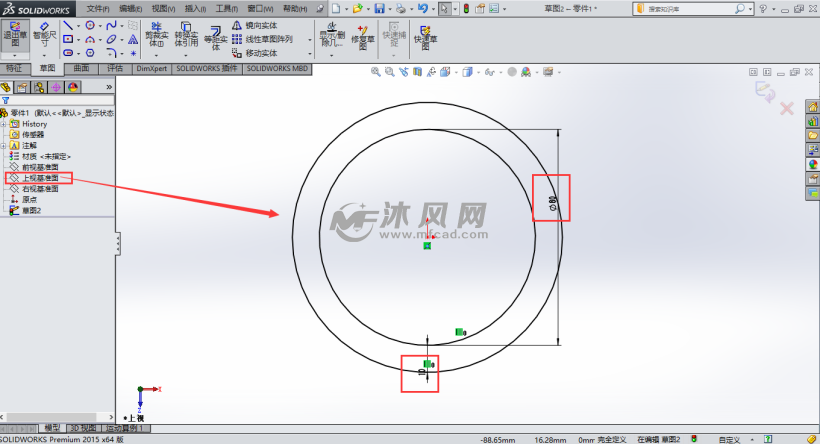

1、挑选上视基准面制造如下草图,注意外圆运用等距实体指令。

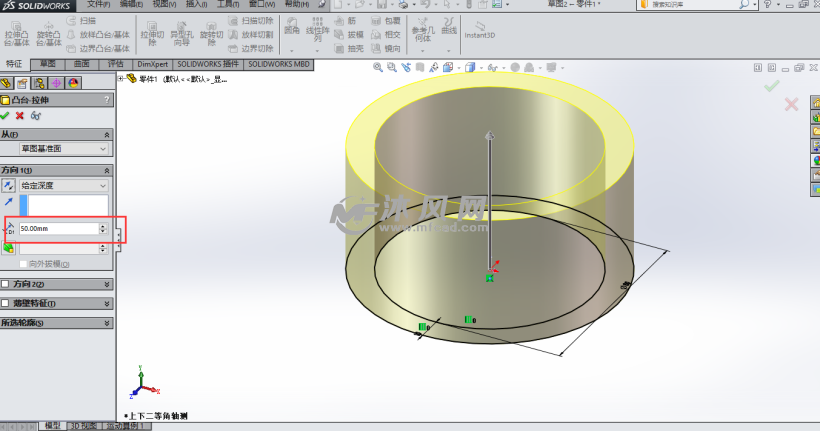

2、对草图进行拉伸。

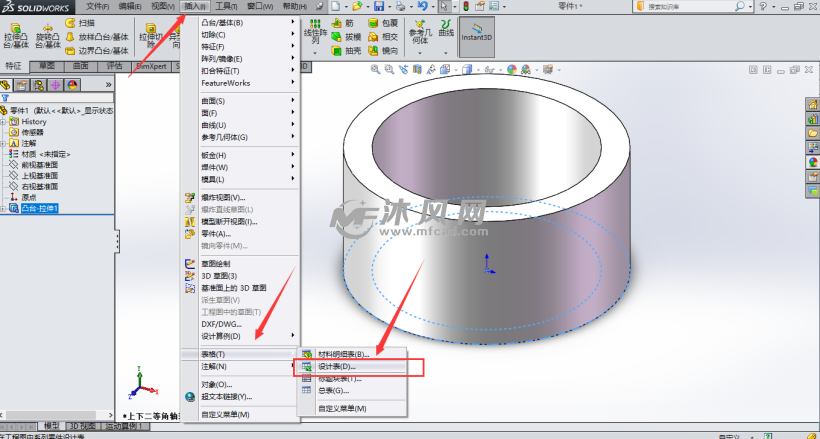

3、顺次点击刺进、表格、规划表。

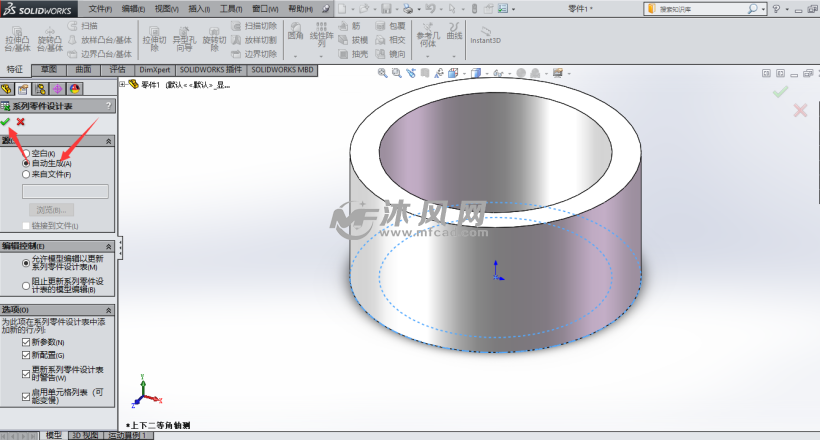

4、挑选主动生成,打勾。

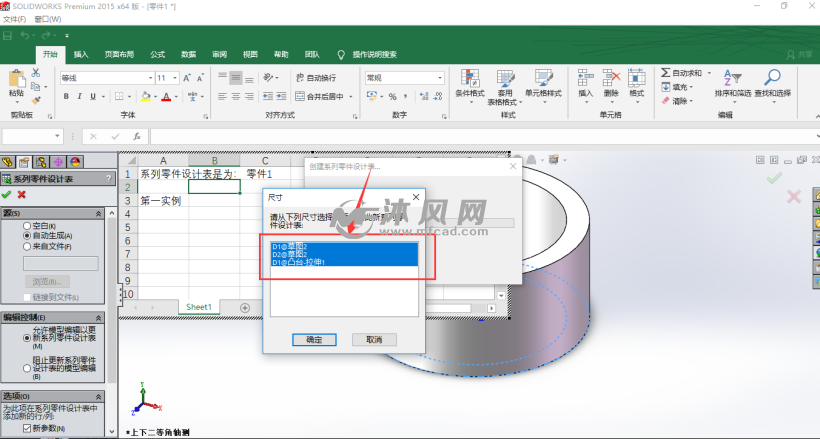

5、呈现如下界面,挑选这3个尺度,然后确认

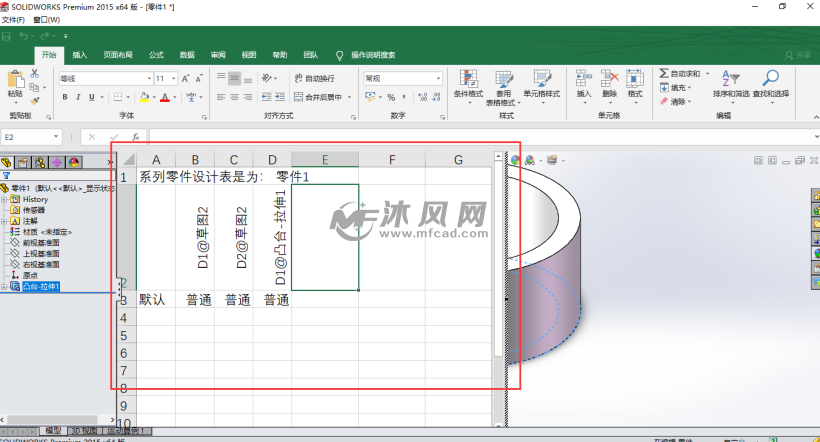

6、表格就开始制造好了。

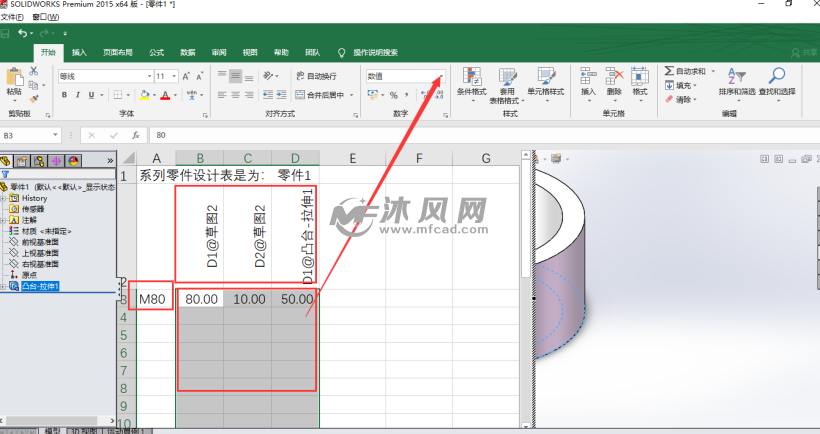

7、咱们挑选刚刚显现为一般的单元格和他下面的单元格,在箭头所指的下拉菜单中挑选数值,就能够将尺度显现出来。咱们能够看到上面一栏尺度显现为D1、D2、D3,假如尺度多的话,咱们将会不方便辨认,所以下一步咱们要对其进行修正。

8、咱们回到建模界面,挑选D1尺度。

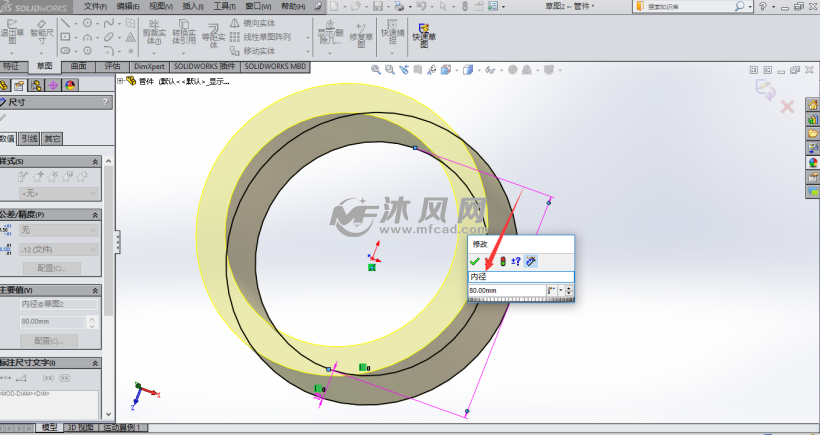

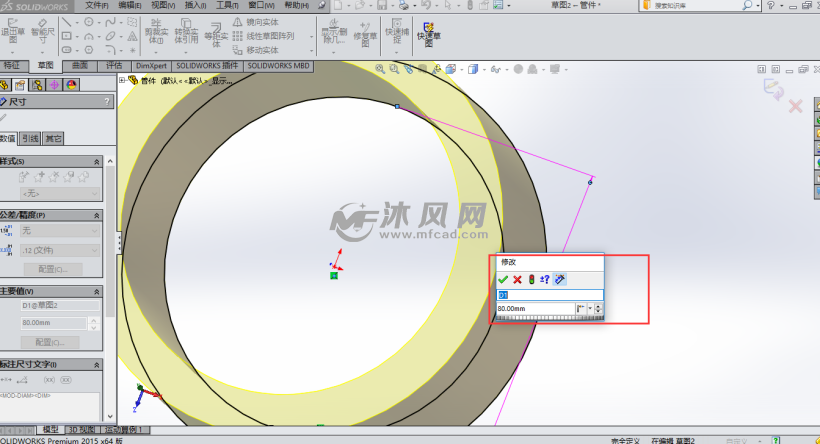

9、给他修正为内径。

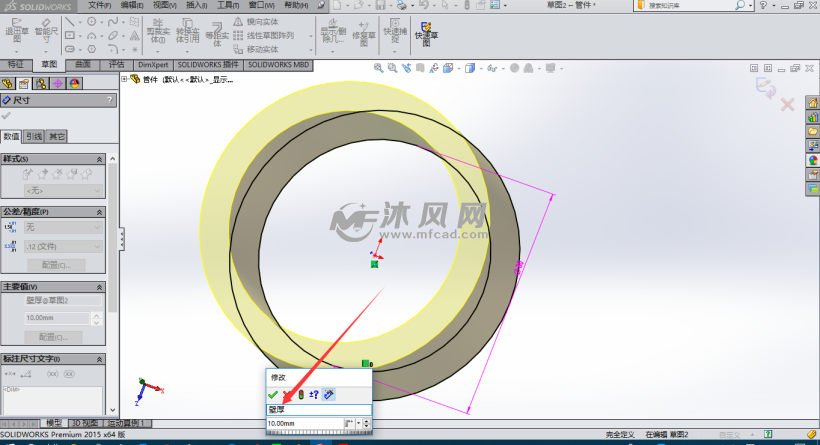

10、D2修正为壁厚。

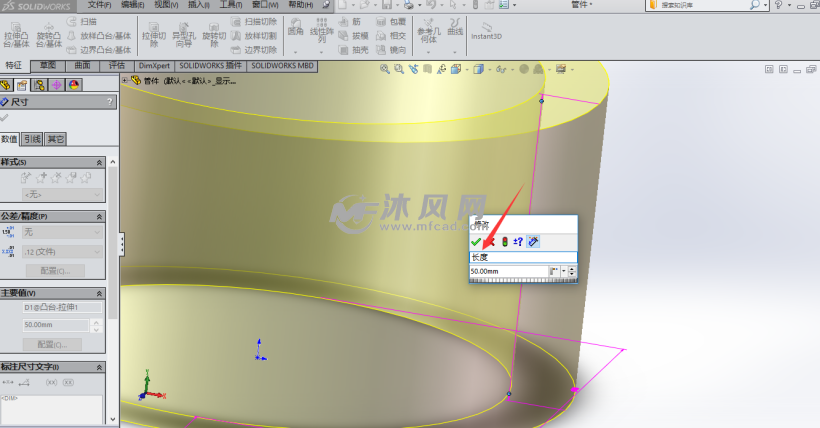

11、D3修正为长度。

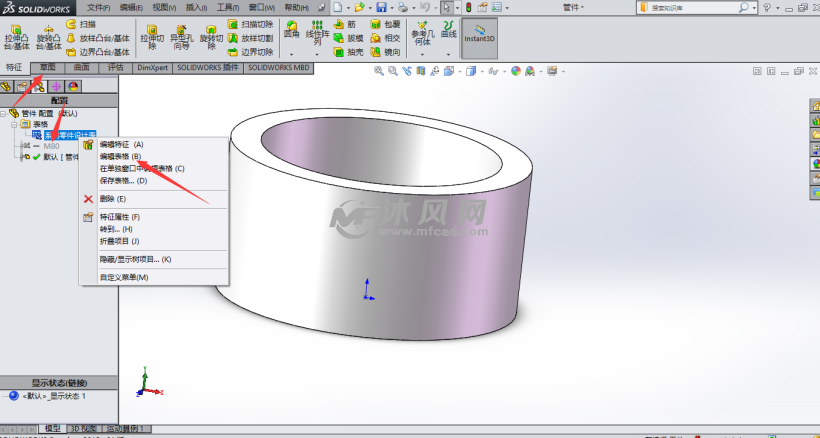

12、然后咱们回到装备,点击修改表格。

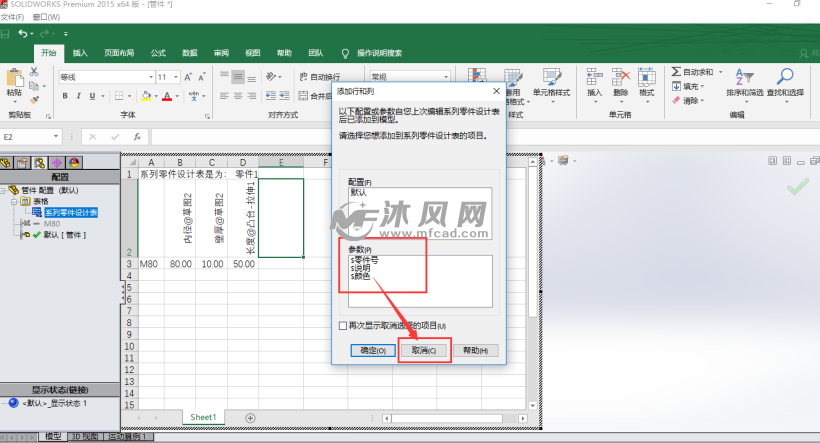

13、点击撤销,由于咱们并不需这些信息。

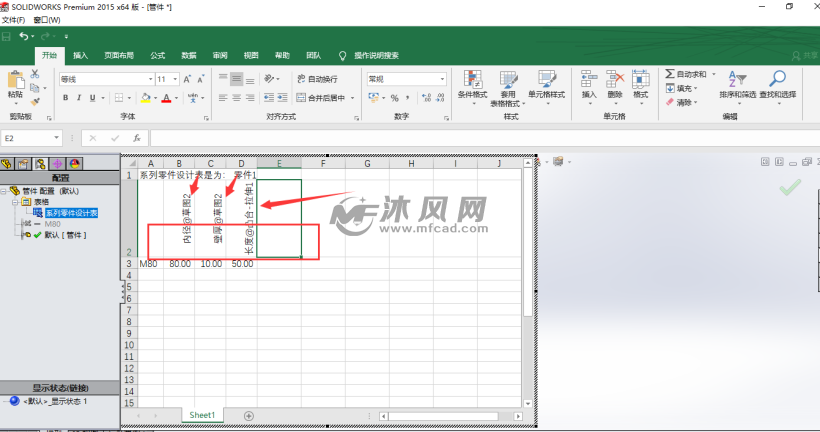

14、咱们能够看到尺度称号现已发作改动。

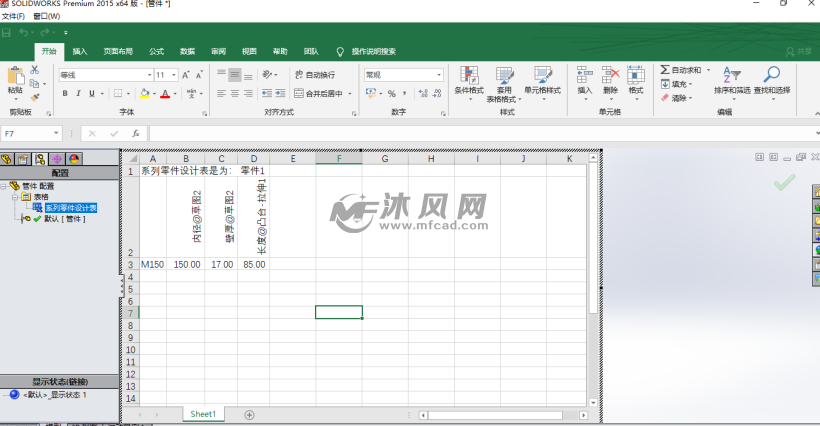

15、咱们修改excel表格如下,退出即可。

16、看到如下图界面,挑选确认。

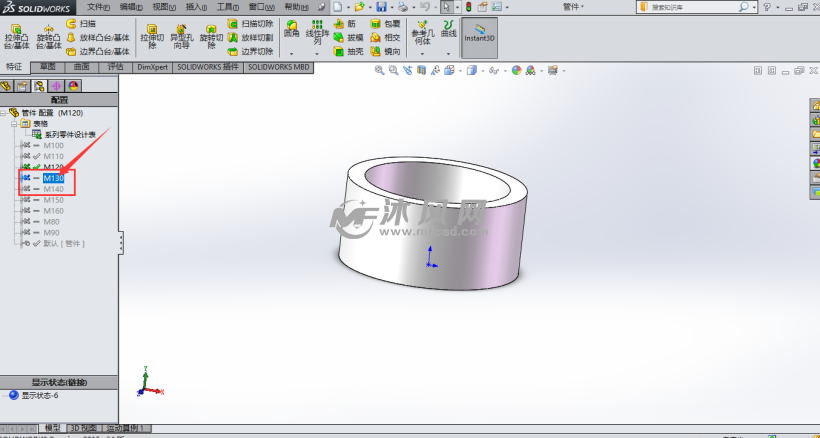

17、咱们能够看到现已生成了装备文件了。

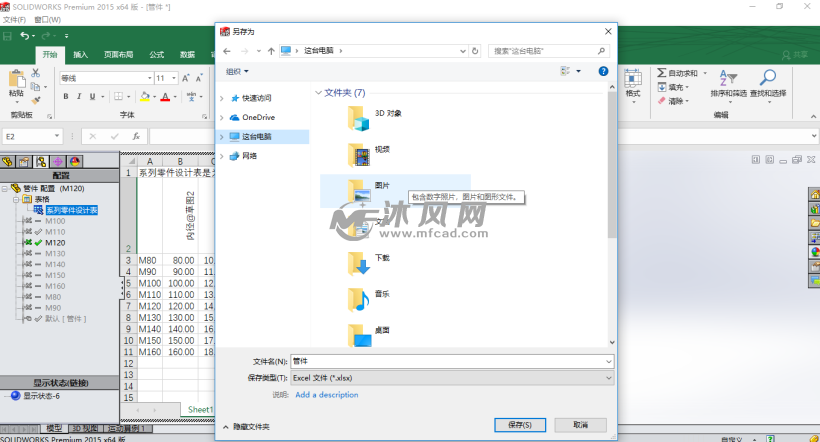

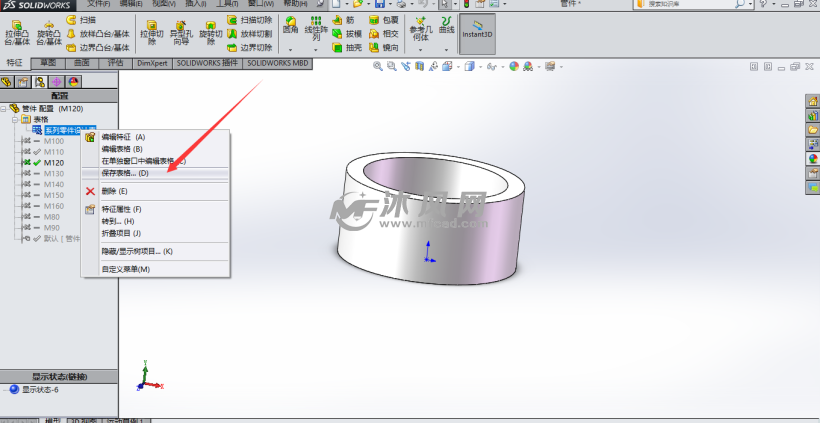

18、咱们还能够挑选保存表格,将表格导出到电脑。

19、挑选方位保存即可。

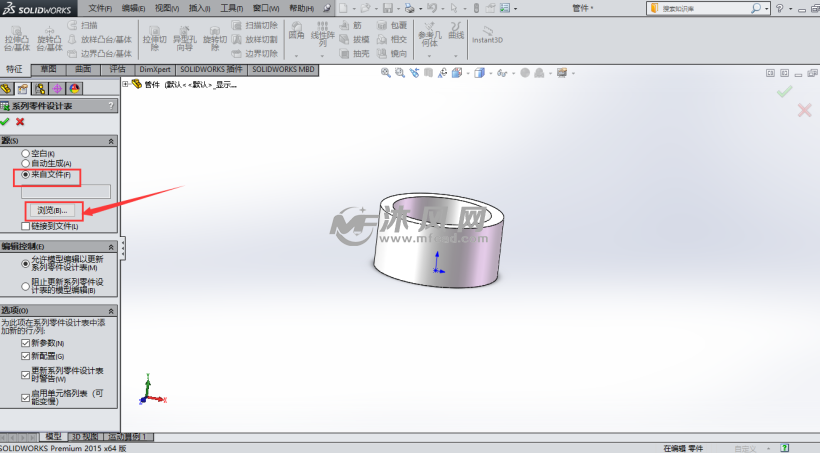

20、相同,咱们能够在生成装备表界面中,挑选直接从表格中导入。

21、挑选自己的Excel装备文件导出即可。
