solidworks变量整列的应用

作者:帅气的好男人   发布时间:2019-06-01 浏览:111 所需积分: 免费

概述:

本教材描述了solidworks变量阵列的应用,另外还讲述了一些Excel编辑数据的快捷方式,适合solidworks爱好者学习,零件和excel表格以上传到附件,欢迎大家下载。

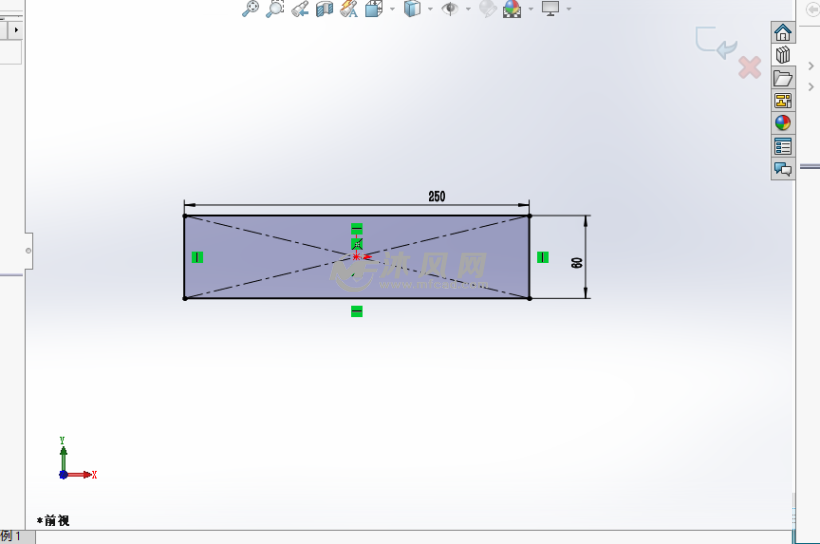

1、新建草图,绘制如下长方体。

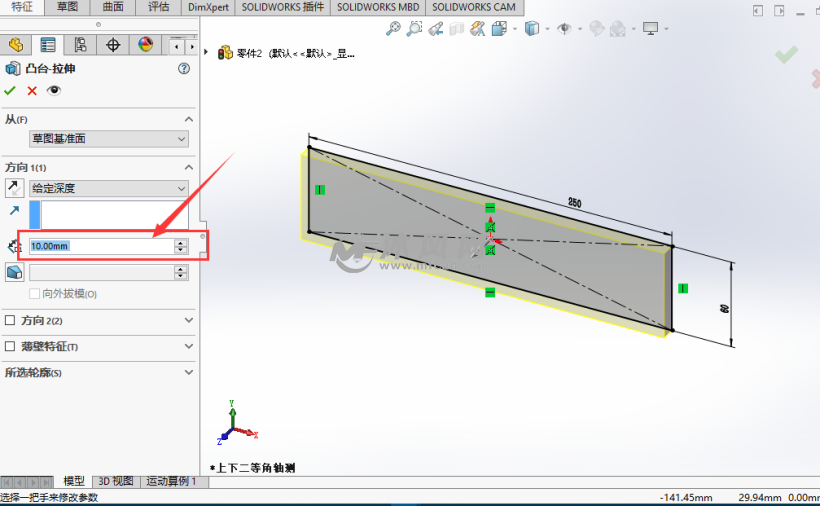

2、拉伸10mm。

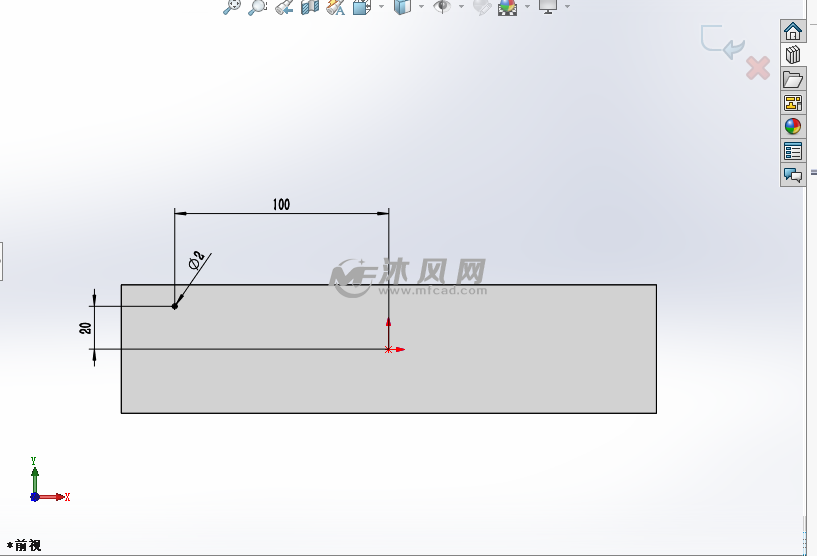

3、绘制一个直径为2mm的圆,位置如下。

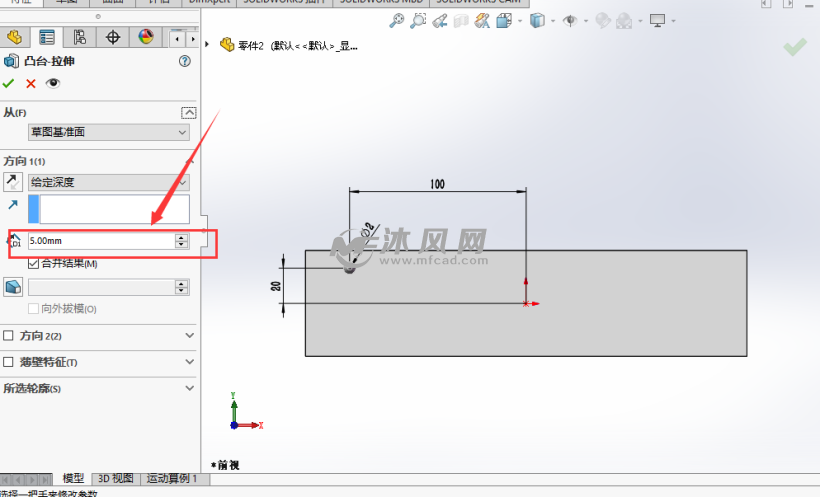

4、拉伸高度为5mm。

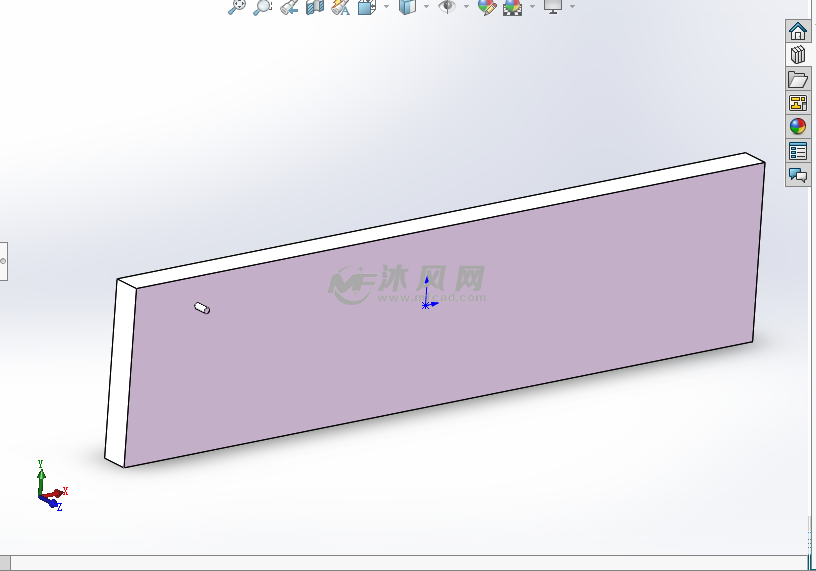

5、得到如下图形。

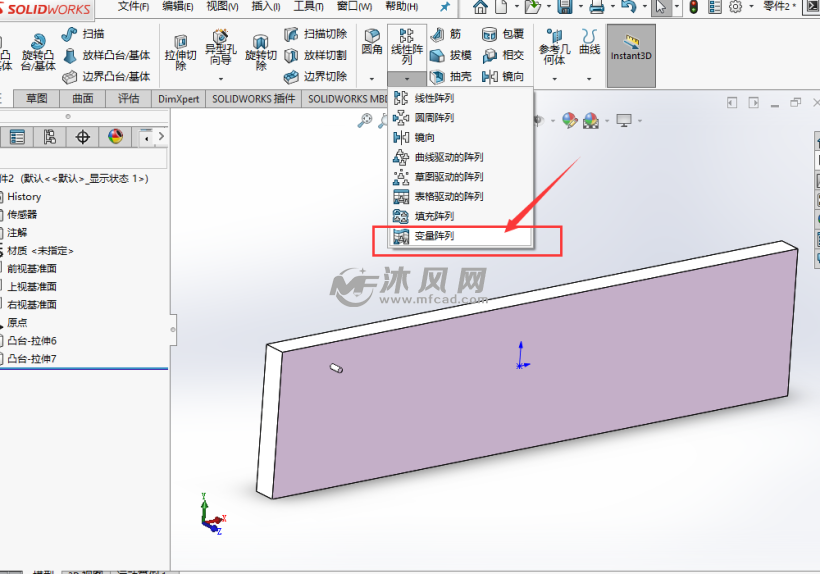

6、点击线性整列下面的变量整列。

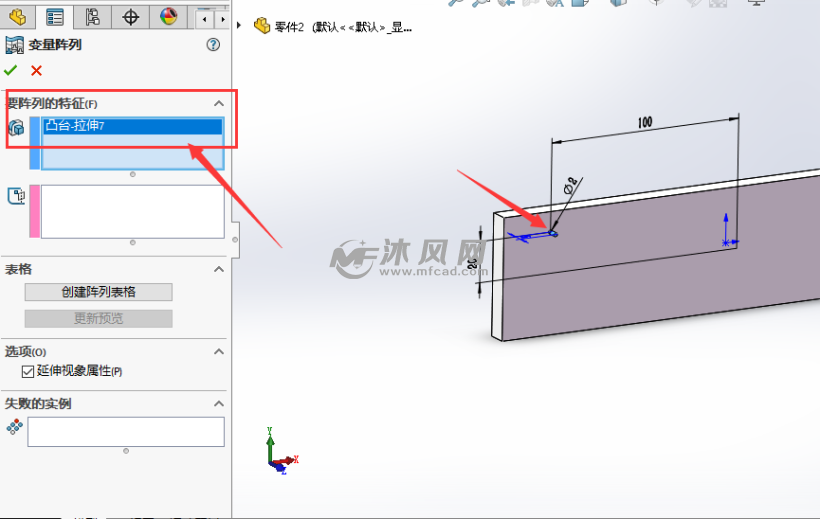

7、选择刚刚的圆形凸台。

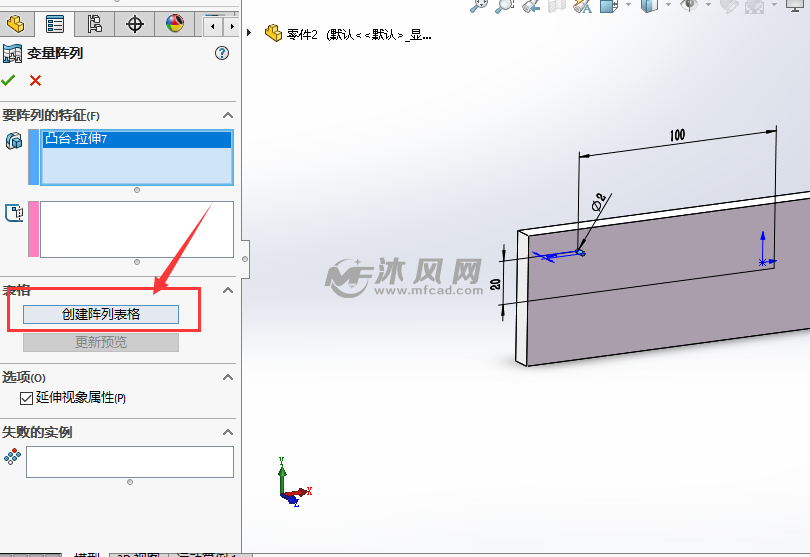

8、选点击创建整列表格。

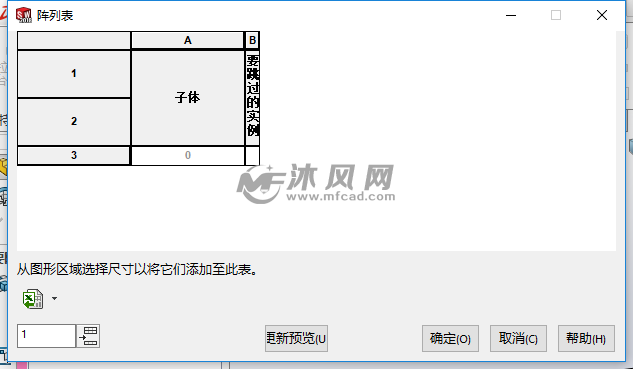

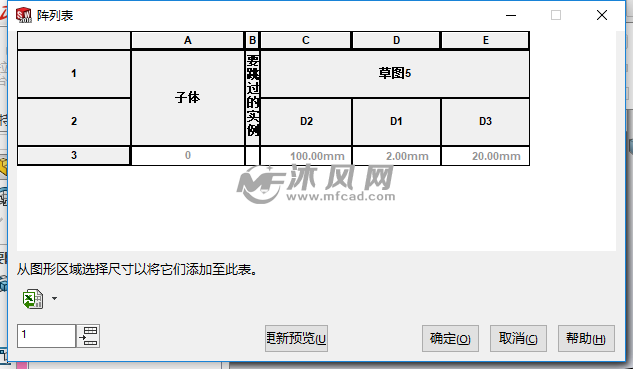

9、跳出如下界面。

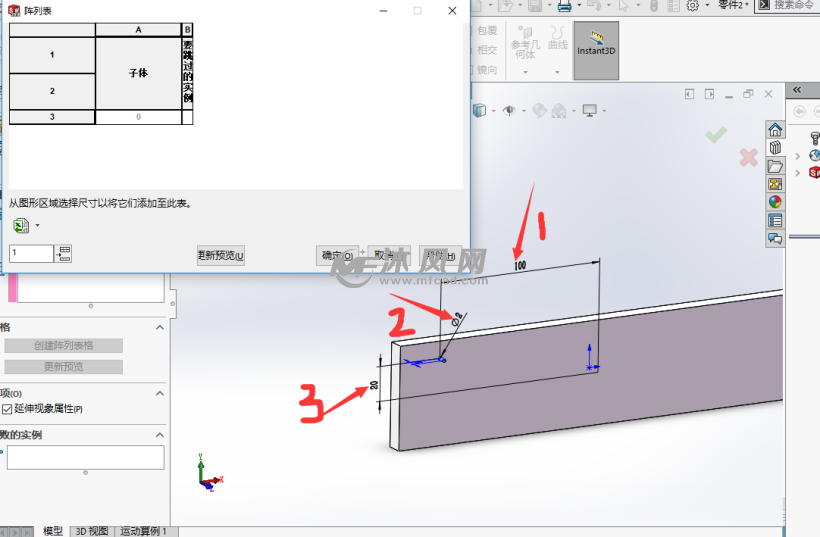

10、选择需要作为变量的尺寸。

11、点击好后尺寸将会被记录在表格中。

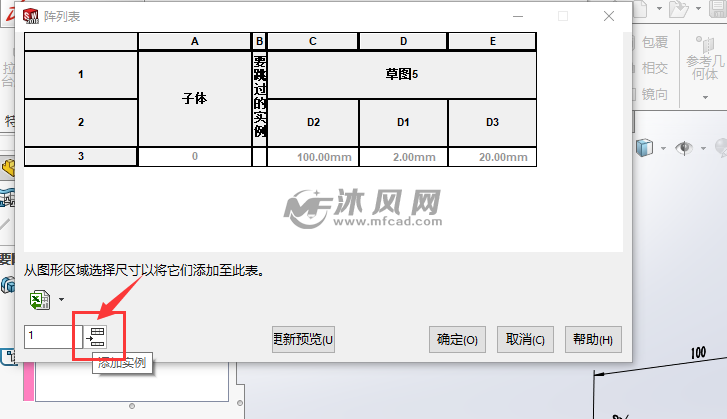

12、当尺寸少的时候,可以点击添加实例在solidworks中修改数据。

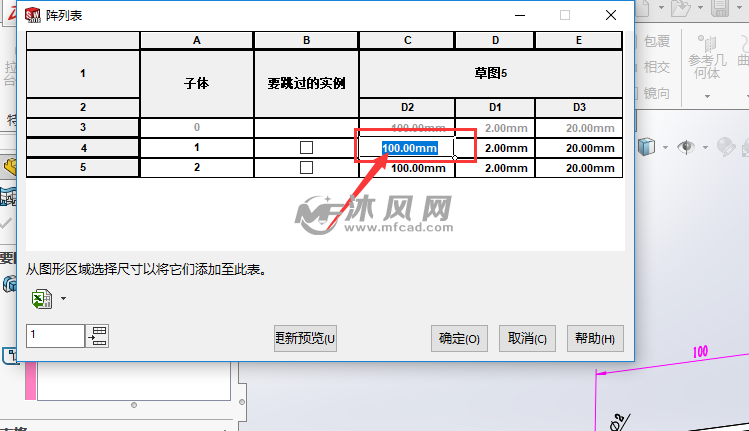

13、添加好实例以后就可以修改数据了。

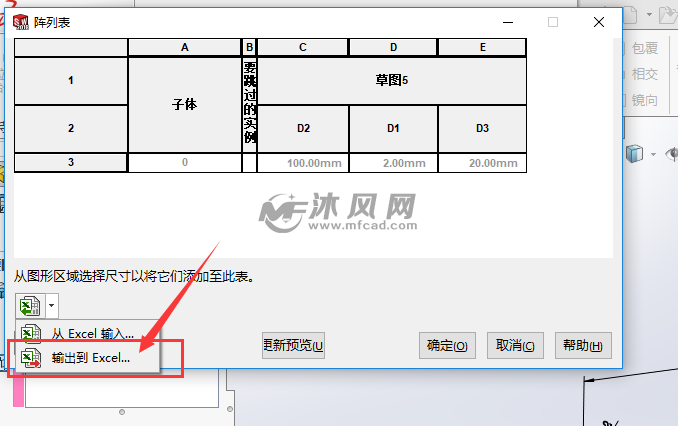

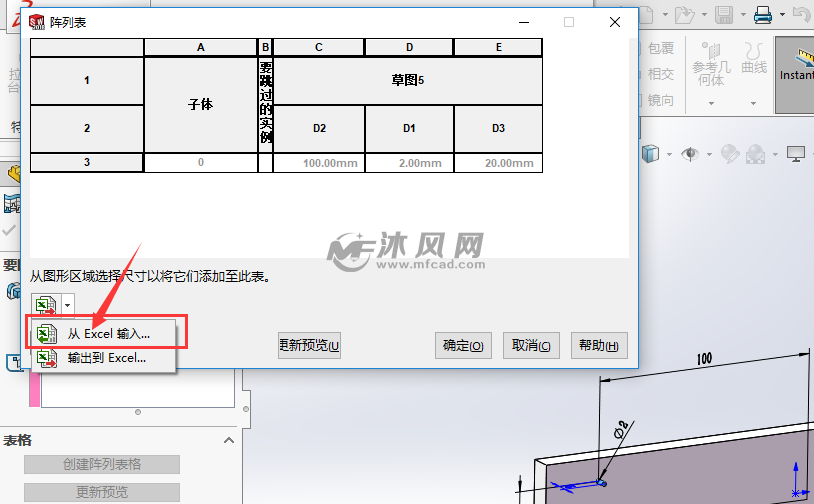

14、再来介绍另外一种方法,我在下拉菜单中选择输出到Excel。

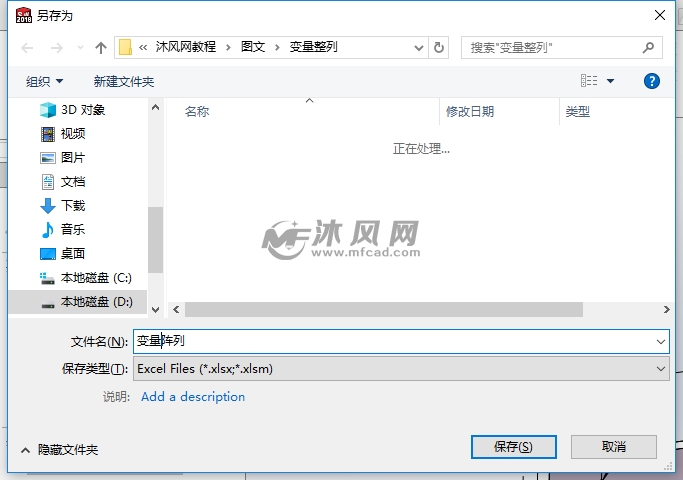

15、保存在自己的文件夹里面。

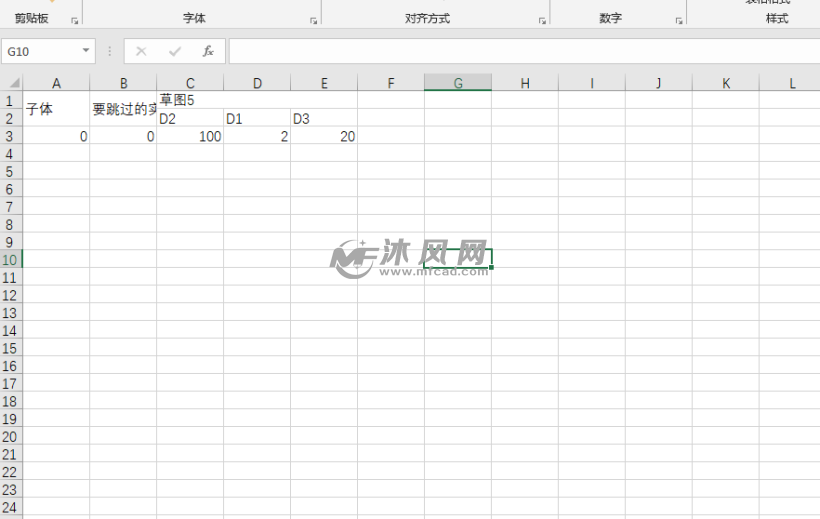

16、打开excel文件。

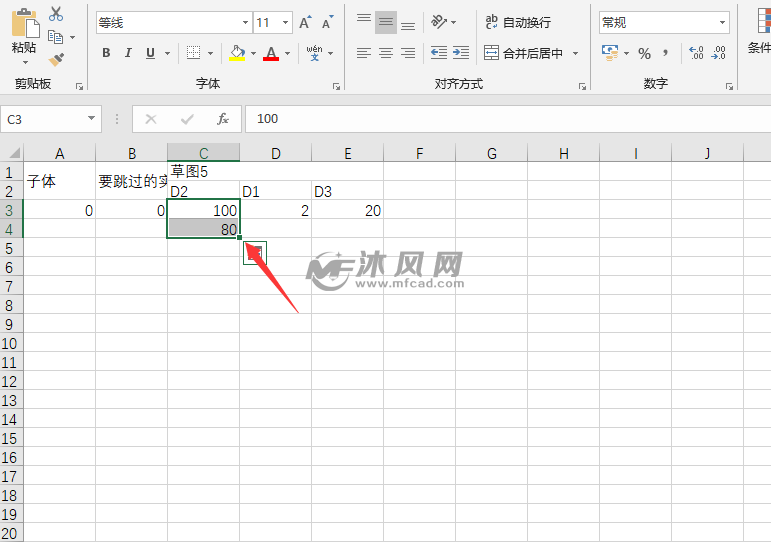

17、介绍几种Excel的快捷方式,选中100和80的单元格,按住右下角往下拉,单元格里面的数值会依次减少20。

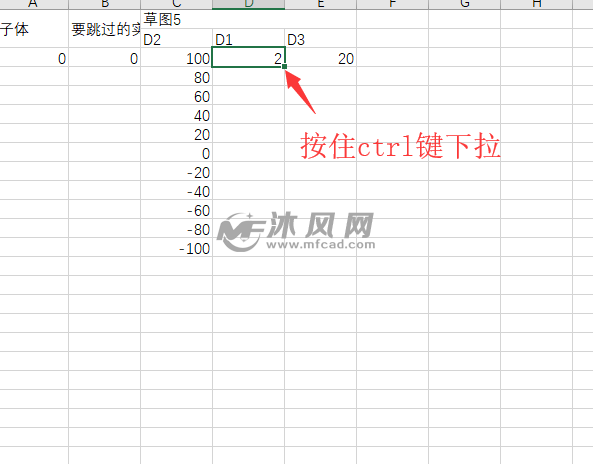

18、选择数值为2的单元格,按住ctrl,同样以右下角往下拉,单元格数值会依次加1。

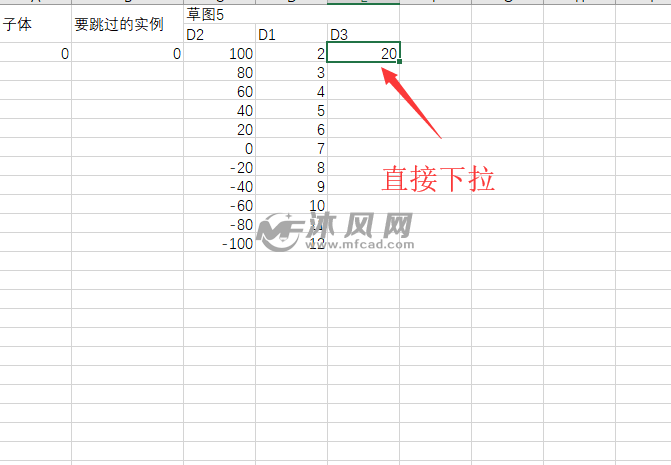

19、选择20的单元格,直接往下拉,数值不变。

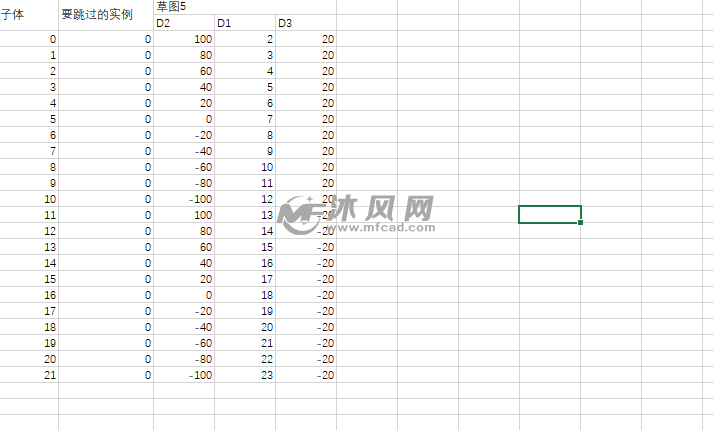

20、按照上面的步骤完成如下表格。

21、我们回到阵列表,选择从Excel导入。

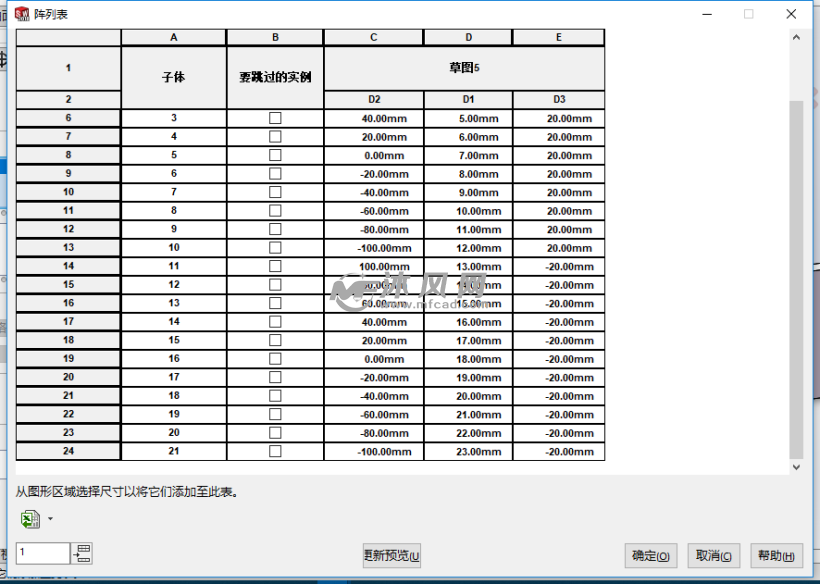

22、导入刚刚编好的表格,点击确定即可。

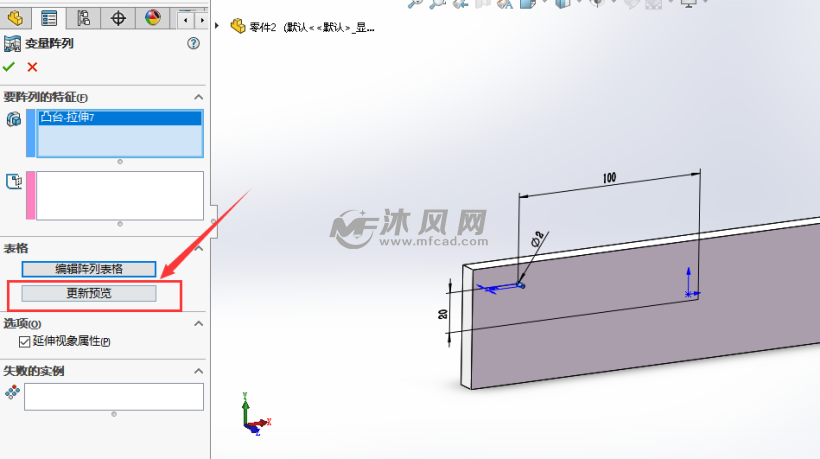

23、点击更新预览。

24、可以看到效果已经处理了。

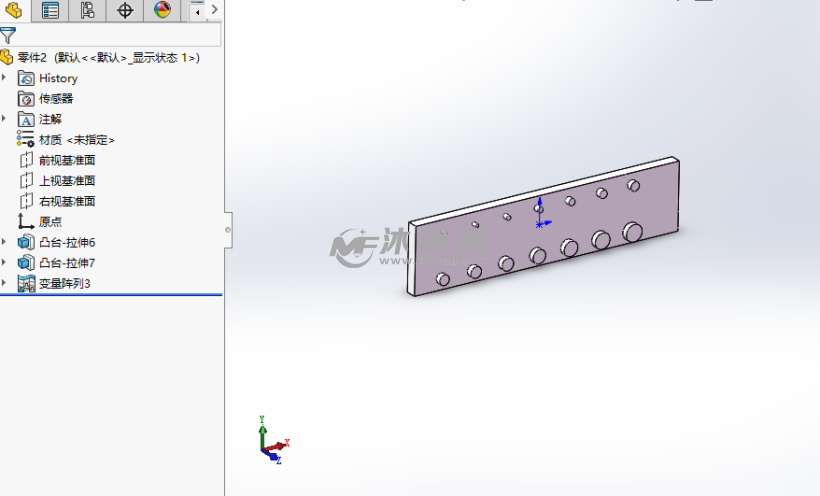

25、点击完成,完成以下零件图。
