solidworks菱形斑纹的树立办法

作者:丁适鑫   发布时刻:2019-05-15 阅览:478 所需积分: 免费

丁适鑫

概述:

很多人总想问菱形斑纹在怎样去树立,却苦苦找不到办法,今日教咱们一种简略好用的办法,欢迎阅览共享。

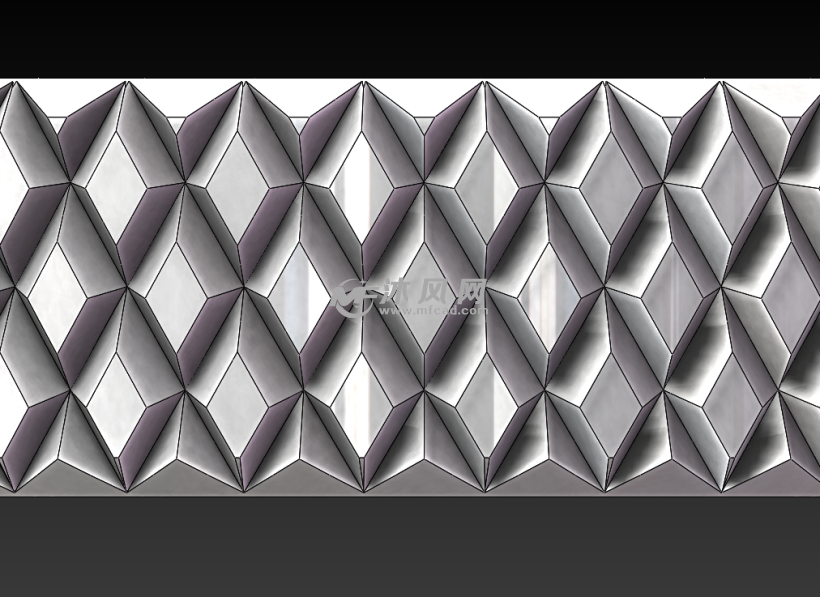

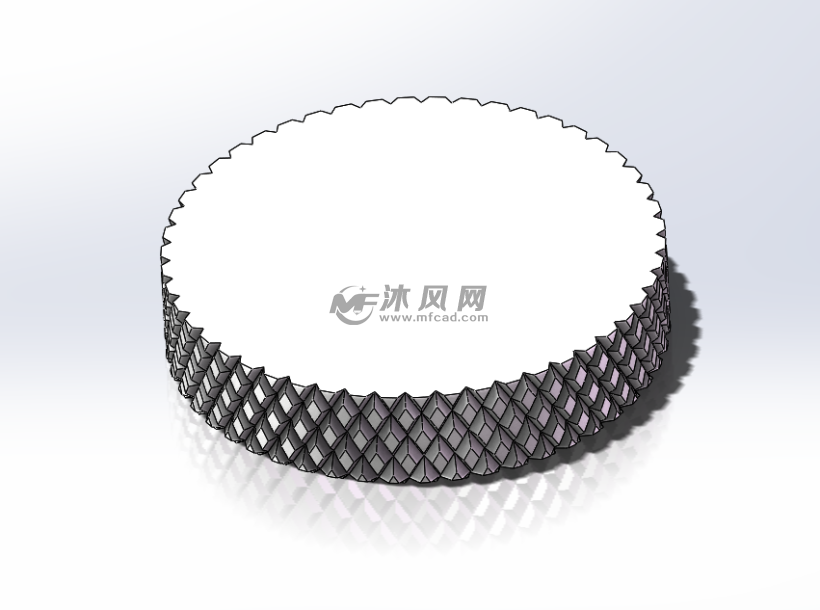

1、首要咱们来调查一下菱形斑纹,其实能够看出来是有必定规则的。

2、那就是做出相互穿插的两个主槽,再进行阵列即可。

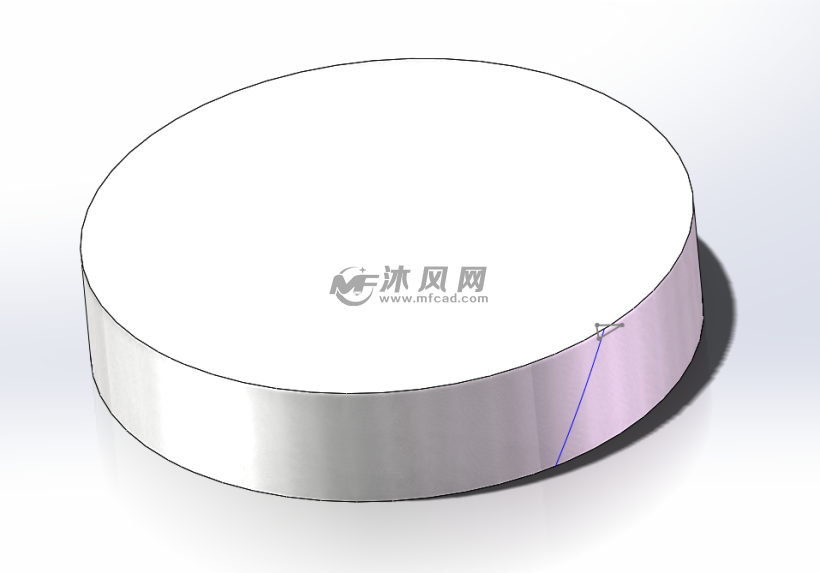

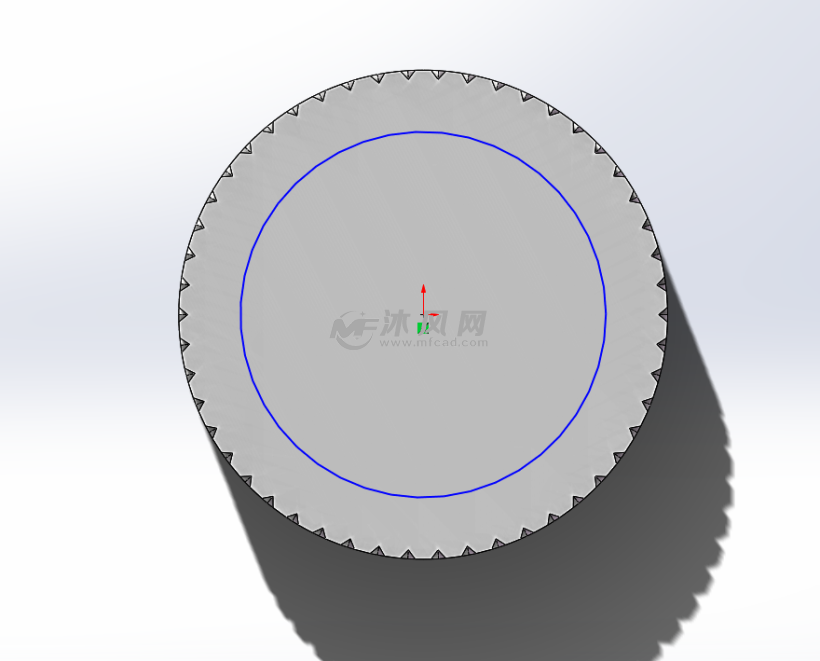

3、首要挑选上视基准面,制造一个圆。

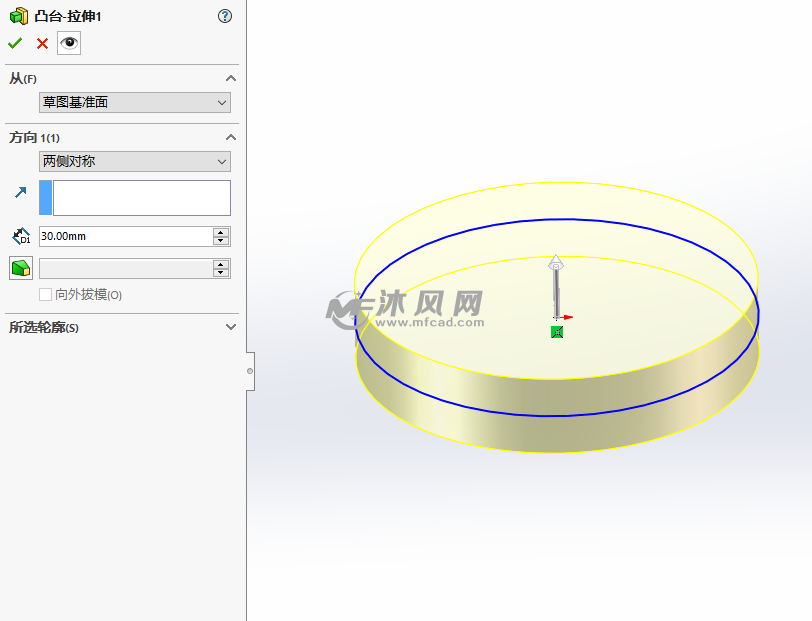

4、然后进行凸台拉伸,对称拉伸,便利后期的镜像操作。

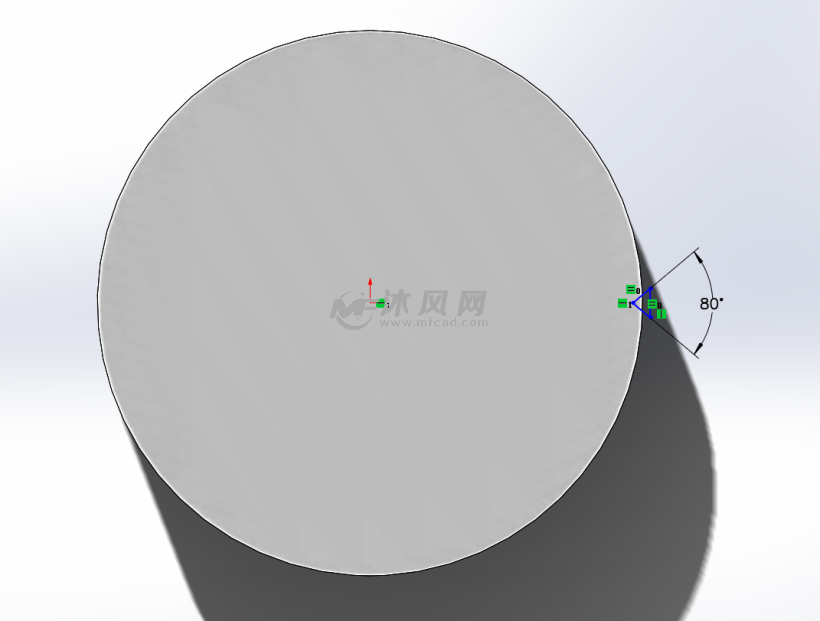

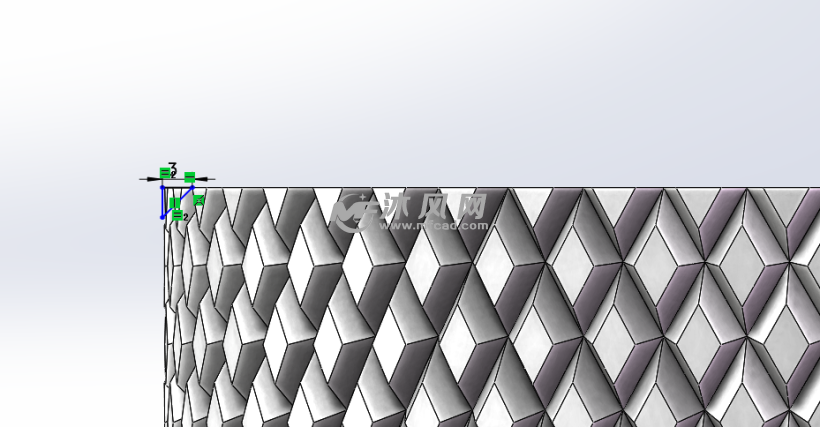

5、接着在顶部制造一个三角形,作为截面。

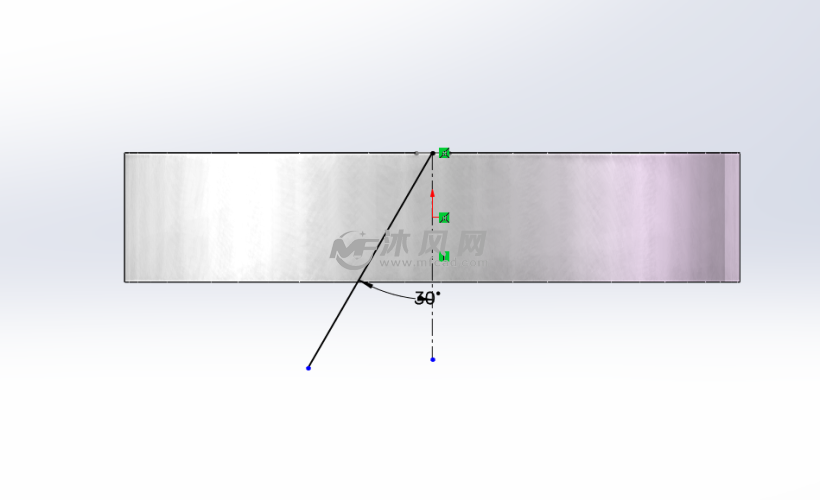

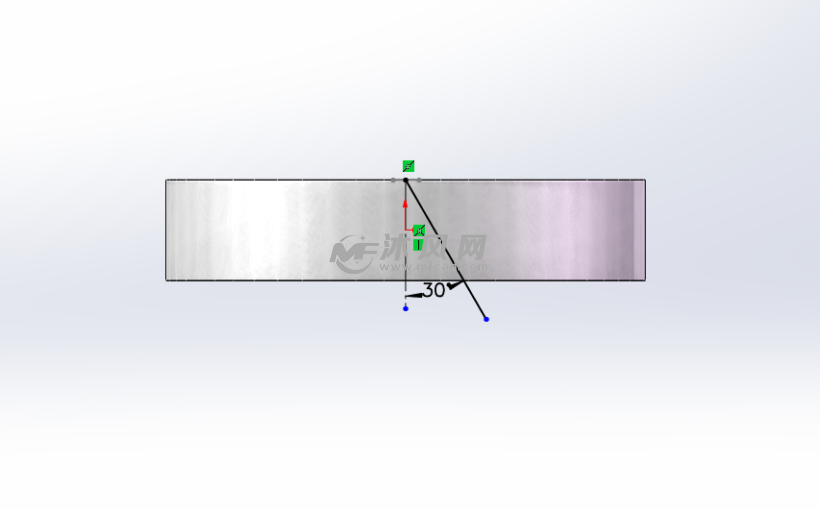

6、接着在右视基准面,制造一条斜线,这儿的视点取决了后边的斑纹图画。

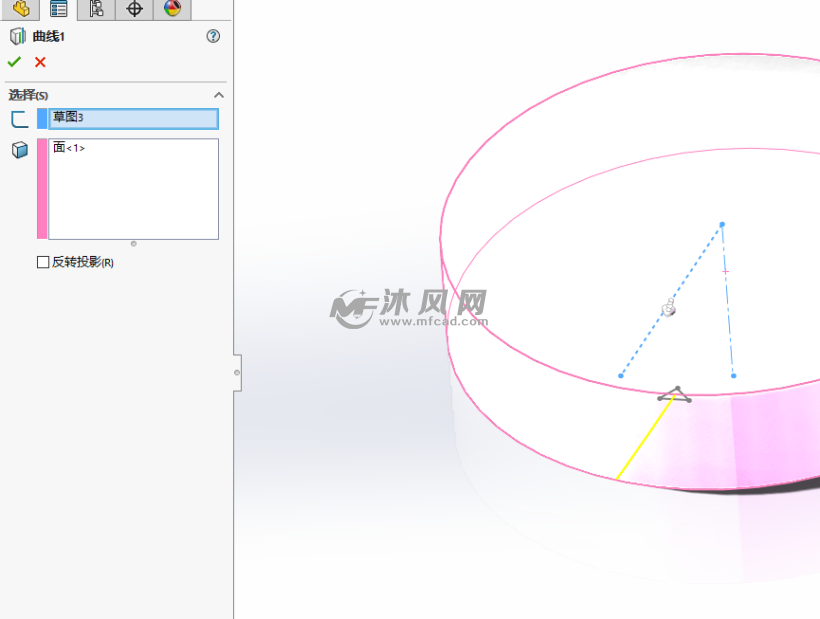

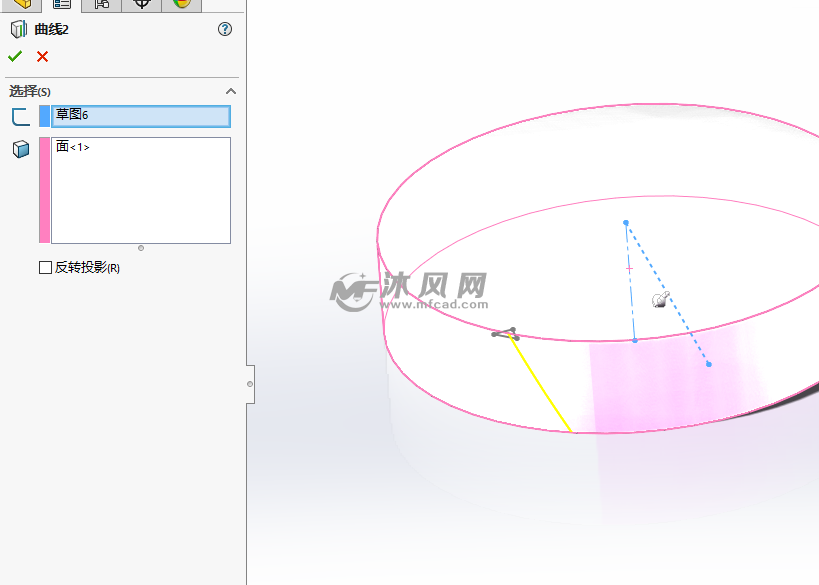

7、然后用投影曲线,投影到该面上,生成面上曲线,作为途径线。

8、这样一来,就得到了咱们的第一条途径线。

9、在右视基准面做另一条斜线。

10、相同进行投影曲线的操作。

11、得到了两条面上曲线。

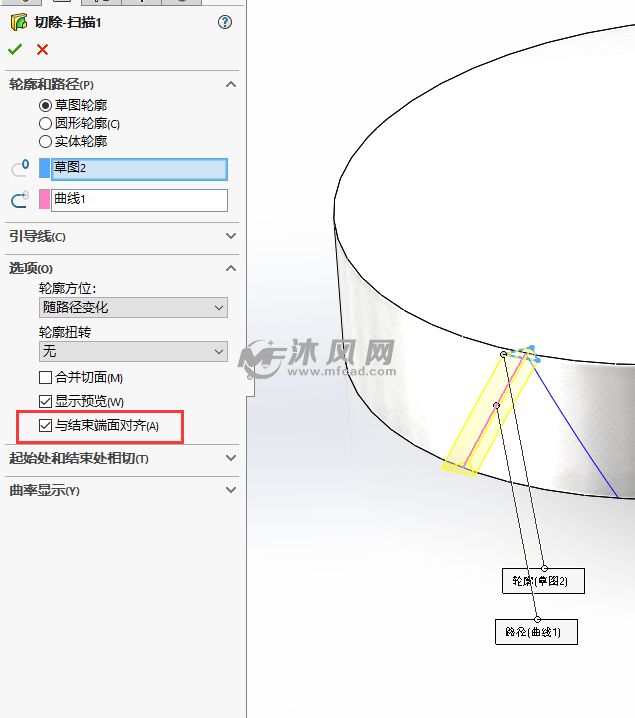

12、接着,用扫描切除指令,选取概括和途径,进行扫描。

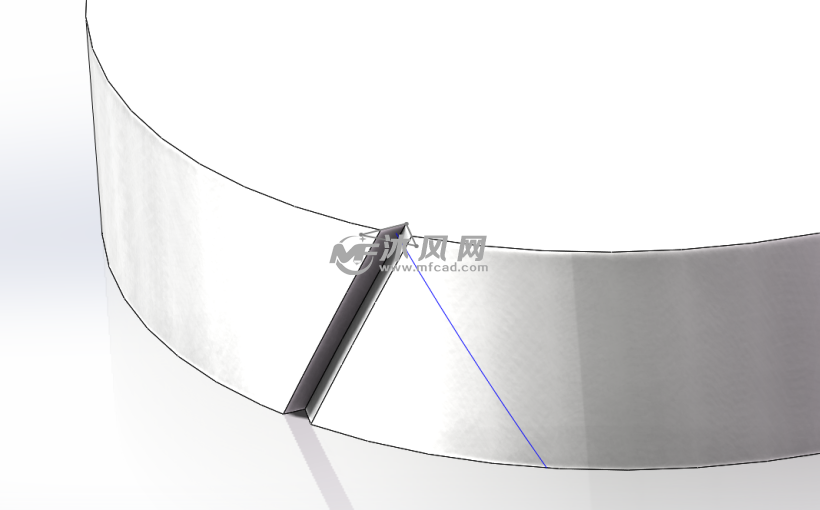

13、切除后,得到了图示凹槽作用。

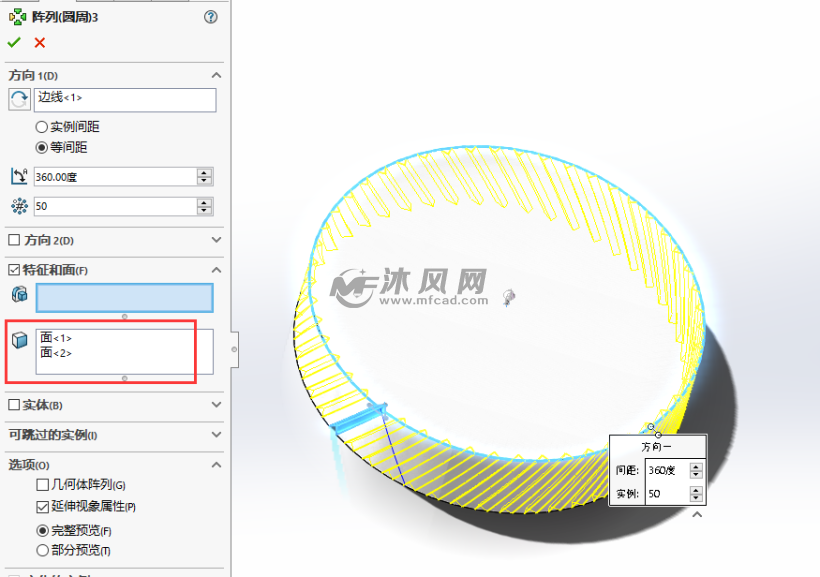

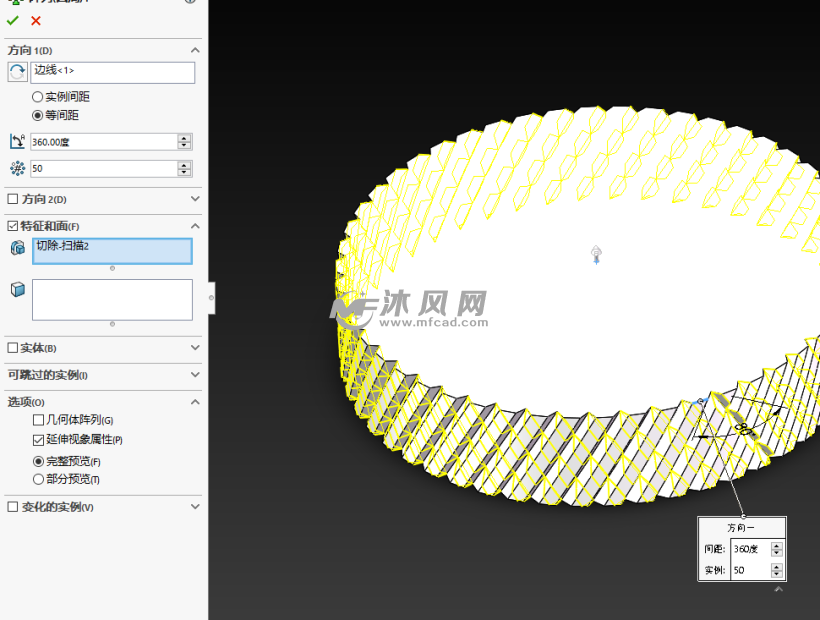

14、并对其进行圆周阵列,这儿挑选面为目标进行阵列,不会很卡。

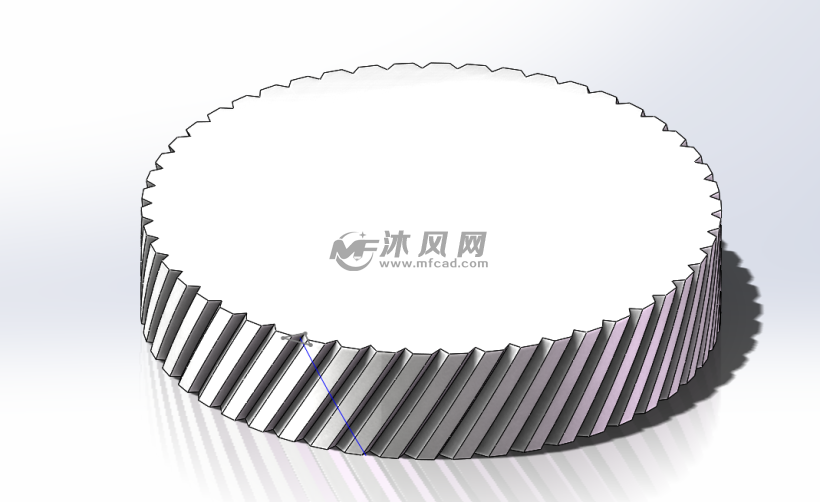

15、阵列结束后,得到了图示相似斜齿轮的作用。

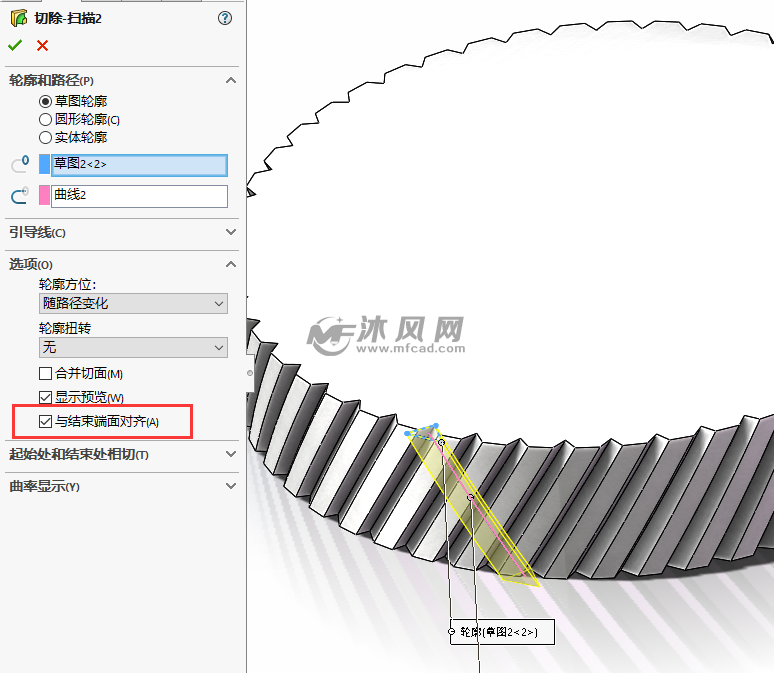

16、另一边也进行扫描切除。

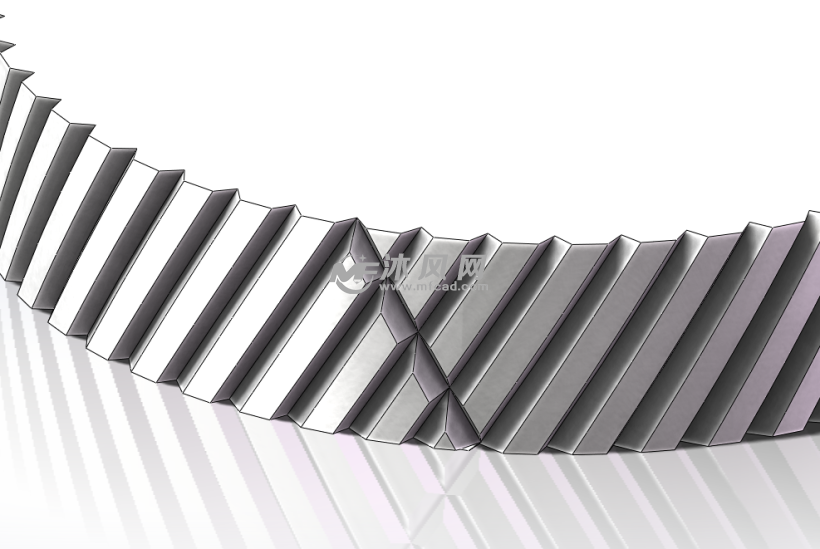

17、切除后咱们能够看到开始的作用。

18、然后对该特征进行圆周阵列。

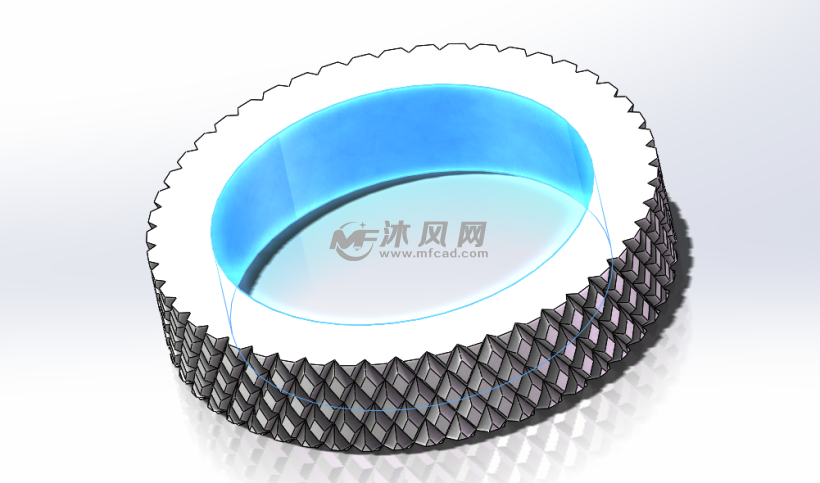

19、这样一来,咱们的菱形斑纹就树立结束了。

20、在上视基准面制造一个圆。

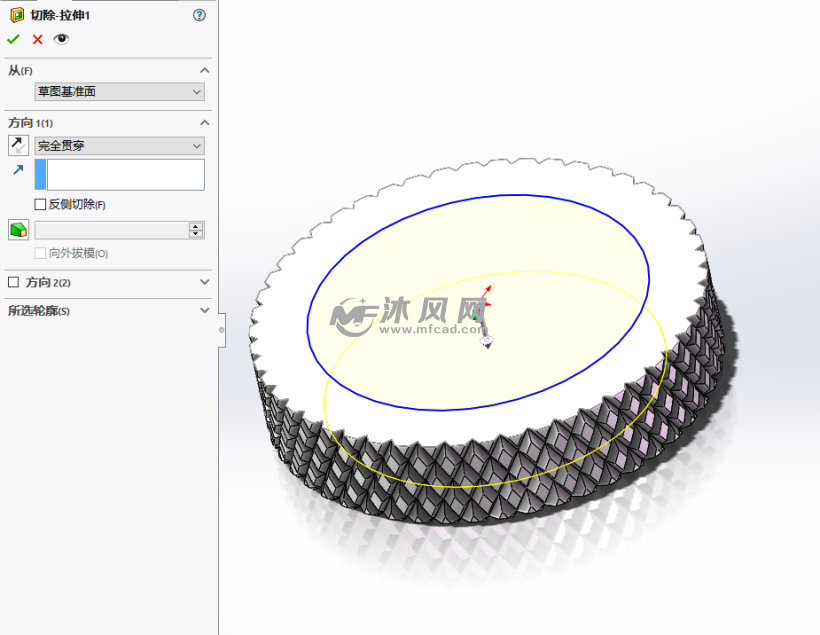

21、往下进行拉伸切除。

22、得到中环的作用。

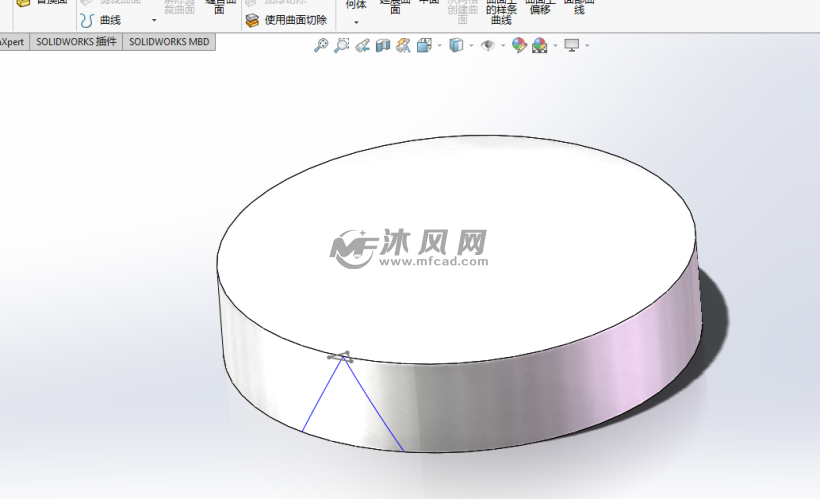

23、然后咱们来做切角,制造一个三角形,倒角指令不好做。

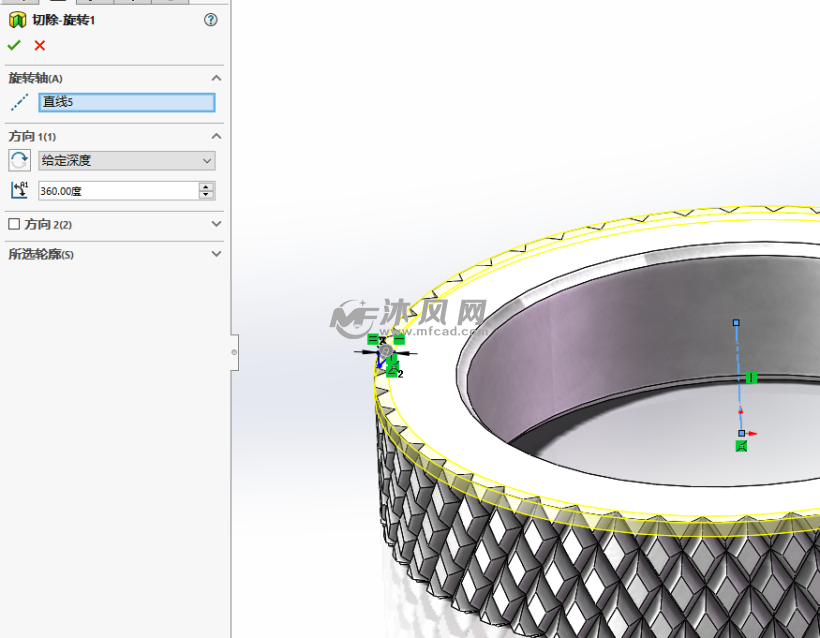

24、然后进行旋转切除。

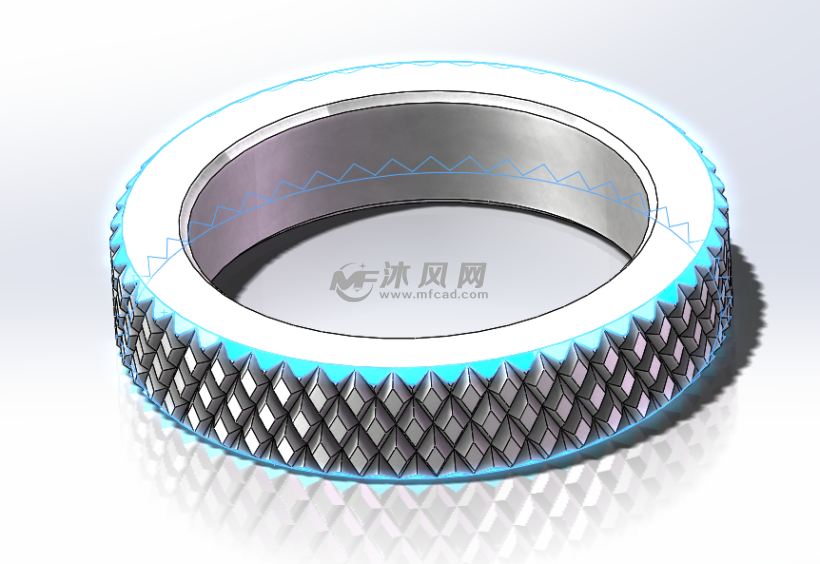

25、切除结束后再进行镜像,则得到了咱们的终究作用。

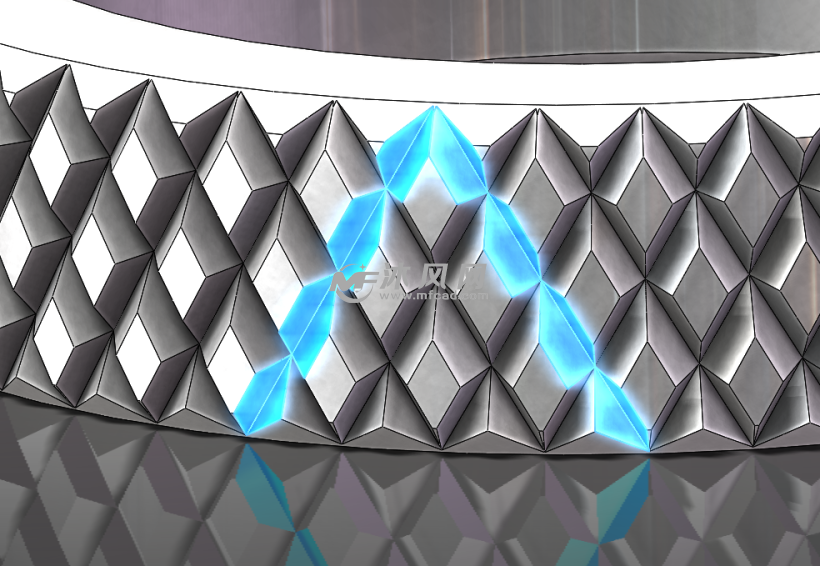

26、咱们能够扩大看斑纹的作用,假如不满意再回到前面的参数进行修正即可,感谢阅览共享。
